第 1 部 基本篇 第 2 章 生产
在“传送”标签上按下设置或控制项目按钮后，会显示与按钮对应的设置或控制对话框。
请在对话矿上进行相应的设置、或控制操作。
图 2-12-3-2-2 传送操作(控制用对话框示例)
按下“简易准备”对话框的“确定”按钮时，或按下对话框的“关闭（x）”按钮等关闭对话框时，
显示进行各 I/O 的安全方向设置的询问对话框。
图 2-12-3-2-3 I/O 安全方向设置的询问
按“确定”按钮进行 I/O 的安全方向设置。
在询问进行安全方向设置的对话框中按“确定”按钮后，轴会移动，开始进
行各 I/O 的安全方向的设置。
单击“确定”前，务必确认设备内部没有人正在作业。
另外，
为了防止人身伤害，操作中切勿将手伸入设备内部，脸和头也不要靠
近。
注意
2-124
第 1 部 基本篇 第 2 章 生产
2-12-3-3 供给装置
图 2-12-3-3-1 简易准备对话框(供给装置)
供给装置的简易准备可进行以下的设置。
关于详细说明请参见《4-5-4-4-3 坐标系：吸取位置/高度》、及《
2-12-2
自动吸取位置示教》。
单击以下的“自动吸取跟踪”或“手动吸取跟踪”按钮后，轴会移动。
单
击以前，请务必确认设备内部没有人在进行作业。另外，为了防止人身伤
害，操作中切勿把手伸入设备内部，脸和头也不要靠近。
区分
设置、控制
内容
跟踪 跟踪吸取自动传送 执行自动模式的吸取跟踪。
跟踪吸取手动传送 执行手动模式的吸取跟踪。
示教
执行供给装置吸取跟踪，对元件数据设置为自动示教吸取位置
的元件，进行吸取位置自动示教，校正吸取位置。
图 2-12-3-3-2 示教画面
警告
2-125
第 1 部 基本篇 第 2 章 生产
2-12-3-4 其他

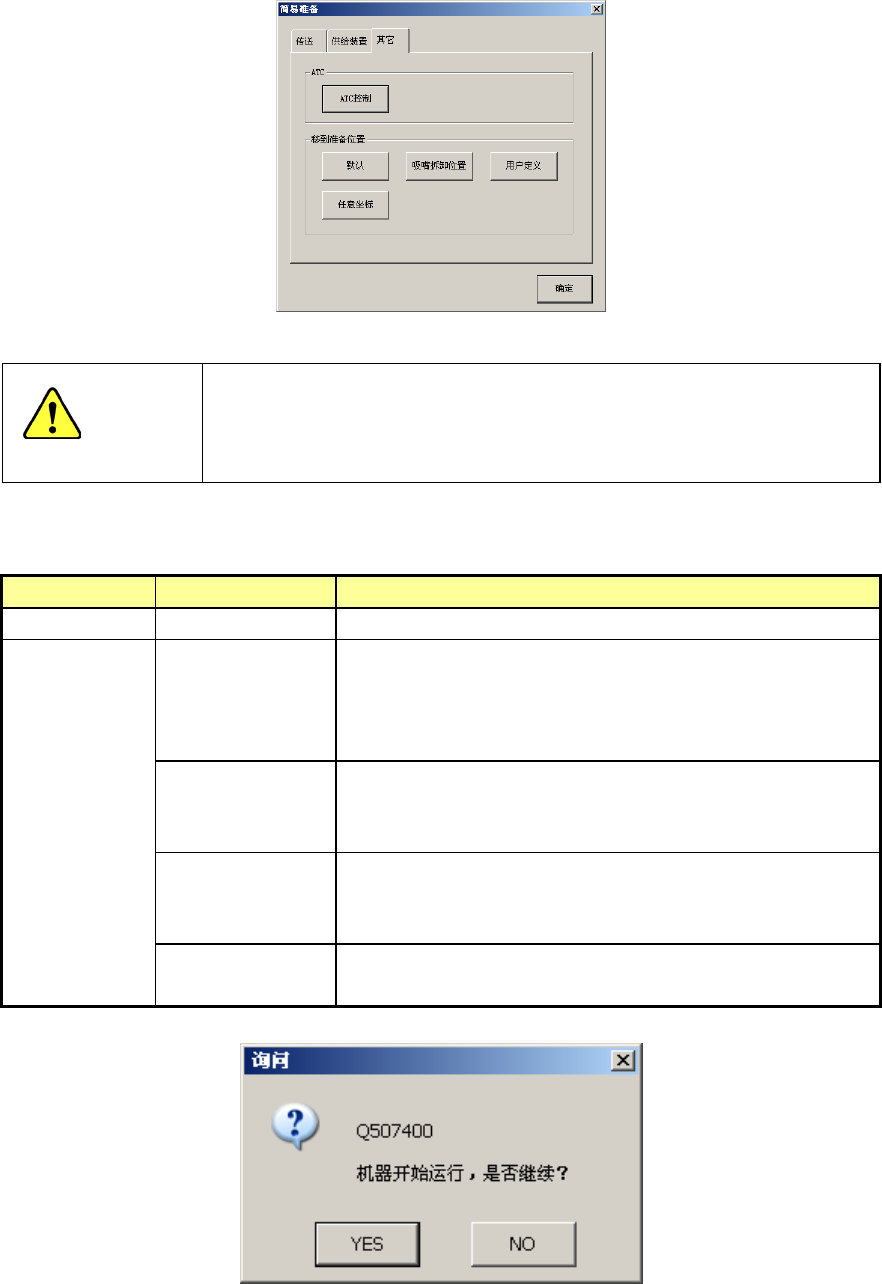

图 2-12-3-4-1 简易准备对话框(其他)
单击以下的“默认”、“吸嘴拆卸位置”、“用户定义”或“任意坐标”按
钮后，轴会移动。
单击以前，请务必确认设备内部没有人在进行作业。
另外，为了防止人身伤害，操作中切勿把手伸入设备内部，脸和头也不
要靠近。
其他简易准备可进行以下的设置、控制。
关于[ATC]、[任意坐标]的详情，请参见《第 7 章 手动控制》。
区分
设置、控制
内容
ATC ATC 控制 可进行与手动的 ATC 控制相同的控制。
移到准备位置 默认 把贴片头移动到默认的退避位置。
按下按钮后， XY 轴移动到默认的贴片头退避位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
吸嘴拆卸位置 按下按钮后， XY 轴移动到吸嘴拆卸位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
用户定义 按下按钮后， XY 轴移动到用户定义位置。
移动前显示如下图的确认信息。
请务必确认设备内部及周围的安全。
任意坐标 按下按钮后，显示对话框，可用与手动控制相同的方法移动
XY
轴。
图 2-12-3-4-2 确认信息
警告
2-126
