第 1 部 基本篇 第 2 章 生产
（1）供应元件的状态
当前的生产程序供应元件的示教状态，区分显示如下。
图 2-13-2-1-2 供应元件的状态
选择送料器 当前选择的送料器。
示教 NG 吸取位置自动示教失败的供给元件。
示教 OK 吸取位置自动示教或手动示教中，进行过吸取位置示教的供给
元件。
示教未实施 吸取位置自动示教或手动示教中，未进行吸取位置示教的供给
元件。
其他的送料器 与自动示教时无关的送料器。
（2）供应元件的详细信息
显示成为示教对象的供应元件的详细信息。
图 2-13-2-1-3 供应元件的详细信息
按
[
<<
]或[
>>
]按钮可以变更成为示教对象的供应元件。
2-129
第 1 部 基本篇 第 2 章 生产
（3）操作按钮

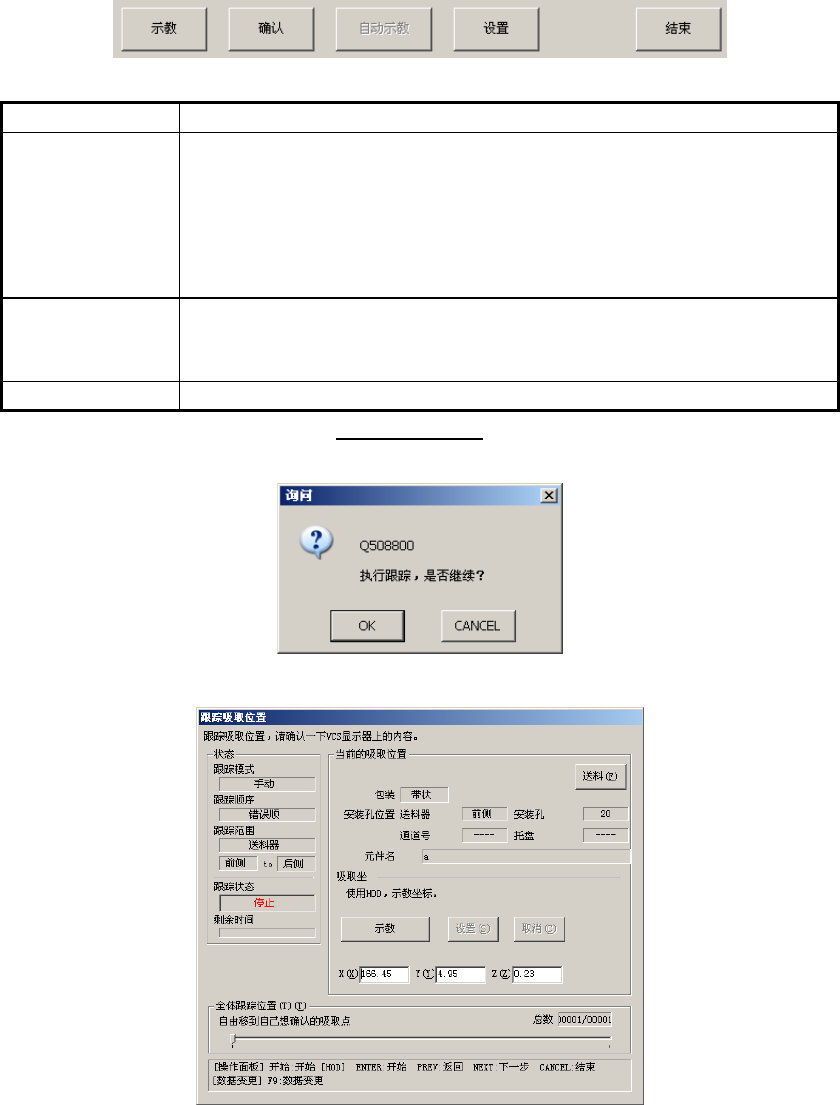

图 2-13-2-1-4 操作按钮
示教 为了对示教对象的供应元件进行示教，调出手动的吸取跟踪对话框。
确认 对全部送料器的供应元件进行自动吸取跟踪。这时，摄像机上显示出
吸取位置，请确认是否要进行供应元件吸取位置的示教。
如果确定，则自动进行下一个元件的确认。此时，被视为该示教已经
完成。
如果确认时出现问题，请用<STOP>开关中断处理，手动示教或进行自
动示教。
自动示教 对吸取位置自动示教对象的供应元件的吸取位置，进行自动示教。
如果成功，示教结束。
如果失败，则变成自动示教错误状态。
结束 退出简易设置准备的示教对话框。
实施“确认”、“自动示教”时，因为设备会立即运作，所以将显示确认安全的信息。实施前务必确
认设备内部与周围的安全。
图 2-13-2-1-5 确认信息
图 2-13-2-1-6 吸取跟踪对话框
有关吸取位置自动示教、确认、示教显示、吸取跟踪对话框，请参见《4-5-4-4-3 坐标系：吸取
位置/高度》。
2-130
第 1 部 基本篇 第 2 章 生产
2-14 2 个缓冲器（JX-100 选购项）
2 个缓冲器（2 缓冲器），是在入口侧做简易缓冲器的选购项。
JX-100 的传送机构是 1 缓冲器构成，传送通道内只能放入 1 张基板，但如果安装这一 2 个缓冲
器选项，入口侧将做另一个缓冲器，可以先放好下一张基板。
注意事项
是否可以放置下一张基板，要利用传送通道入口附近指示器的亮灯状态来判断。
指示器亮灯时是基板放置 OK 状态。熄灯时则请勿放置基板。
如在熄灯时放置基板，机器有可能动作不正常。
2-131
