第 1 部 基本篇 第 3 章 维护 第 3 章 维护 3- 1 日常检查项目 一览 日常检查项目 检查·加油频率 处理 方法 检查调整项目 处理确认方法 每 天 每 周 每 月 每 2 个月 每半 年 3 年 检查 空气压力 确认为 0. 5 MPa ○ 管道及接头 空气泄漏 ○ 各单元气缸 操作确认 ○ 空气过滤器 ( Head ) 是否无污垢 ○ 开机指示灯 确认点亮 ○ 传送带 磨损、破损、松 弛 ○ 传送滑轮 动 作确认 ○ …
第 1 部 基本篇 第 2 章 生产
2-14 2 个缓冲器（JX-100 选购项）
2 个缓冲器（2 缓冲器），是在入口侧做简易缓冲器的选购项。
JX-100 的传送机构是 1 缓冲器构成，传送通道内只能放入 1 张基板，但如果安装这一 2 个缓冲
器选项，入口侧将做另一个缓冲器，可以先放好下一张基板。
注意事项
是否可以放置下一张基板，要利用传送通道入口附近指示器的亮灯状态来判断。
指示器亮灯时是基板放置 OK 状态。熄灯时则请勿放置基板。
如在熄灯时放置基板，机器有可能动作不正常。
2-131
第 1 部 基本篇 第 3 章 维护
第 3 章 维护
3-1 日常检查项目一览
日常检查项目
检查·加油频率
处理
方法
检查调整项目 处理确认方法
每
天
每
周
每
月
每 2
个月
每半
年
3 年
检查
空气压力
确认为 0.5MPa
○
管道及接头 空气泄漏 ○
各单元气缸 操作确认 ○
空气过滤器(Head) 是否无污垢 ○
开机指示灯 确认点亮 ○
传送带 磨损、破损、松弛 ○
传送滑轮 动作确认 ○
挡片 磨损、破损 ○
气弹簧
保持前后安全盖开放状态
○
芯片箱 丢弃芯片 ○
电缆、插头 检查确认连接状况 ○
真空泵 检查压力 根据负压表判断
清扫
X、Y 轴直动单元 除去灰尘、油污 ○
传送带 除去灰尘、异物 ○
各传送传感器 清扫 ○
激光校准传感器
清扫传感器视窗的赃污
○
吸嘴 清扫吸嘴 ○
吸嘴外轴 清扫轴的内部 ○
ATC 托架 除去灰尘、油污 ○
送料器台架、统一更换台
除去异物
○
OCC(偏光滤镜) 除去灰尘、异物 ○
CAL 块 除去灰尘、异物 ○
压缩机（选购项） 排出积水 ○
风扇马达 除去灰尘、异物 ○
注油
X、Y 轴直动单元
活动是
否平滑
黄油(6459 润滑油 N)
○
滚珠丝杠（X、Y 轴） 黄油(6459 润滑油 N)
○
传送导轴
黄油(6459 润滑油 N)
○
滚珠丝杠(贴片头部) 黄油(CG2 润滑油) ○
花键轴(贴片头部) 黄油(CG2 润滑油) ○
吸嘴 油 清扫后
1 年＝6.600 小时
为防止因意外启动而导致事故，请在切断电源后进行检查。
1. 加油脂时，请使用附带的油脂类。另外，对于指定为仅限黄油的部位，
除附带的黄油(6459 润滑油 N)。
2. 在指定使用的黄油为 CG2 润滑油的部位，绝对不能使用附带的黄油(CG2
润滑油)以外的产品。
以上油脂类，请勿使用 JUKI 指定以外的产品。
3. NEW DEFLEXOIL NO.1：第 4 种类第 3 石油类
黄油(6459 润滑油 N)：消防法规定为非危险物，黄油(CG2 润滑油)：
消防法规定为非危险物。
注意
危险
3-1
第 1 部 基本篇 第 3 章 维护

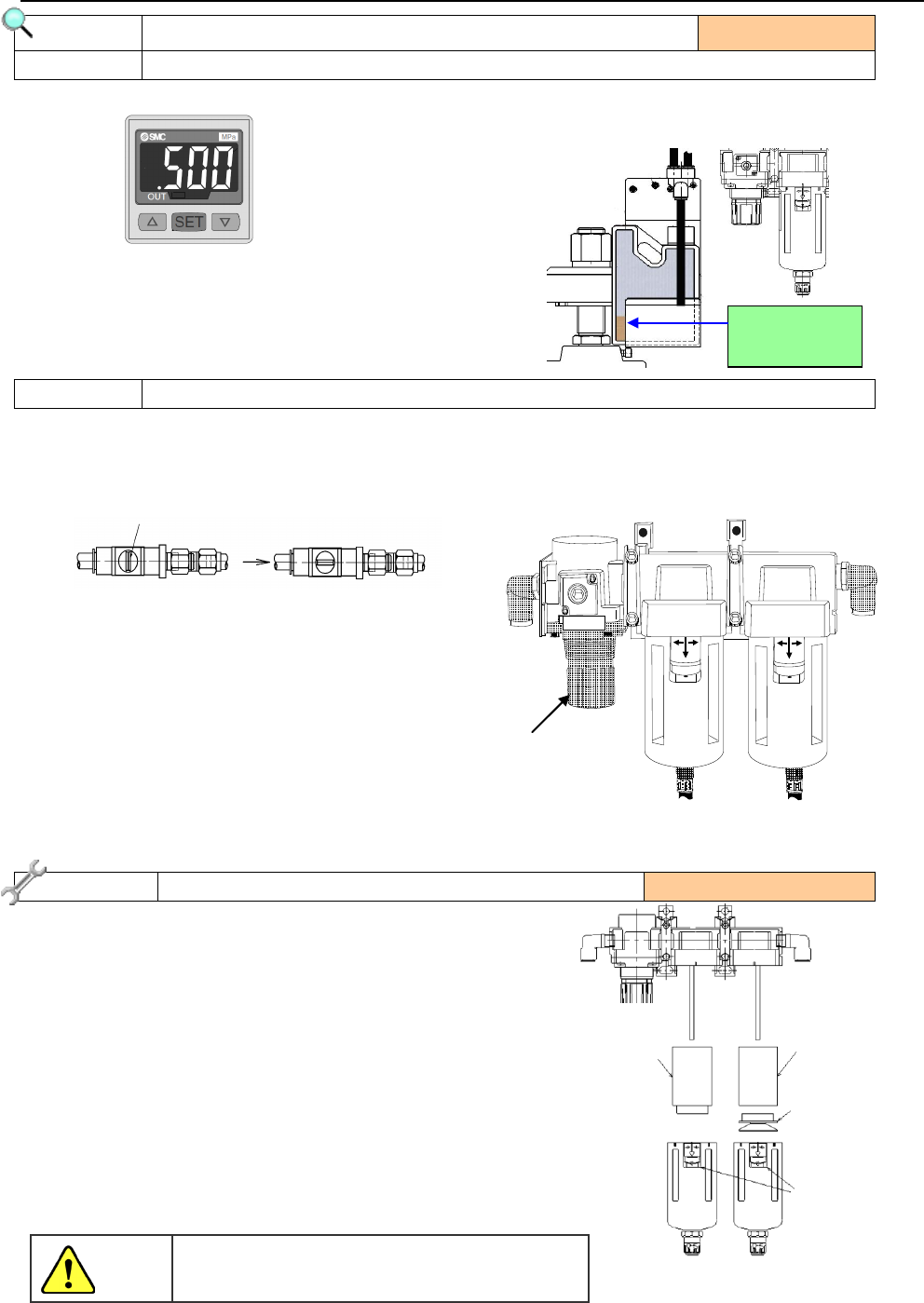

3-2 各部分的检查
1) 在压力表上确认 0.5 Mpa。 3) 若是排水管连接的瓶内存了水、
油，请倒干净。
2) 若压力值为 0.45MPa～0.55MPa 以外时，
请检查工厂内是否有空气泄漏，如果没
有异常，请按「调整方法」重新调整压力。
1)打开旋钮①。
2)向下拉“调节器旋钮②”，旋转旋钮，转将使用的空气压力调整为 0.5MPa。
1)
检查项目
3-2-1 气压
实施频度 ：每天
检查内容 确认初压，检查排水管
调整方法 调整初压
检查･更换 更换过滤器零件 更换标准 ： 2 年
打开状态
关闭状态
①
②
フィルタエレメント A
PF901002000
フィルタエレメント B
PF901006000
樹脂部品
スライド部
1) 更换大约间隔：每2年更换1次。或压力下降到
约0.1Mpa（1kgf／C㎡）时。
2) 更换方法
① 降下滑动部分，同时将主体向左右任意一侧旋转
45度，然后抽出。
② 拆卸过滤器元件B：将固定过滤器元件B的树脂元
件向左旋转，
拆卸过滤器元件 A： 将过滤器元件 A 本身向左旋转
后拆下。
③ 安装时请按相反的步骤进行。
*选购件过滤器的更换步骤，请参见下一页。
过滤器元件 A
过滤器元件 B
树脂元件
滑动部
瓶内存了水、
油，请倒干净。
在开始作业前，请关闭销阀的旋纽。
注意
3-2
