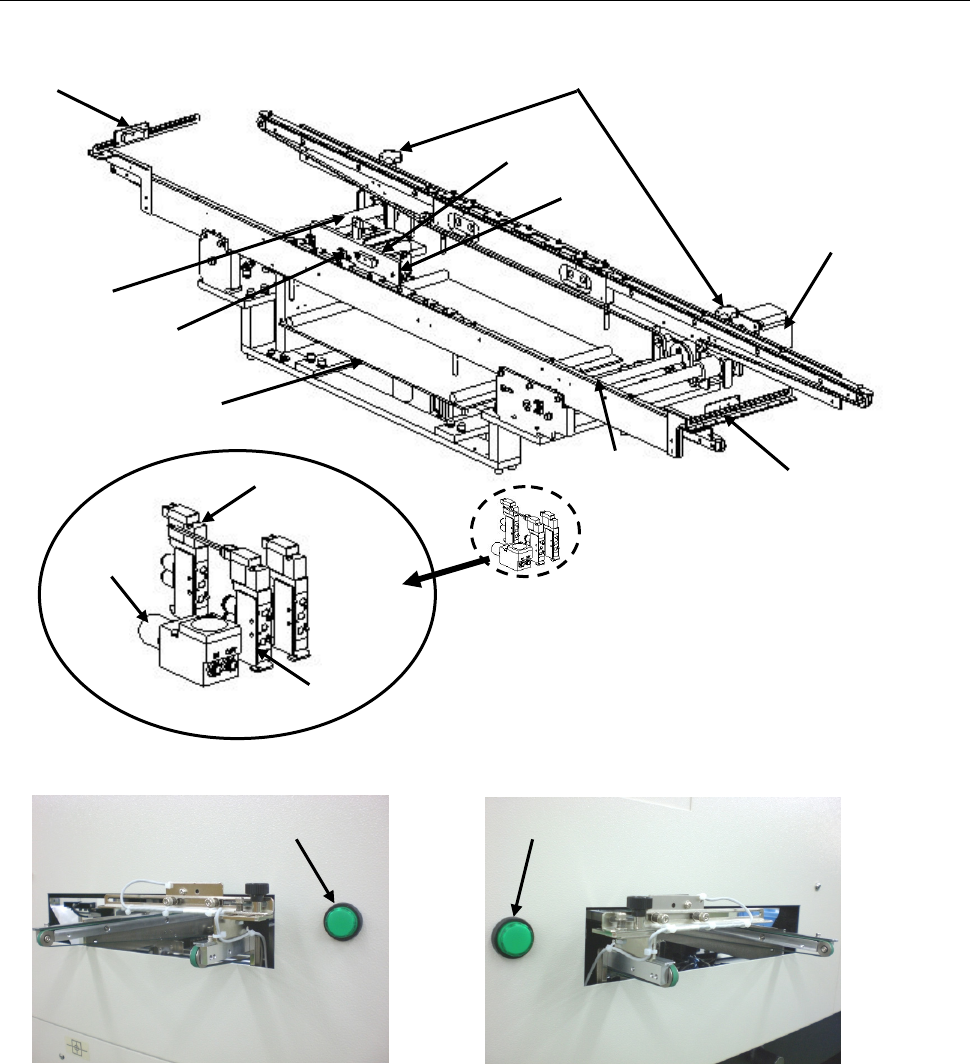

1-2-1-1 基板传送部分的构造
1-2-1-4 基板传送
⑩
⑥
①
②
③
④
⑤
⑦
⑧
⑨
⑪
⑬
传送口(左侧)
传送口(右侧)
⑮
⑭
⑫
1-7
第 1 部 基本编 第 1 章 设备概要
① 搬入传感器 ⑨ 传送宽度调整手轮
② 停止传感器 ⑩ 减压阀（支撑台用）
③ 止动器 ⑪ 驱动轴
④ 支撑台 UP 传感器 ⑫ 搬出传感器
⑤ 支撑台 DOWN 传感器 ⑬ 止动器电磁阀
⑥ 支撑台电磁阀 ⑭ 传送指示器（左侧）
⑦ 传送马达 ⑮ 传送指示器（右侧）
⑧ 支撑台
基板要插入传送通道时，由位于传送通道入口附近的传送指示器的亮灯状态
来判断。
位于传送通道入口附近的传送指示器亮灯时，为可以插入基板的状态。
熄灯时请勿插入基板。
如在熄灯时插入基板，机器有可能动作不正常。位于传送通道入口附近的传
送指示器亮灯时，可以取出基板。熄灯时请勿取出基板
注意
1-8
第 1 部 基本编 第 1 章 设备概要
1-2-1-2 元件供给部分的构成
元件供给部分在基板传送部分的前后，有2个供料器台（后侧为选购项），供给方式因元件的包
装方式(带式、散件、管式、托盘)而不同。
带式元件(芯片元件)及管式元件使用安装在供料器台架上的带状供料器、散装供料器、管状供
料器来供给。
托盘元件由托盘支架供给。托盘支架可安装在后侧。
( )

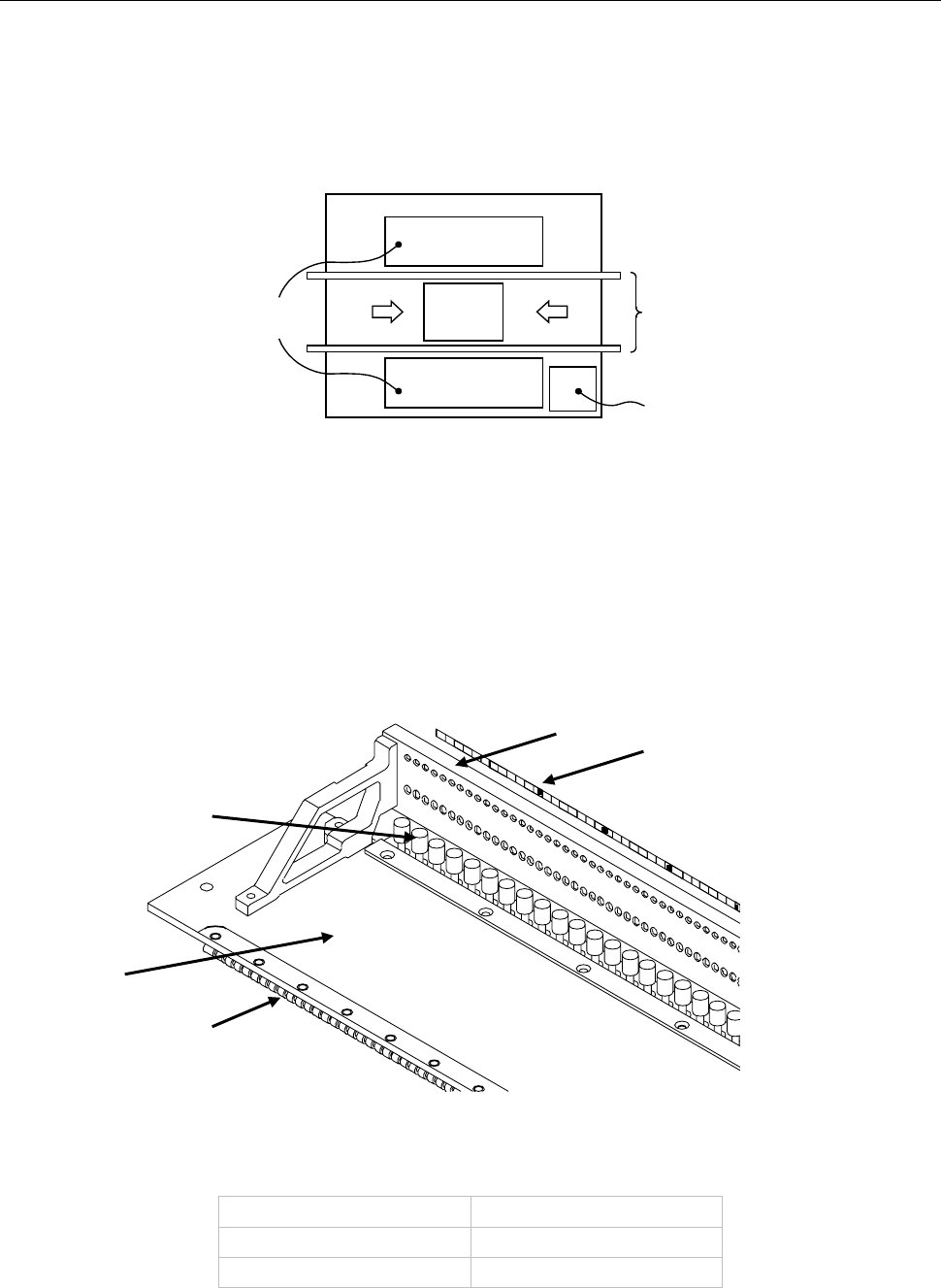

图 1-2-1-5 贴片机主机配置图
● 供料器台架各部分名称
用“安装板②”、“锁定轴③”，对装载封装式元件的带式元件、装载在管内的管式元件的带状
供料器、散装供料器、管状供料器进行定位，并固定。
元件的传送由“驱动汽缸④”来驱动。
安装各供料器的位置请参照“位置标签⑤”。
图 1-2-1-6 供料器台架
① 供料器台架 ④ 驱动汽缸
② 安装板 ⑤ 位置标签
③ 锁定轴
①
③
②
④
⑤
供料器台
基板传送部分
后侧
基板
前侧
图像监视器
1-9
