第 1 部 基本篇 第 3 章 维护
控制印刷基板传送方向的 “固定挡块（挡销）” 的端部，安装有“挡片①”。 “挡片①”因与基板
摩擦会有磨损。
1) 挡片出现磨损、表面涂层剥离、基板定心不稳等现象时，请更换挡片。
1. 拧松螺丝②，更换挡片①。
2. 一定要按照下图（Ｃ）所示方向，安装挡片①。
检查项目
3-2-9 挡片
实施频度 ：每周
检查内容 检查挡片的磨损、破损
更换 更换挡片 使用工具 ：螺丝刀 更换标准 ：2 年
②螺丝：品目号 SM1030401SE
①挡片：品目号 E2233725000
挡块
①
②
停止传感器
传送方向
IN 传感器
OUT 传感器
3-10
第 1 部 基本篇 第 3 章 维护
请确认各个插头的连接确实无误。（键盘、HOD 等）
检查项目
3-2-10 电缆、插头
实施频度 ：每天
检查内容 检查确认电缆、插头的连接情况
插入、拔出各个接头时，一定要切断电源后再进行。
危险
・绝对不要在不同电压规格下使用。
・接通电源时，请确认装置是处于安全状态下。
・接通电源时，请确认装置内部没有人在作业。
・接通电源时，请确认装置内部没有安装、或放置妨碍各种动作的
物体（调整工具等）。
・供气时，必须先切断电源。
注意
警告
为防止触电等重伤事故，请关闭总电源。
总电源开关是指安装在建筑物的电源开关，不是指主机上的开关。
USB
HOD
键盘
鼠标
3-11
第 1 部 基本篇 第 3 章 维护
1
）请根据设备正面的负压表，确认真空泵运转时的真空压。
* 没有进行真空运作。
2）如果真空表的数值低于-80kPa（绿色区域），
请按「过滤器及叶片的更换」、或「真空泵部件的检查·更换」，
检查·更换消耗部件。
※本内容的适用对象是机器 Rev 为 JX-100(Rev.B)、JX-100LED(Rev.A)以前的装置。

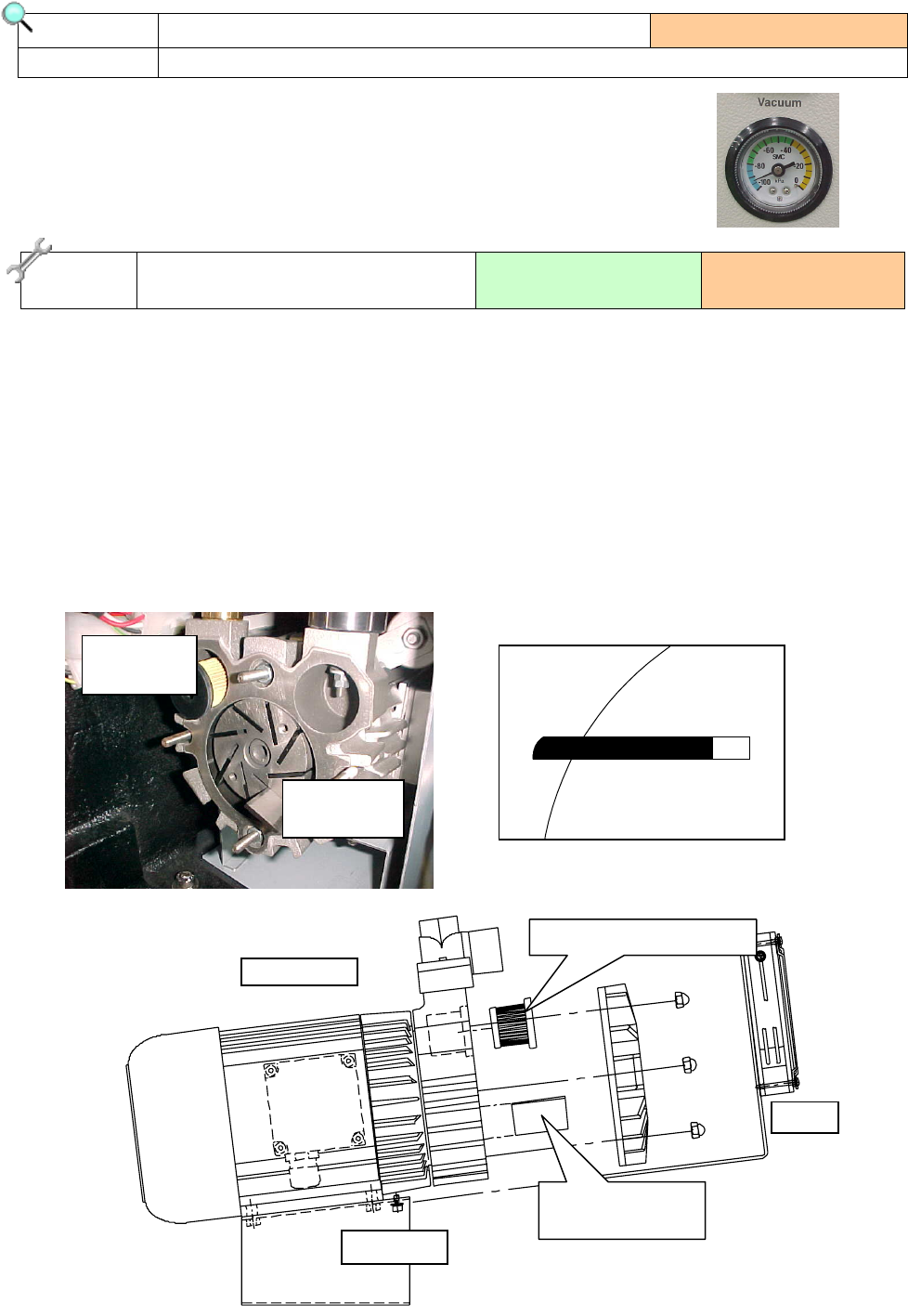

1）确认真空泵没有运行， 或者是否运行后很快出现高温。
2）取下主机正面的盖子，拧松泵正面固定风扇组的 M4 螺丝，向前方卸下。
3）用 BOX 扳子拧松固定泵套的 4 处六角螺栓，把套子卸下来。
4）从凹处把过滤器卸下来，检查脏污程度。（太脏时要更换）
5）从旋转部槽拔出叶片后，进行更换。（1 套 8 枚）
※叶片的方向请参见下图。
6）按上述逆顺序进行安装。
7）请确认再运转后没有异常声响，负压表数值高于-80kPa。
・叶片的安装方向
检查项
目
3-2-11 真空泵（选购项）
实施频度 ：参见下面
检查内容 检查压力
更换 过滤器及叶片的更换①
使用工具 ：
六角扳手、BOX 板子
更换频度 ：
1.5 年
叶片（×８）
（40061995
）
过滤器
（40061996
）
真空泵
M4 螺栓
过滤器（40061996）
叶片（×8）
（40061995）
风扇组
