第 1 部 基本篇 第 3 章 维护

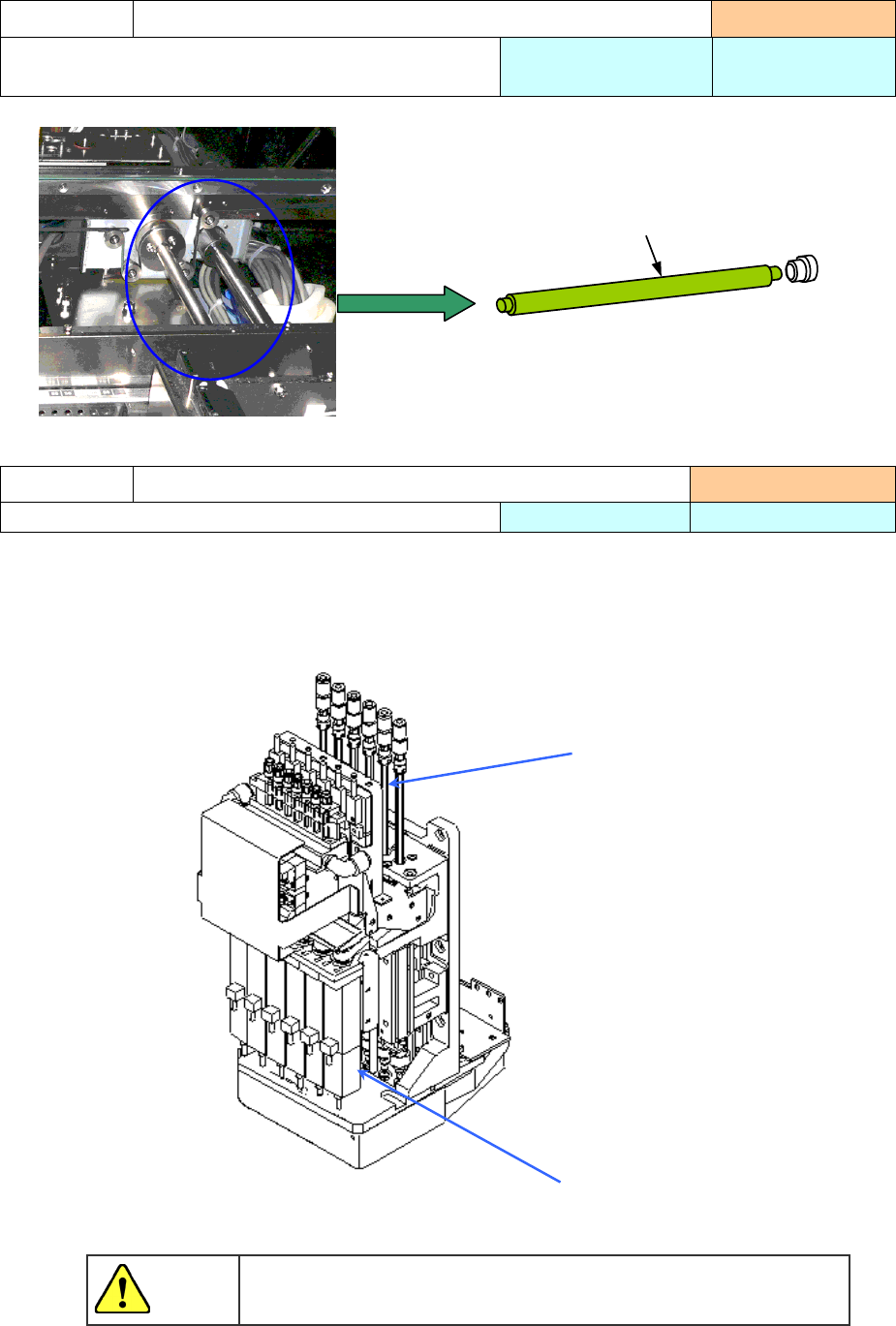

１） ガイドシャフト 左 2 本、右 3 本
①全面に黄油を塗布して下さい。
1) 在「滚珠丝杠①」的轨道上涂上一层薄黄油(CG2 润滑油)。
在「花键轴②」上涂一层薄黄油(CG2 润滑油)。
上下活动 Z 轴，使黄油分布均匀后，把多余的黄油擦干净，防止飞散。
＜LNC60 Head＞
注油项目
3-4-3 传送导轴
实施频度 ：每月
使用工具 ：毛刷 使用润滑油 ：
6459 润滑油 N
注油项目
3-4-4 滚珠丝杠和花键轴（贴片头部）
实施频度 ：2 个月
使用工具 ：毛刷 使用黄油 ：CG2
①
黄油，请不要使用 CG2 润滑油以外的黄油。
混合不同的黄油，可能使黄油分解滴落。
注意
1) 导轴 左 1 根 右 2 根
① 全面涂上黄油
花键轴②
滚珠丝杠①
3-32
第 1 部 基本篇 第 3 章 维护
3-5 消耗品一览表
No
品目编号 品 名 个数 单元
更换日期
（标准）（年）
备 注
1 40046646 过滤器（贴片头上部） 6
贴片头
0.5
2 40001340 吸嘴组 502 6 0.75
3 40001341 吸嘴组 503 6 0.75
4 40001342 吸嘴组 504 1 0.75
5 40001343 吸嘴组 505 1 1
6 40001344 吸嘴组 506 1 1
7 40001345 吸嘴组 507 1 1
8 40044239 吸嘴组 508C 1 1
9 40086822 CONVEYOR BELT 2
传送
1
JX-100 用
10
40095011 CONVEYOR_BELT_L 2
JX-100 LED 用
11
E2233725000 挡片 1 1 挡块
12
40061995 PUMP BLADE SET 1
气压机
1.5
真空泵用
（选购项）※注
1
13
40061996 PUMP FILTER 1 按照必要
14
HM001010020 风扇过滤器 5 主机罩 根据脏污状况更换
5 件装
15
40099554 真空泵成套维修器材 1 泵 0.75 （选购项）※注
1
*注 1：根据机器的不同 Rev，真空泵的型号不同。请注意需使用的维修器材型号。
泵的型号
真空泵 （消耗部件表
No12,13
）
真空泵 （消耗部件表
No15
）
JX-100
Rev. A
～
B
Rev. C
以后
JX-100LED
仅限
Rev. A
Rev. B
以后
3-33
第 1 部 基本篇 第 3 章 维护
3-6 推荐定期更换用的零部件
除消耗品之外，因磨损、劣化等原因，必须定期更换的零部件列表如下。
不论本表标示与否，所有的空气机器中，凡是气中混入油、水分时，必须进行更换。
更换方法，请询问本公司售后服务部门或代理店。
No 品目编号 品 名 个数 部位 更换标准
1 40077375 喷射泵组 1 Head 2 年
2
40076787
XY BEAR CABLE ASM
1
XY
3
年
3
40076795
Y BEAR CABLE ASM
1
Y
3
年
4
40077235
XY
普拉轨道
2
XY
3
年
5 40044517 1394 机械手电缆组 1 XＹ 3 年
6
40044543
光纤缆
7M
1
X
Ｙ
3
年
7
PF901002000
过滤器组件
A
（后段）
1
安全盖
2
年
8
PF901006000
过滤器组件
B
（前段）
1
安全盖
2
年
9 PF901007000 过滤器组件 1 安全盖 2 年
10
40077320
气弹簧
2
安全盖
10000
次开关动作
11
E9649729000
HOD
组（选购项）
1
其他
500,000
次
12
40076963
SSD
组（固态硬盘）
1
其他
20,000
小时
13 40076909 LCD 监视器(10 英寸) 1 其他 2 年
14
40076910
LCD
监视器
(8
英寸
)
1
其他
2
年
15
E9662729000
HOD
组（
EN
）（选购项）
（１）
其他
500,000
次
・1 年＝6,600 小时 （22 小时/1 日×300 日/年）
