JX-100_使用说明书.pdf - 第255页
第 1 部 基本篇 第 4 章 制作生产程序 4-2 选项 选项菜单根据用 户的使用目的· 状况， 设置了各种功能， 提供了相应的设置 。本节 将对“变更 用 户组”、“设置 用户组环境”、“调 整时间和日期”、“ 显示语言设置” ( *1 ) 进行说明。 另外，有关“操 作选项”的说明，请 参见“第 5 章 : 操作选 项”。 *1 英文版操作系统及英 文版机器软件 不能使用“设置选择 显示语言功能 ”。 4-2-1 用户组（用户级别…
第 1 部 基本篇 第 4 章 制作生产程序
第 4 章 制作生产程序
4-1 流程图
本章将对 No.7 进行说明。同时， 也将对 No.8 的修正部分予以说明。
No.
生产流程图 备注
1
日常检查,确认主气压(0.5MPa)、ATC
周围等没有异物。
2
3
在实施前确认装置内部是否有异物
等。
4
节假日后或寒冷地区,必须进行预热
(10 分钟左右)。
5
6
如果因在日常检查或设置基板时清
扫了吸嘴，而改变了机器的初始设置
状态时，请重新进行“机器设置”。
(参见“第 6 章 机器设置”)
7
8
发生贴片位置偏移、定中心不良等贴
片不正常问题时，可在“程序编辑”
上进行修正。部分元件数据可在“生
产”中进行修正。
9
10
11
12
定期实施。
(参见“第 3 章 维护”)
接通电源
检查设备
预热
设置基板
调整
机器设置
在“机器设置”中
设置变更部分
检查贴片
有贴片错误
生产
日常检查
结束生产
关闭电源
无贴片错误
必要
不必要
修正
<制作、编辑生产程序>
●基板数据
●贴片数据
●元件数据
●吸取数据
返回原点
4-1
第 1 部 基本篇 第 4 章 制作生产程序
4-2 选项
选项菜单根据用户的使用目的·状况，设置了各种功能，提供了相应的设置。本节将对“变更用
户组”、“设置用户组环境”、“调整时间和日期”、“显示语言设置”(
*1
)进行说明。
另外，有关“操作选项”的说明，请参见“第5章:操作选项”。
*1英文版操作系统及英文版机器软件不能使用“设置选择显示语言功能”。
4-2-1 用户组（用户级别）
为了防止对机器进行错误操作而引起误动作，本设备根据作业人员的操作熟练程度，设置用户级
别，对操作范围进行了限制。
变更用户组时，需输入密码。
4-2-1-1 用户组的变更

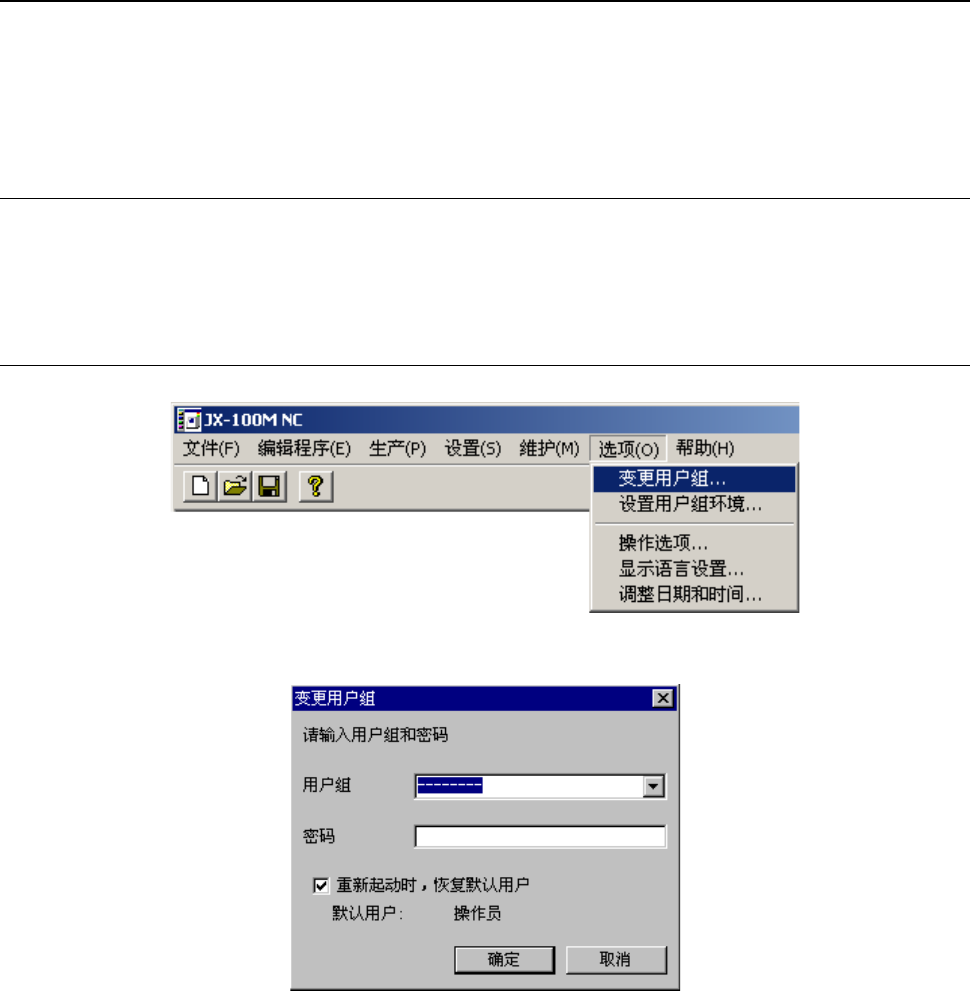

选择“选项”/“变更用户组”。
显示变更用户组画面。
●操作员
∶有资格执行生产准备的用户级别。可执行生产，但不能进行程序编辑。
●程序员
∶可制作生产程序的用户级别。
●管理者
∶高于“程序员”的水平，属于机器管理人员用户级别。
可有资格选择“机器设置”、“手动控制”、“自动校准”。
●维护员
∶有资格进行主机版本升级的用户级别。
密码，需要进行版本升级时，将另行联系。
●修理工程师
∶有资格进行机器维护的用户级别。原则上是接受过教育的修理工程师级别。
◆ 重新起动时，恢复默认用户
∶设置重启机器时最先显示的用户组。选中后重启时，将显示按
“
4-2-1-2 设置用户级别组环境”设置的“默认用户”。没有选中时，在重启时将显示最后
一次使用时选择的用户组。
4-2
第 1 部 基本篇 第 4 章 制作生产程序
4-2-1-2 设置用户级别组
用户级别变化时可修改输入的密码，也可设置默认用户(参见4-2-1-1 用户组变更的“重启动时，
返回默认用户”)。
下例为管理者时的情况。

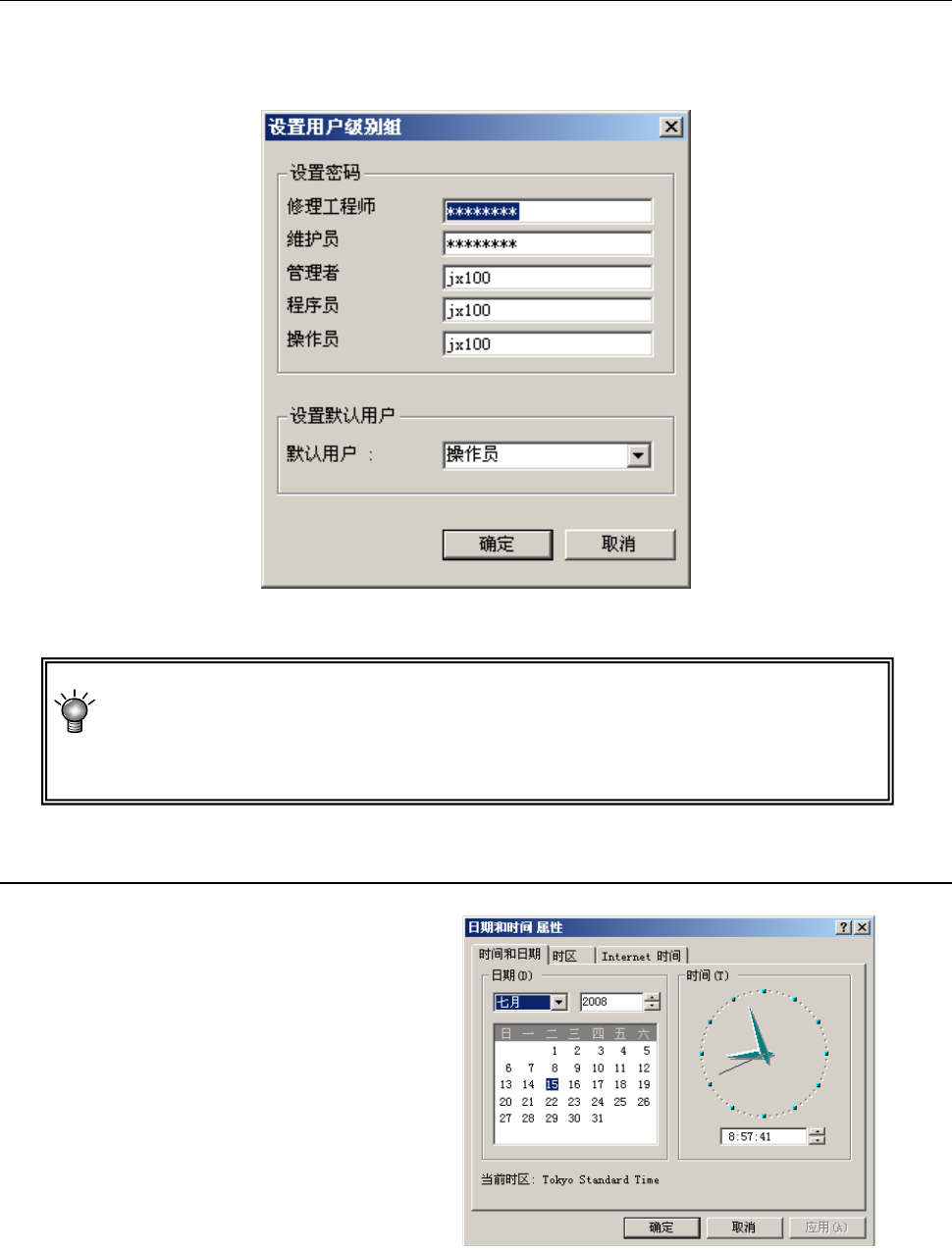

图 4-2-1-2-1 设置用户级别组
●不能浏览以及变更设置比当前选中的用户组更高级别的用户组密码。
●不能将默认用户变更为比当前设置的用户组更高的用户组。
●管理者密码更改后，请注意保管不要忘记。
4-2-2 调整时间和日期
管理者以上可以设置此项功能。
从菜单的“选项”中选择“时间和日期”。
调整时间和日期。
图 4-2-2-1 调整日期和时间
4-3
