第 1 部 基本篇 第 4 章 制作生产程序 4-3-3-3-6 基板数据 4 从「基板数据 3 」 进入下一 画面后 ，会显示下图 的「基板数据 4 」。 在这里对“标记 识别”进行设置。 图 4-3-3-3-6-1 基板数据 4 ①标记识别 选择标记识别的方 法。详 情请参见 4-3-3 -1 章。 数据设置完成后 ，请点击＜下一步 >( N) ＞进入下一画面。 4- 28
第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-5 基板数据 3
从「基板数据 2-1」～「基板数据 2-3」进入下一画面后，会显示下图的「基板数据 3」。
在这里对“基板高度”进行设置。

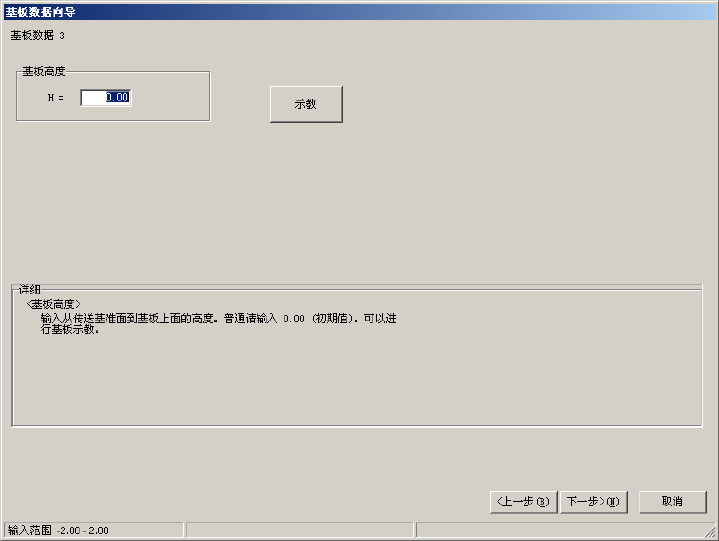

图 4-3-3-3-5-1 基板数据 3
①基板高度
输入从传送基准面至基板表面的高度。详情请参见 4-3-3-2-1 章。
可点击“示教”按钮或用 HOD 进行示教。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。
4-27
第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-6 基板数据 4
从「基板数据 3」进入下一画面后，会显示下图的「基板数据 4」。
在这里对“标记识别”进行设置。

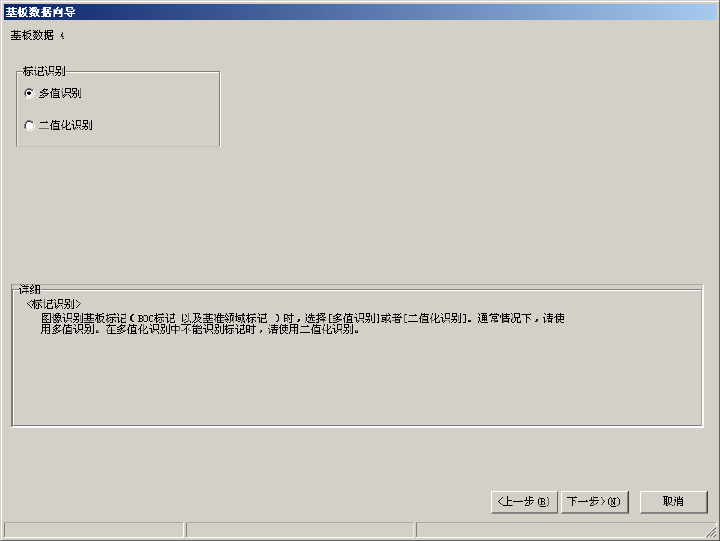

图 4-3-3-3-6-1 基板数据 4
①标记识别
选择标记识别的方法。详情请参见 4-3-3-1 章。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。
4-28
第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-7 基板数据 5-1
从「基板数据 4」进入下一画面后，会显示下图的「基板数据 5-1」。
在这里对“BOC 类型”进行设置。

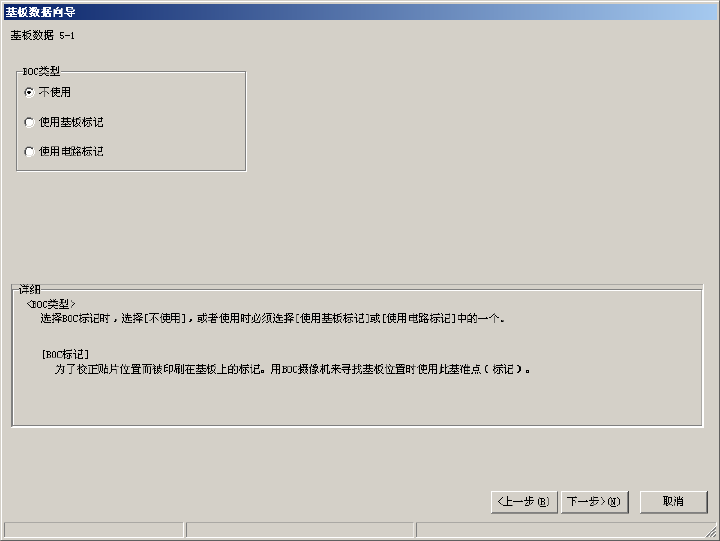

图 4-3-3-3-7-1 基板数据 5-1
①BOC 类型
选择 BOC 标记的使用方法。详情请参见 4-3-3-1 章。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面会根据此处设置的
“BOC 类型”而不同。
・使用基板 标记、使用电路（每个）标记
=>
进入到「基板数据 5-2」（ 4-3-3-3-8 章 ）。
・不使用
=> 根据「基板数据 1」里设置的“基板配置（构成）”而不同。
・单板基板
=> 在此完成向导。会显示完成提示信息（图 4-3-3-3-7-2）。
・矩
=> 进入到「基板数据 6-1」（ 4-3-3-3-9 章 ）。
4-29
