第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-8 基板数据 5-2
从「基板数据 5-1」进入下一画面后，会显示下图的「基板数据 5-2」。（仅当使用 BOC 标记时才会
显示。）
在这里对“BOC 标记位置”进行设置。

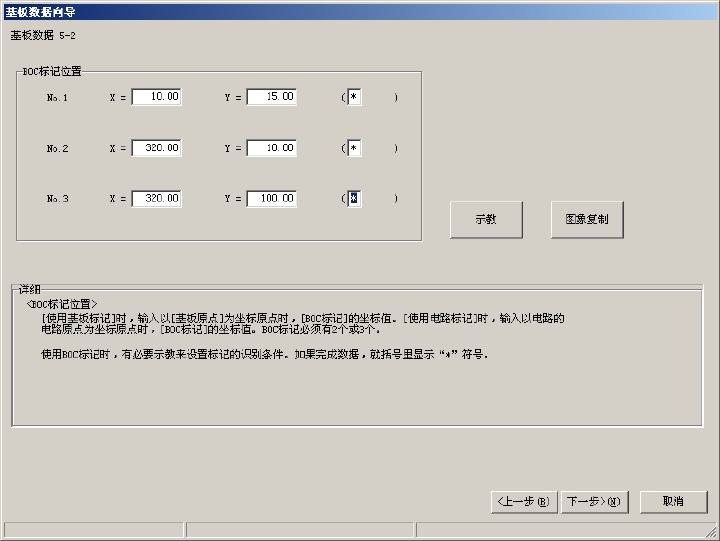

图 4-3-3-3-8-1 基板数据 5-2
①BOC 标记位置
输入 BOC 标记位置的坐标。详情请参见 4-3-3-2 章。
请设置 2 点或 3 点的标记。
可点击“示教”按钮或用 HOD 进行示教。
可点击“图像复制”按钮进行图像复制。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面会根据「基板数据
1」里设置的“基板配置（构成）”而不同。
・单板基板
=> 在此完成向导。会显示完成提示信息（图 4-3-3-3-7-2）。
・矩 阵电路板、非矩阵电路板
=> 进入到「基板数据 6-1」（ 4-3-3-3-9 章 ）。
4-31
第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-9 基板数据 6-1
从「基板数据 5-1」或「基板数据 5-2」进入下一画面后，会显示下图的「基板数据 6-1」。
（仅当基板配置（构成）设置为矩阵电路板、或非矩阵电路板时才会显示。）
在这里对“坏板标记类型”进行设置。

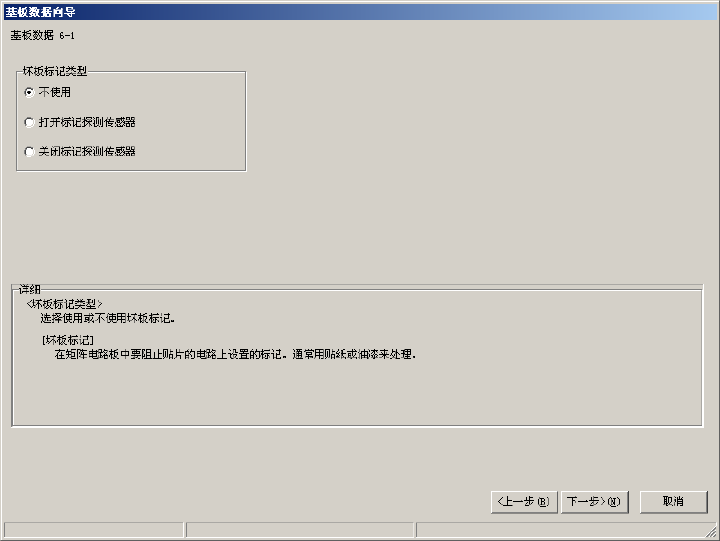

图 4-3-3-3-9-1 基板数据 6-1
①坏板标记类型
选择坏板标记的使用方法。详情请参见 4-3-3-1 章。
数据设置完成后，请点击＜下一步>(N)＞进入下一画面。另外，下一显示画面根据这里设置的“坏
板标记类型”而不同。
・不使用
=>
在此完成向导。会显示完成提示信息（图 4-3-3-3-7-2）。
・使用 时
=> 进入到「基板数据 6-2」（ 4-3-3-3-10 章 ）。
4-32
第 1 部 基本篇 第 4 章 制作生产程序
4-3-3-3-10 基板数据 6-2
从「基板数据 6-1」进入下一画面后，会显示下图的「基板数据 6-2」（仅当使用坏板标记时才会显
示。）
在这里对“坏板标记位置”进行设置。

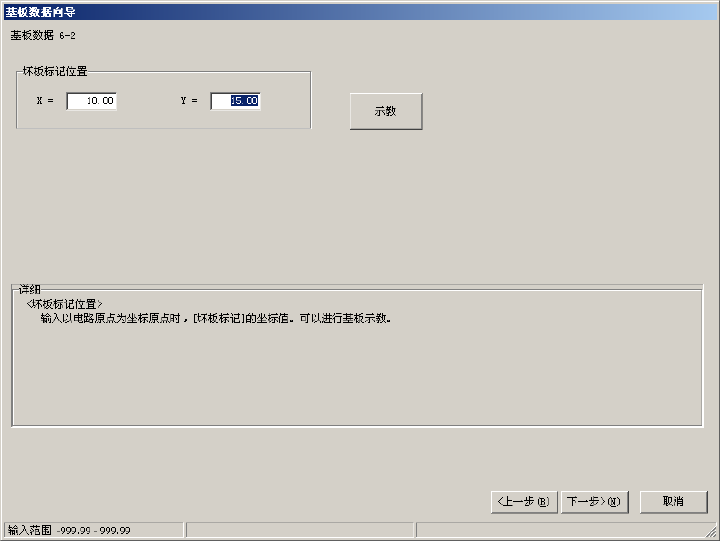

图 4-3-3-3-10-1 基板数据 6-2
①坏板标记位置
输入坏板标记位置的坐标。详情请参见 4-3-3-2-2 章。
可点击“示教”按钮或用 HOD 进行示教。
数据设置完成后，点击＜下一步>(N)＞时，向导至此即结束。显示完成提示信息
（图 4-3-3-3-7-2）。
4-33
