第 1 部 基本篇 第 4 章 制作生产程序
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数
最多为 3，000 点，分割基板时最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示
制作基板数据后，单击画面上方的“贴片数据”标签，显示贴片数据制作画面(下图为制作完成
例)。

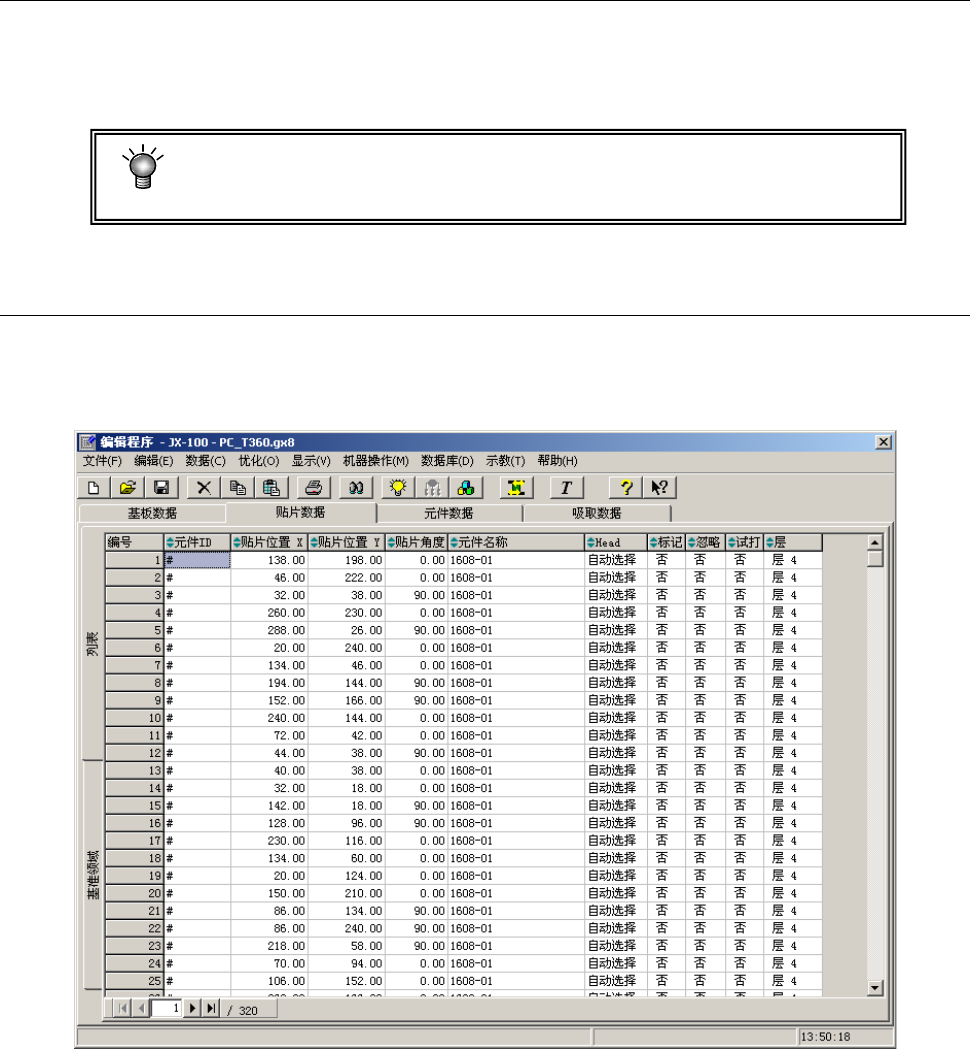

图 4-3-4-1-1 贴片数据画面
4-34
第 1 部 基本篇 第 4 章 制作生产程序
4-3-4-2 输入项目
输入“元件ID”、“X”、“Y”、“角度”、“元件名”。在其他项目(贴片头、标记、忽略、
试打、层)中将自动输入初始值。请仅对必要的项目进行变更。
另外，坐标位置是从“基板数据”决定的“基板原点”(多电路板时为基准电路的“电路原点”)
开始的距离。
(1) 元件 ID
为参照贴片位置而设置的记号。 对于贴片动作没有直接影响。
“元件ID” 最多可输入8个字符(仅限于英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。
(2) X、
Y
输入贴片位置(X、Y)。输入的方法有从键盘输入数值和HOD的示教输入。
※ 示教务必在完成BOC校准后进行。
尺寸是从“基板数据”决定的“基板原点”(多电路板时为“电路原点”)到贴片位置的(坐标中
心)距离。
输入绝对位置 数字输入将变为直接输入值。
可在输入的数字前面加上 + 或 - 。
输入相对位置 在输入的数字前加上 ++，则输入值将被加到有光标的栏目的内容中。
在输入数字前加上 --，则从光标栏目中减去输入的值。
在输入数字前加上 +=，则在有光标栏目的行的上面的栏目中输入已加上输入
值的值。
在输入数字前加上 -=，则在有光标栏目的行的上面的栏目中输入已减去输入
值的值。
(注)++、--、+=、-=之间不要加入空格。
(3) 角度
以“元件数据”的“元件供应角度”为基准，输入贴片角度。(参见4-3-5-2-2的(5)章)
(4) 元件名称
输入元件名称(最多20个字符)，大写字符、小写字符将被作为相同的数据处理。
4-35
第 1 部 基本篇 第 4 章 制作生产程序
(5) 贴片头
指定贴片用的贴片头。
按输入顺序生产时，要贴片的贴片头可从一览表中选择。
初始值为“自动选择”，在制作程序后通过实行“优化”，自动选择最合适的贴片头。
选择贴片头时，请按编辑键(键盘的“F2”键)或鼠标的右键，从一览表中选择。此外，在选择多
行时，如果从弹出式菜单中指定，则所选中行的所有设置都将被改变。(图为选择多行的示例)
图 4-3-4-2-1 贴片头选择
