第 1 部 基本篇 第 4 章 制作生产程序
从列表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，可进行元件数据的制作
和编辑。
表格显示画面由基本部分与包装方式、定中心、附加信息、详述、检查部分构成，1个元件数据
显示为一个画面。
表格与列表画面的切换标签
如选择包装方式，则显示该项目。
此处的选择项目的内容显示在下面的区域内。

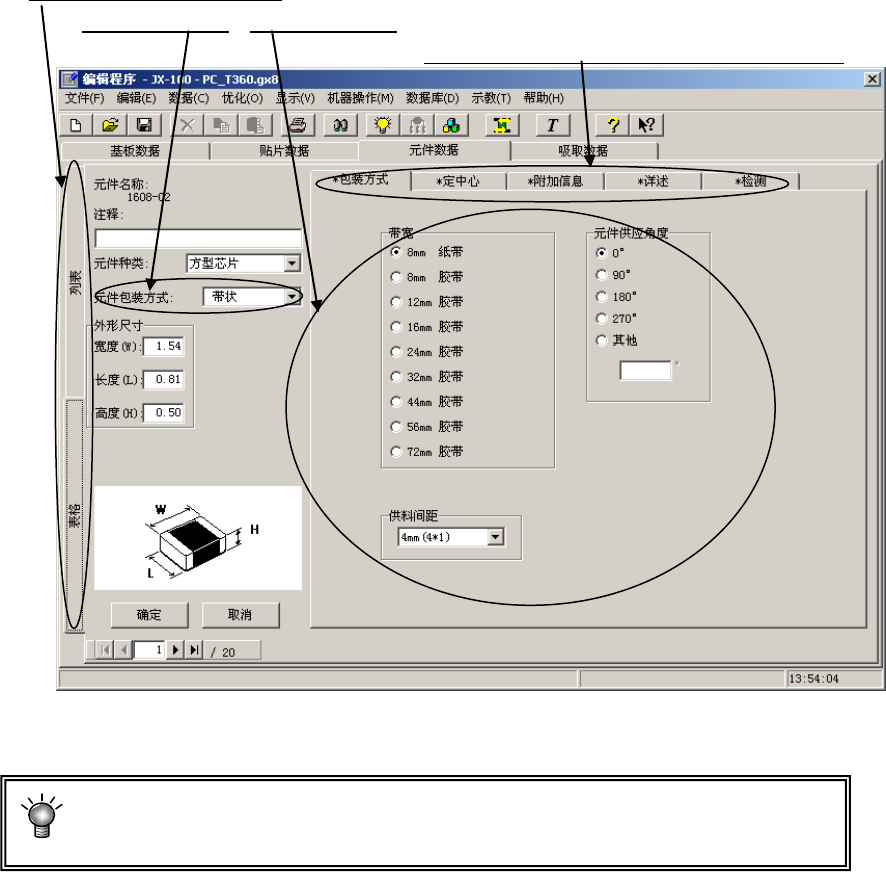

图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
4-43
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定中心”、“附
加信息”、“详述”、“检测”)构成。其中，仅初始画面(包含“包装方式”的信息)需要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错误可得
到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
(1) 注释
对仅靠元件名称难以进行区分的元件输入注释。
注释也可省略。
(2) 元件种类
从下拉式一览表中选择元件种类。
从显示的一览表中选择。
若弄错元件种类，则在元件定中心时容易发生识别错
误等问题。
请选择正确的元件种类。
(3) 包装方式
从显示的包装方式一览表中选择元件供给装置的种类。需要进行变更时，请从下拉式一览表中选
择元件包装方式。
4-44
第 1 部 基本篇 第 4 章 制作生产程序
(4) 外形尺寸
●激光识别元件
： 输入需进行激光识别的元件外形尺寸。因此，请输入激光照射部分的纵横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定中心。若弄
错元件高度，则容易发生因激光测量位置不稳定而导致的
激光识别错误。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸
横
外形尺寸 纵
元件高度
+
