第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定中心”、“附
加信息”、“详述”、“检测”)构成。其中，仅初始画面(包含“包装方式”的信息)需要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错误可得
到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
(1) 注释
对仅靠元件名称难以进行区分的元件输入注释。
注释也可省略。

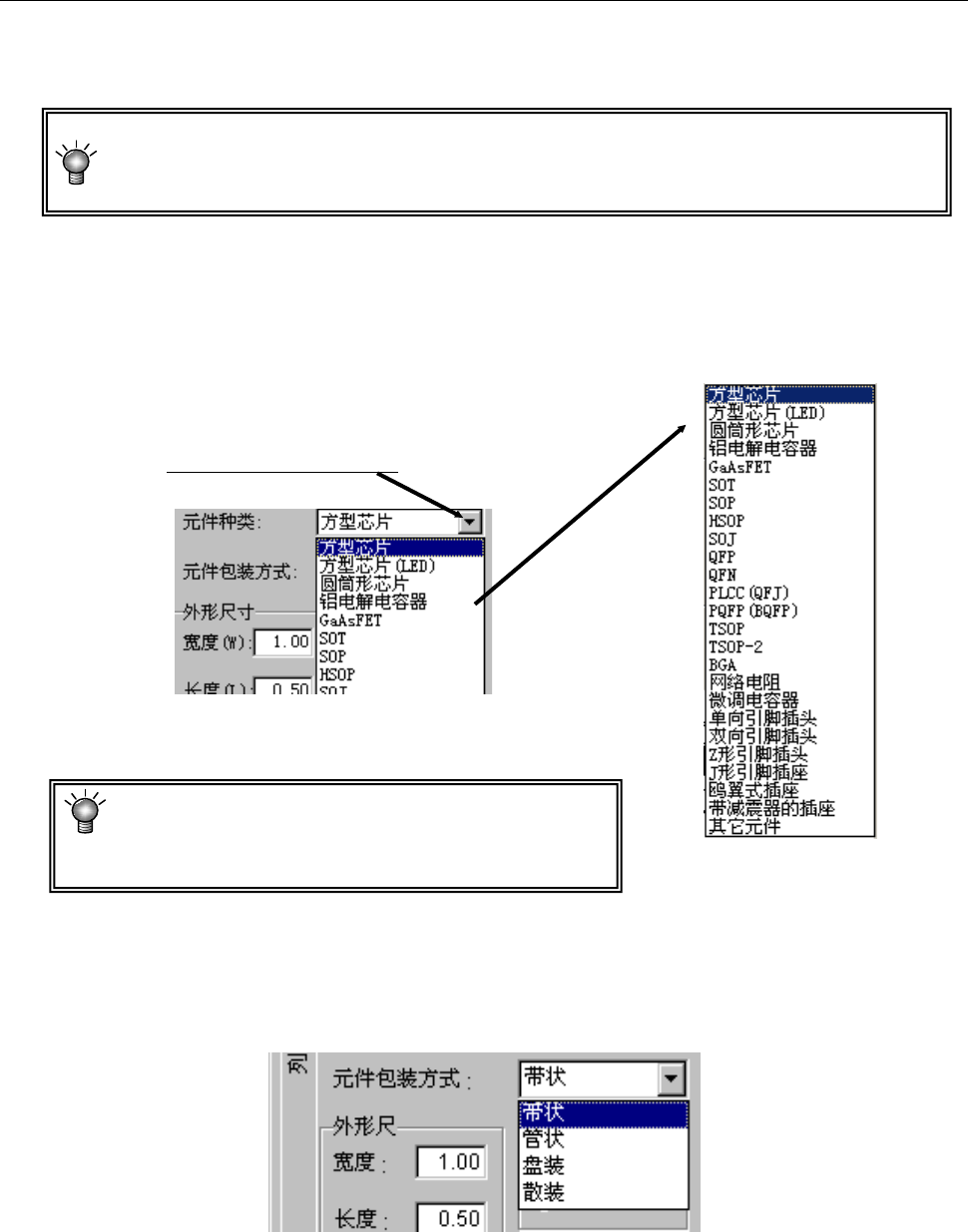

(2) 元件种类
从下拉式一览表中选择元件种类。
从显示的一览表中选择。
若弄错元件种类，则在元件定中心时容易发生识别错
误等问题。
请选择正确的元件种类。
(3) 包装方式
从显示的包装方式一览表中选择元件供给装置的种类。需要进行变更时，请从下拉式一览表中选
择元件包装方式。
4-44
第 1 部 基本篇 第 4 章 制作生产程序
(4) 外形尺寸
●激光识别元件
： 输入需进行激光识别的元件外形尺寸。因此，请输入激光照射部分的纵横尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定中心。若弄
错元件高度，则容易发生因激光测量位置不稳定而导致的
激光识别错误。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸 纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸
横
外形尺寸 纵
元件高度
+
4-45
第 1 部 基本篇 第 4 章 制作生产程序
4-3-5-2-2 包装方式
(1) 带状元件的输入方法
图 4-3-5-2-2-1 元件数据(带状包装)
① 带宽
选择带的宽度。
② 间距
选择带的传送间距。
当带为 12mm～72mm 时，请根据带状送料器的传送间
距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距传送时，
将带状送料器的传送挡块设为“8”，然后将“元件数据”
的间距设为“4*2”。
有关带状送料器的设置，请参见“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供应角度0°的角度。
详细内容请参见4-3-5-2-2的(5)元件供应角度。
带宽
间距
