第 1 部 基本编 第 1 章 设备概要 1-2-2 机器规格 (1) 贴片精度 各种元件的贴片 精度如下 表所示。 有些元 件在激光 校准检测部 分有边缘， 或在模部 有毛边等 ， 或 相对于吸取部检 测部不固 定时，则其 精度有可 能比下表低 。 表 1-2-2-1 贴片精度 单位： μ m 芯片 激光（ LNC60 ）识别 方形芯片（ 060 3 以上） ± 50 方形芯片 LED (3216 型 ) ± 50 圆筒形芯片 ± 1…
第 1 部 基本编 第 1 章 设备概要

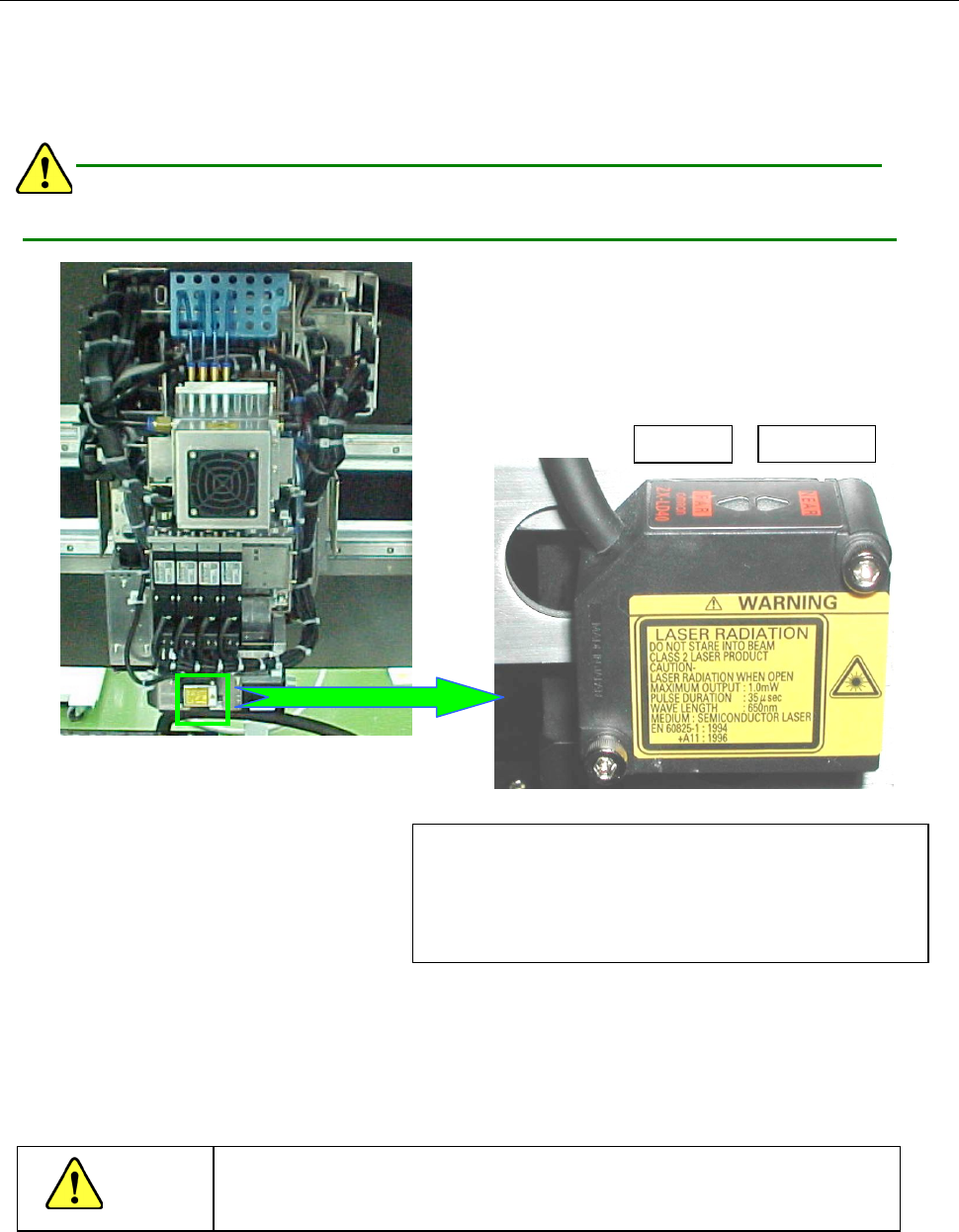

1-2-1-7 HMS
HMS(高度测量装置)系统用于测量供料器的吸取位置等元件高度。
（JX-100 为选购项、JX-100 LED 为标准装备）
此系统由实际装备在贴片头的高度变位传感器（传感器部分与功放部分）和控制此传感器的 HMS 基
板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
图 1-2-1-11 HMS
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示使用，可以安全使用。
注意
高度变位传感器使用的激光发出可见激光束。
切勿直视光束，也不要去触摸。
FAR 灯
NEAR 灯
量程信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1mm
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯闪烁：测量范围外
注意
1-15
第 1 部 基本编 第 1 章 设备概要

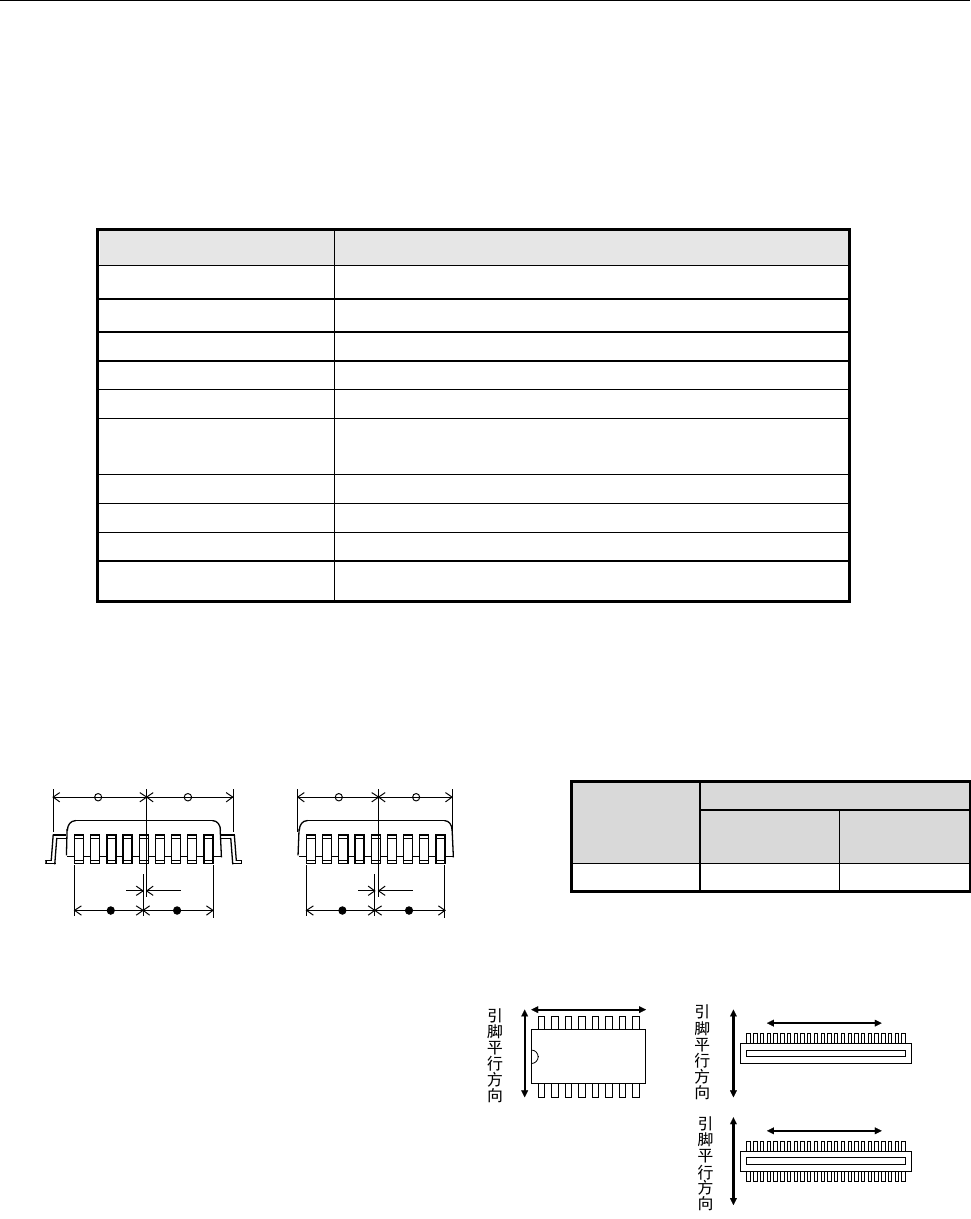

1-2-2 机器规格
(1) 贴片精度
各种元件的贴片精度如下表所示。有些元件在激光校准检测部分有边缘，或在模部有毛边等，或
相对于吸取部检测部不固定时，则其精度有可能比下表低。
表 1-2-2-1 贴片精度
单位：
μ
m
芯片 激光（LNC60）识别
方形芯片（0603 以上） ±50
方形芯片 LED(3216 型)
±50
圆筒形芯片 ±100
SOT ±150(注 1)
铝电解电容 ±300
SOP､ TSOP
引脚垂直方向： ±150 (毛边一侧 150μm 以下) (注
1)
引脚平行方向：±200 (注 2)
PLCC､ SOJ ±200
QFP､ (间距 0.8 以上) ±100(注 1)
BGA ±200
其它大型元件 ±300(注 2)
注 1：QFP、SOP、SOT 等引脚的站立部分、或元件体的中心位置（Sc）与引脚的中心位置（Lc）
的差 d 的允许值如下表所示。不满足下表条件时，不在上述精度范围内。
注 2：贴片精度，与使用基板标准标记时相同。
Sc
Lc
d
Sc
Lc
d
元件体中心位置与引脚中心位置
注 3：SOP、单向/双向引脚插头、分段识别对
象元件的引脚垂直方向、引脚平行方向，
请参见右图。
注 4：以通过激光测量的断面部分为测量精度。
引脚平行方向及垂直方向
(2) 可设置的最小贴片角度
程序的可贴片角度单位：0.05°
引脚间距
d 允许值
□25.4 以下 □25.4 以上
□33.5 以下
0.8 以上 73
μ
m 52
μ
m
リード直角方向
リード直角方向
リード平行方向
リード平行方向
リード直角方向
リード平行方向
引脚垂直方向
引脚垂直方向
引脚垂直方向
1-16
第 1 部 基本编 第 1 章 设备概要
(3) 自动工具交换装置(ATC)
最多可安装 26 个吸嘴。
(4) 传送轨道高度
900±20mm（标准、中国、日本、对东南亚国家出口类型）
950±20mm（选项、对欧美国家出口类型）、（仅限于 EN 机）
(5) 机器尺寸与重量
尺寸 JX100 JX100 LED
W
1170 mm（含基板传送部分：1370
）
（EN:1380mm）
1170 mm（含基板传送部分：1390）
（EN:1400m）
D
1270 mm
H
注 1
1440 mm（EN:1490mm）（基板传送高度为“900 mm”的主机部分高度）
1620 mm（EN:1670mm）（基板传送高度为“900 mm”的监视器高度）
1910 mm（EN:1960mm）（基板传送高度为“900 mm”的信号灯高度）
重量 1000 kg
注 1:EN 机追加 50 毫米高 (基板传送高度“950 mm”)
(6) 使用空气
气压 ：0.5±0.05MPa
空气消耗量 ：345L／min（标准状态）
50L/min（标准状态） 使用真空泵(选购项)时
干燥空气 ：大气压结露点-17℃以下
※下列有机溶剂、化学药品会使空气组合箱的聚碳酸酯老化，请勿使用。
种类 药品名
酸
盐酸·硫酸磷酸·铬酸
碱 苛性钠·苛性钾·消石灰·氨水·碳酸水
无机盐 硫化钠·硝酸钾·硫酸钠
氯化物溶剂 四氯化炭·氯仿·氯化乙烯·甲叉二氯
芳香族类 苯·环乙烷·信纳水
酮类 丙酮·丁酮·环乙烷
酒精类 乙醇·ＩＰＡ·甲醇
油类 汽油·煤油·水溶性磨削油（碱性）
酯类
邻苯二甲酸二甲酯·邻苯二甲酸二丁酯.
醚类 甲醚、乙醚
氨 甲胺
其他 螺丝固定液·海水·漏泄试验液
(7) 噪音等级
：75dB(A)以下
(8) 原产国
：日本
(9) 环境条件
运行时
温度 10℃ to 35℃
保证精度的温度 20℃ to 25℃
湿度 30～80％RH (但不得有露水)
标高 1000m 以下
运输及保
管
温度 -15℃～70℃
湿度 20 ～95％RH (但不得有露水)
设置条件
（适用于
EN 机）
过电压区分 过电压区分Ⅲ（IEC60664-1)
污染程度 污染度 3（IEC60664-1)
1-17
