第 1 部 基本篇 第 4 章 制作生产程序
(8) 吸取位置校正
是以激光定中心的带状元件为对象，根据激光识别结果来自动校正吸取位置偏差的功能。校正的
结果被反映到“吸取数据”的吸取坐标中。
从菜单栏上选择“优化/分开贴片数据”，可浏览优化后的结果。
(9) 自动示教
自动示教可设置为[执行]：仅限于包装方式为纸带、元件外形尺寸为0603～3216时。除此之外均
固定为[不执行]。
设置为[执行]后，在跟踪吸取位置时自动示教。
(10)元件忽略
如果将元件忽略设置为“执行”，则指定的元件在生产时将被跳过，不进行贴片。
使用被指定为忽略元件的贴片行，在生产时虽然不进行贴片，但不算到未贴片列表中。
(11)层
设置同一贴片层内各元件的优先顺序。
该设置仅在进行优化顺序的生产时有效。
此外，与贴片层不同，元件用尽时不会进入暂停状态。
请在下拉式列表中显示的层1(优先度高)到层7(优先度低)选择进行设置。
4-58
第 1 部 基本篇 第 4 章 制作生产程序
(12)吸嘴数据
是用于设置夹持吸嘴的项目(选购项)。
① 抓取位置： “Y”项，输入元件中心与夹持吸嘴固定侧手臂抓取面中心的偏移值（见
图 1-ａ），要输入负数（-a）。但“ X”项只可输入 0，不可输入其他数据。
② 水平间隙： 抓取吸嘴固定侧手臂的抓取面与元件之间的间隙（见图 1-b），要输入负
数（－ｂ）。吸嘴型号、吸嘴方向不同则移动方向也不同，必须注意。
通常设置自动输入的默认值。
③ 吸着时的吸嘴方向：指的是，以０度状态供应的元件吸着时的吸嘴方向。请指定０度、90 度、
180 度、270 度中的一项。
④ 吸取高度调整： 吸取时吸取高度的偏移值(c 与元件上底面之间的间隙)。
通常，为了将元件保持水平，设为-0.5mm。
<使用抓取吸嘴时的设置项目>
除上述“吸嘴数据”外，抓取吸嘴的下述设置与通常的元件不同。
①使用新抓取吸嘴时，先通过“机器设置”中的“文件”/“吸嘴数据读出”，从 FD 读入抓取
吸嘴的信息。
②将吸嘴安装到 ATC 上。
将抓取吸嘴安装到 ATC 单元上，从正面看，抓取吸嘴的固定臂应在后面，摇臂应在近前。
③设置元件数据。

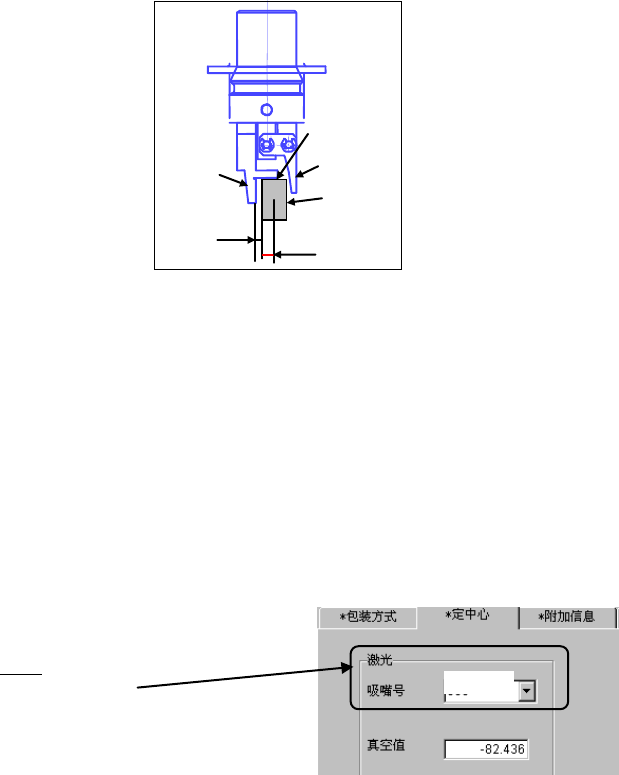

a. 设置吸嘴编号
吸嘴编号为 800 多号。
a
b
元件
c
固定臂
图 1
摇 臂
800
4-59
第 1 部 基本篇 第 4 章 制作生产程序

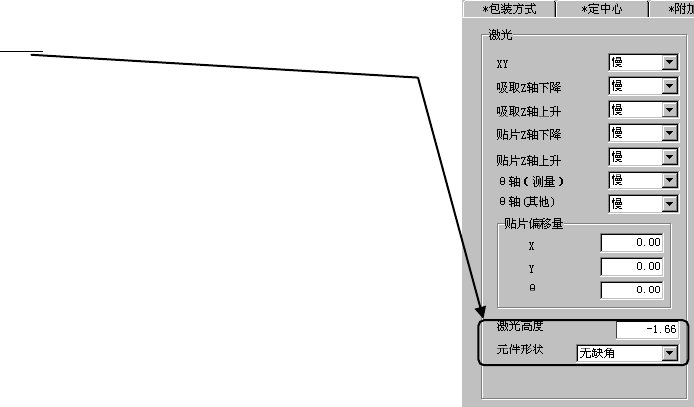

b. 设置激光高度
指定从固定臂前端到激光面的距离。
设置基准：—(元件高度-3.5mm
※
)/2，
根据引脚位置进行微调。
※ 图 1 的 c 至固定臂的距离＝3.5mm
例：元件高度为 5mm 时
－(5-3.5)/2＝－0.75mm
④设置吸取数据。
XY与通常的示教方法相同。由于Z是利用在机器设置中登录的吸嘴信息与元件高度自动计算
的，因此无需示教。
4-60
