第 1 部 基本篇 第 4 章 制作生产程序
4-4 优化
优化是指对编辑程序制作的生产程序进行：
①送料器配置的优化。
②吸取贴片顺序的优化。
4-4-1 设置优化条件
影响优化的原因有多种。
这些原因中，有装置本身规定的项目和用户设置的项目。
现在，先对用户设置的项目进行说明。
4-4-1-1 元件供应数
1个元件的贴片点数过多时，如果用一个送料器生产，其节拍(速度)会失去平衡。此时，送料器(托
盘)和元件如有盈余，则可用多个送料器(托盘)供给同一元件，以提高生产效率。
<设置步骤>
(1) 从菜单栏中
点击“优化”/“元件供应数”
。
图 4-4-1-1-1 元件供应数的选择
(2) 显示如下元件供应数画面。
单击将设置元件数的元件名，再单击“变更”。
优化后的送料器数、或手动设置的送料器数的显示区域
元件数据的元件名 设置优化送料器数时, 初始值显示为“自动”

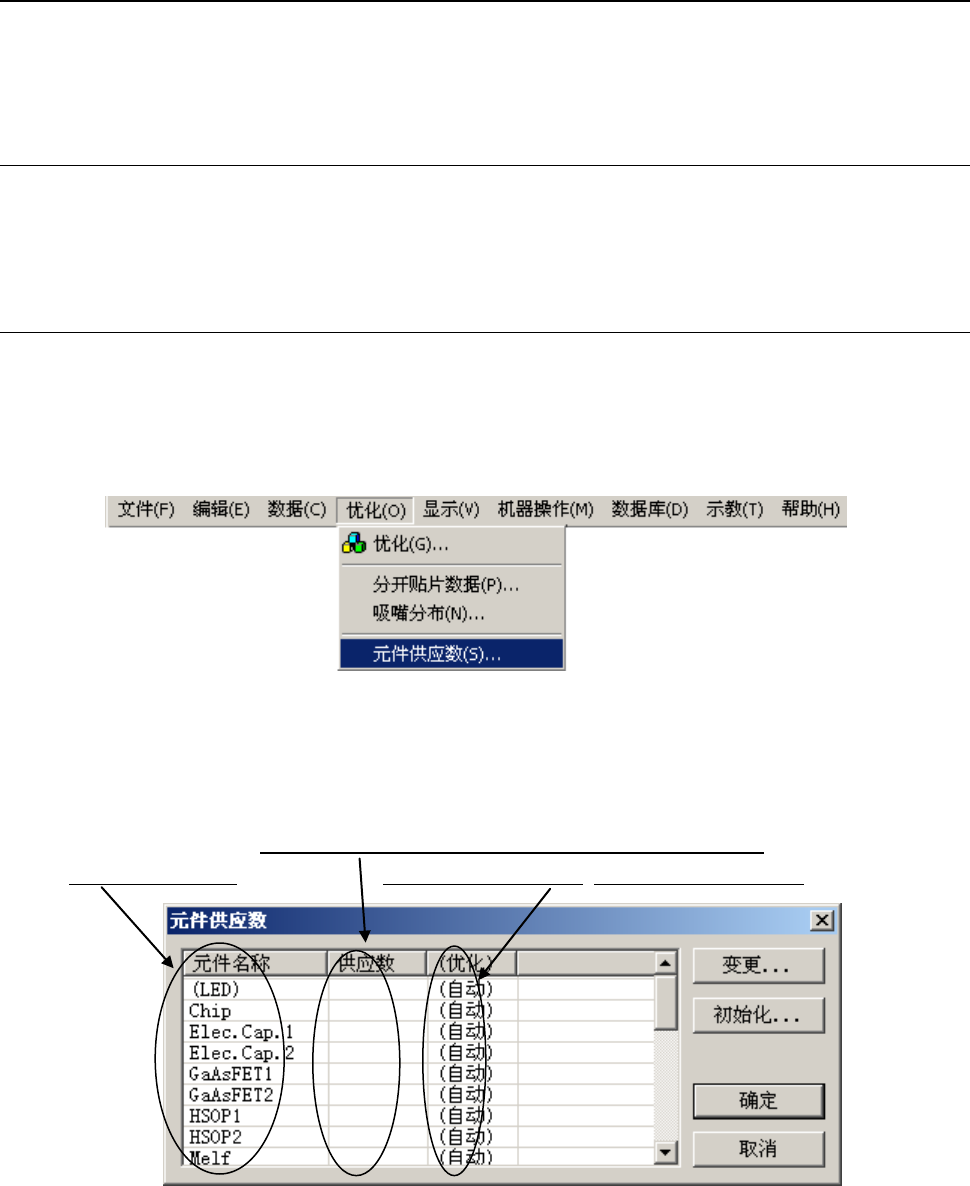

图 4-4-1-1-2 元件供应数的画面显示例
4-80
第 1 部 基本篇 第 4 章 制作生产程序
供应数的初始值为“自动”。在“自动”时，送料器的个数(托盘)基本为一个。但
当特定元件的个数比其他的多出很多 (为整体平均的 3 倍以上) 时，将自动增加元
件的供应数。因此，在送料器只有 1 个，或想进一步增加送料器时，需要手动设置。
(3)
选择变更后，显示如下画面。
请设置送料器的数量
。
请单击“手动”后，输入供应数，单击“确定”。

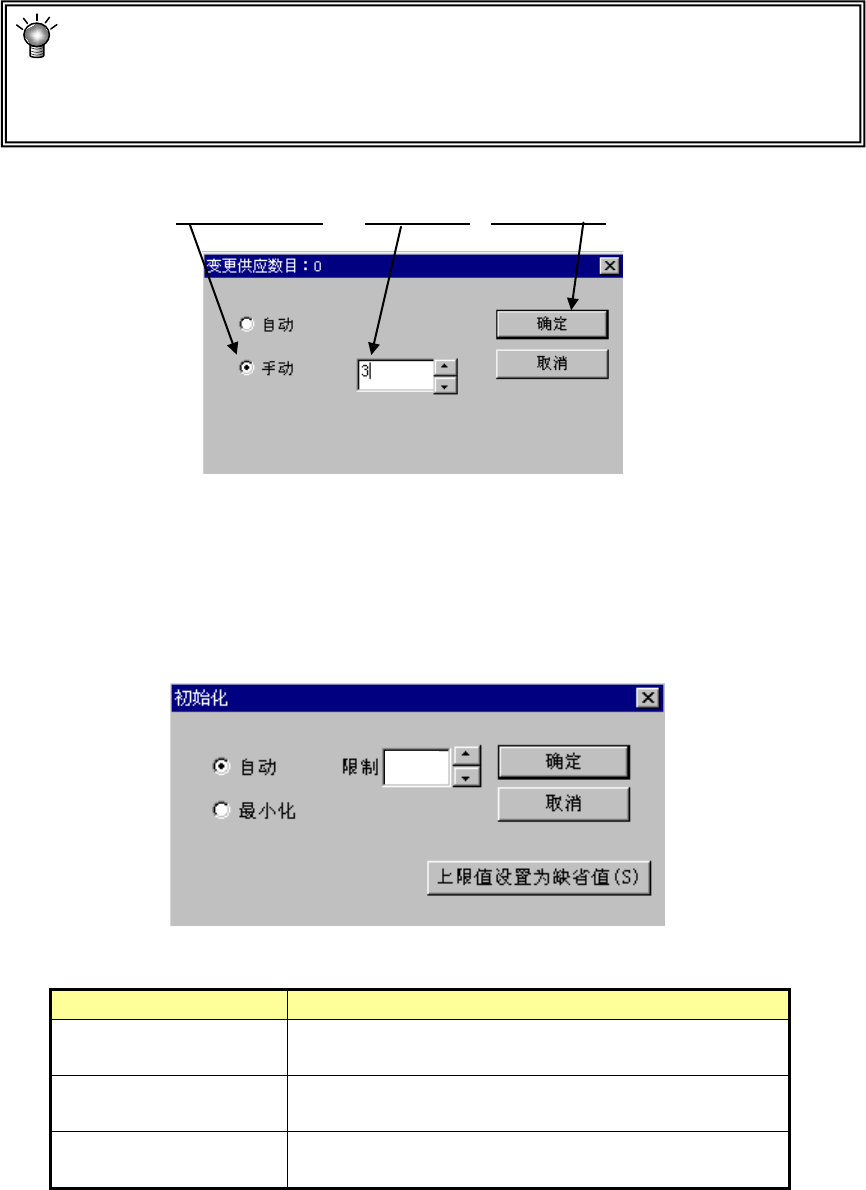

图 4-4-1-1-3 设置送料器
(4) 初始化
将元件供应数设置为自动或最少供应数。
在“元件供应数”显示画面中单击初始化，则显示初始化画面。
在此处的设置对所有的元件有效。
图 4-4-1-1-4 元件供应数
设置项目
内 容
自动 自动对所有元件的供应数进行初始化。当
为自动时，
可设置增加送料器的上限(默认为 20)。
最小化 将所有的元件供应数分别初始化为元件的吸取数据
的总数。
上限值设置为缺省值
将上限值的设置登录为默认。制作新程序时，作为
初始值应用。
20
4-81
第 1 部 基本篇 第 4 章 制作生产程序
4-4-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请充分理解本项内容，以便设置适宜生产程序的优化条件。
在菜单栏上
点击“优化”/“优化”
后，可显示“分配选项”画面。
优化,需要进行下列图示(包括”分配”的)5项条件设置。
单击标签，可切换各项目的画面。

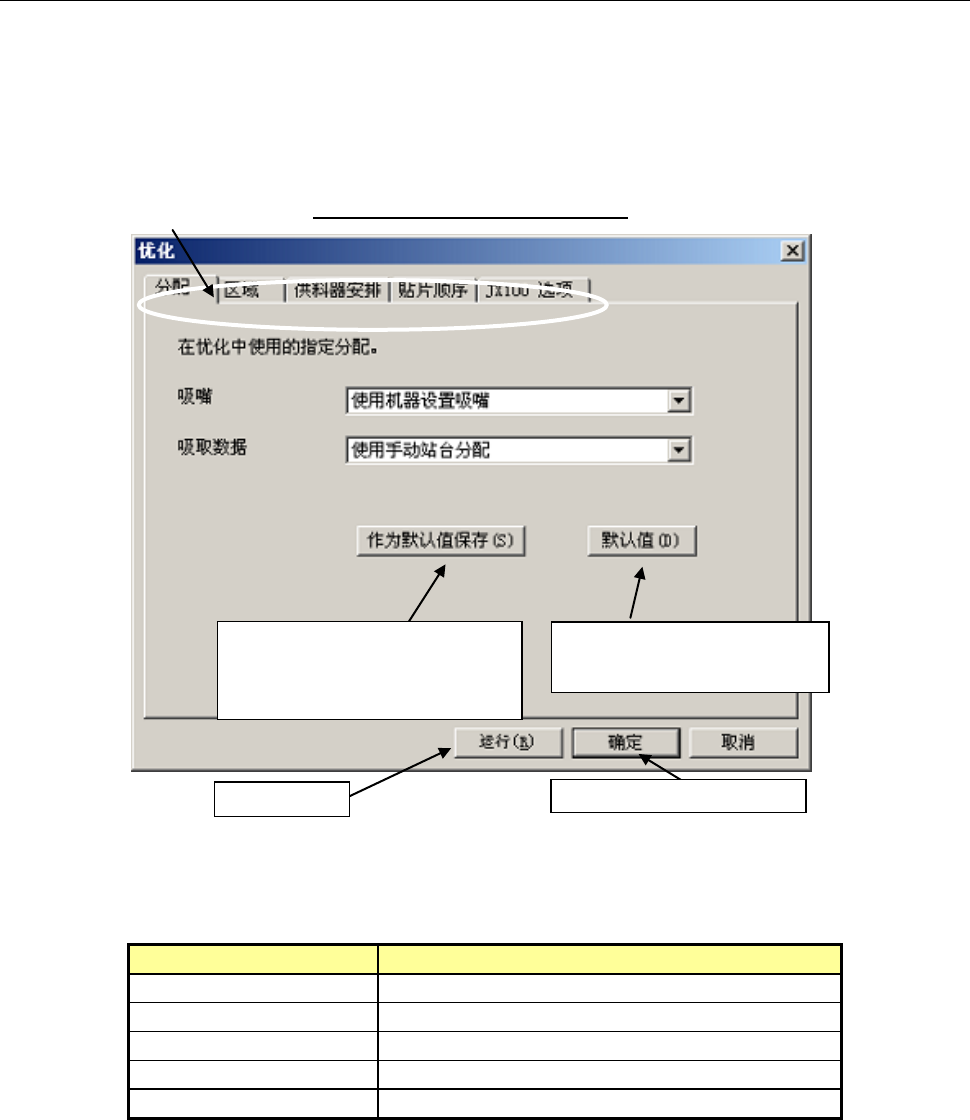

图 4-4-1-2-1 优化
表 4-4-1-2-1 优化选项的种类
选项的种类
用途
分配 指定吸嘴及吸取数据的分配条件。
区域 指定配置送料器的区域。
供料器安排 指定送料器配置方法。
贴片顺序 指定贴片顺序的显示方法。
JX100 选项 其他指定。
将设置的条件作为默认值保存，
从下次启动时，将显示最初设置
的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
运行优化。
保存设置内容，关闭画面。
