第 1 部 基本篇 第 4 章 制作生产程序 （ 1 ）分配 图 4-4-1-2-2 优化 1) 吸嘴 选择用“机器设 置设置吸嘴” , 或已优化的吸嘴 配置。 ①全部自动分配 ： 忽略机器设置的 吸嘴设置， 优化吸嘴配置。 在这种 情况下， 生产节拍加快， 但 需变更机器设置 ，准备工作可能多会 花时间。 ②使用固定吸嘴，空 ATC 上自动 分配 ：继续使用机器设置的固定吸嘴，根据 AT C 空白部优化结果 , 有时要追加配置必要的吸…
第 1 部 基本篇 第 4 章 制作生产程序
4-4-1-2 设置优化条件
随着上述 “元件供应数的设置”与本项“优化条件设置”，优化的结果将发生很大的变化。
请充分理解本项内容，以便设置适宜生产程序的优化条件。
在菜单栏上
点击“优化”/“优化”
后，可显示“分配选项”画面。
优化,需要进行下列图示(包括”分配”的)5项条件设置。
单击标签，可切换各项目的画面。
图 4-4-1-2-1 优化
表 4-4-1-2-1 优化选项的种类
选项的种类
用途
分配 指定吸嘴及吸取数据的分配条件。
区域 指定配置送料器的区域。
供料器安排 指定送料器配置方法。
贴片顺序 指定贴片顺序的显示方法。
JX100 选项 其他指定。
将设置的条件作为默认值保存，
从下次启动时，将显示最初设置
的条件。
使变更的设置无效，返回标准
设置(装置的初始值)。
运行优化。
保存设置内容，关闭画面。
4-82
第 1 部 基本篇 第 4 章 制作生产程序
（1）分配

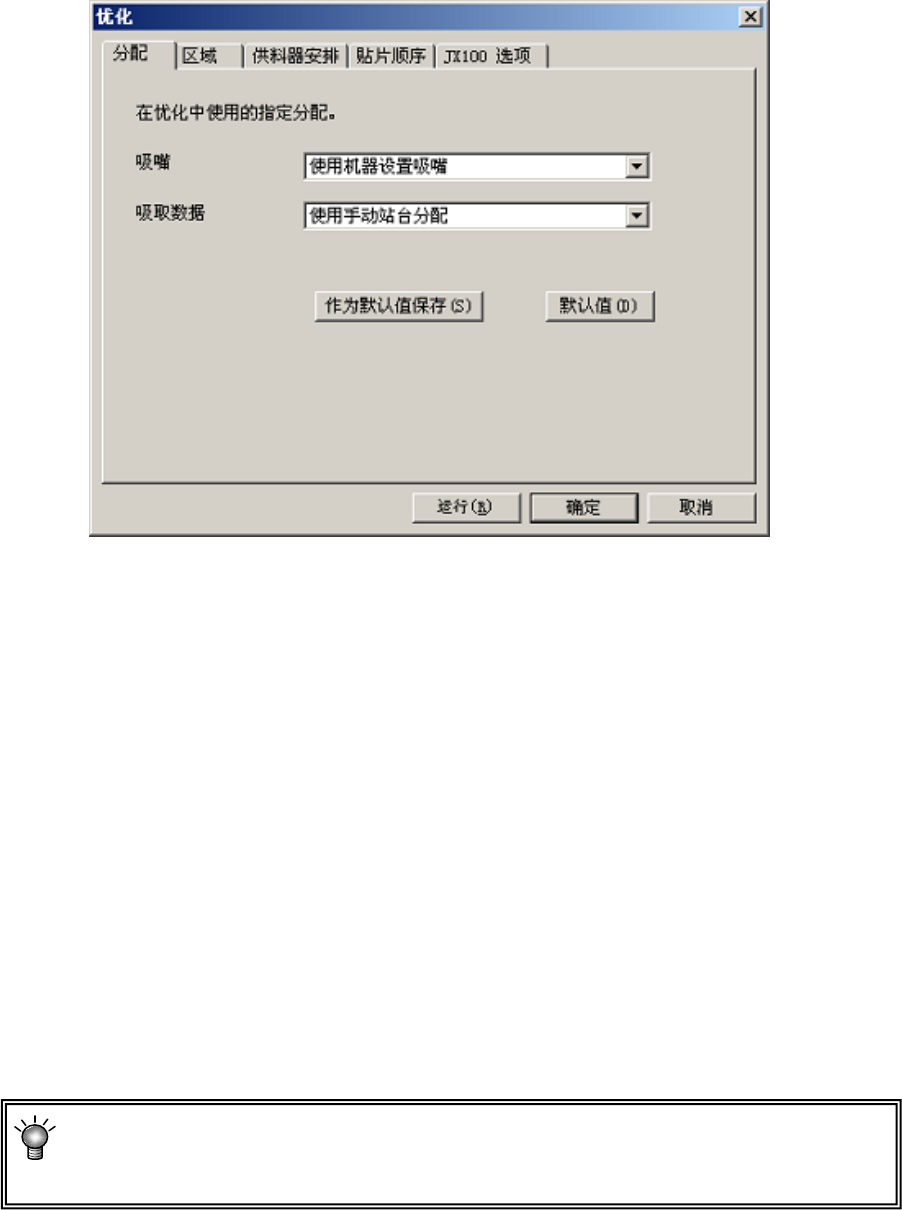

图 4-4-1-2-2 优化
1) 吸嘴
选择用“机器设置设置吸嘴”,或已优化的吸嘴配置。
①全部自动分配
： 忽略机器设置的吸嘴设置，优化吸嘴配置。在这种情况下，生产节拍加快，但
需变更机器设置，准备工作可能多会花时间。
②使用固定吸嘴，空ATC上自动分配
：继续使用机器设置的固定吸嘴，根据ATC空白部优化结果,
有时要追加配置必要的吸嘴。一般在吸嘴有富余时选择此项设置，但(对追加
的吸嘴)需要变更机器设置。
③使用固定吸嘴：
继续使用机器设置的吸嘴。可节省准备工作时间，请在小批量多品种生产时选
择此项设置。
2) 吸取数据
在吸取数据的“供应”项目上若已经指定了送料器配置时，可选择是按指定进行分配,还是忽
略该指定进行优化。
①分配[自动选择]状态项：
已被指定的送料器按指定配置，只对“自动选择”的送料器进行
优化。
②全部自动分配：
忽略已指定的送料器配置，全部进行优化。
进行过一次优化后，优化结果将被反映在吸取数据中。此后，编辑数据时，要重新进行优
化时请选择“
全部自动分配
”；只需追加变更部分时请选择“
分配[自动选择]状态项
”。
4-83
第 1 部 基本篇 第 4 章 制作生产程序
（2）区域
指定配置送料器的区域。
可将所有的送料器只配置在前面或后面。
图 4-4-1-2-3 优化
注：不使用“站台”。
●两面
：在整个区域的送料器台上配置送料器。
●仅仅前面
：仅在前面的送料器台上配置送料器。
●仅仅后面
：仅在后面的送料器台上配置送料器。
●前面优先
：优先在前面的送料器台上配置送料器。
●后面优先
：优先在后面的送料器台上配置送料器。
4-84
