第 1 部 基本篇 第 4 章 制作生产程序
（5）JX100 选项
选择“JX100选项”标签，则显示如下画面。
图 4-4-1-2-7 优化
1）基板/电路
设置是以电路为单位进行优化，还是以整个基板为单位优化。
● 基板优化：
对整块单电路板的电路展开优化。
生产速度会加快，但贴片顺序将变得复杂。
●电路优化：
逐条电路进行优化。
2）考虑元件种类、元件高度
制作密集元件贴片(邻接贴片)的程序时，可设置自动考虑元件高度的元件层。
选中本项后，按下列顺序进行贴片。
<考虑了元件种类、元件高度的贴片>
<贴片的优先顺序与元件种类、元件高度的关系>
贴片顺序①
贴片顺序②
贴片顺序③
4-87
第 1 部 基本篇 第 4 章 制作生产程序
优先顺序如下表所示，非铝电解电容器产品优先进行贴片。
非铝电解电容器产品
铝电解电容器产品
优先顺序 元件高度(mm)
优先顺
序
元件高度(mm)
1 0 < t ≦ 5.5
4
0 < t ≦ 5.5
2 5.5 < t ≦ 12.0
5
5.5 < t ≦ 12.0
3 12.0 < t
6
12.0 < t
<层的优先顺序>
各层的相互关系如下。
优先顺序 层种类
1 贴片层
2 元件层
3 元件种类·高度层
未在“操作选项”/“生产(暂停)”中选中“元件用完时暂停”时，如果
生产中因元件用完等无法贴片，则将忽略该元件继续进行贴片。
该元件将在补满后重新开始时被最后贴片。此时，考虑到元件高度的生产
条件有可能会破坏。因此，在选择了
“考虑元件种类、元件高度”
时，建
议选择操作选项中的“元件用尽时暂停”。
3）从小口径吸嘴对象元件开始贴片：
选中后，优化为从使用小编号吸嘴的元件开始优先贴片。
4）根据贴片顶点安排的供料器已安装在基板的中心：
设置送料器配置基准的贴片峰值点的计算方法。选中时，将基板的中心作为贴片峰值点配置送
料器，在“送料器配置选项”的“贴片峰值点”设置为无效。
4-88
第 1 部 基本篇 第 4 章 制作生产程序
4-4-2 执行优化
4-4-2-1 执行优化

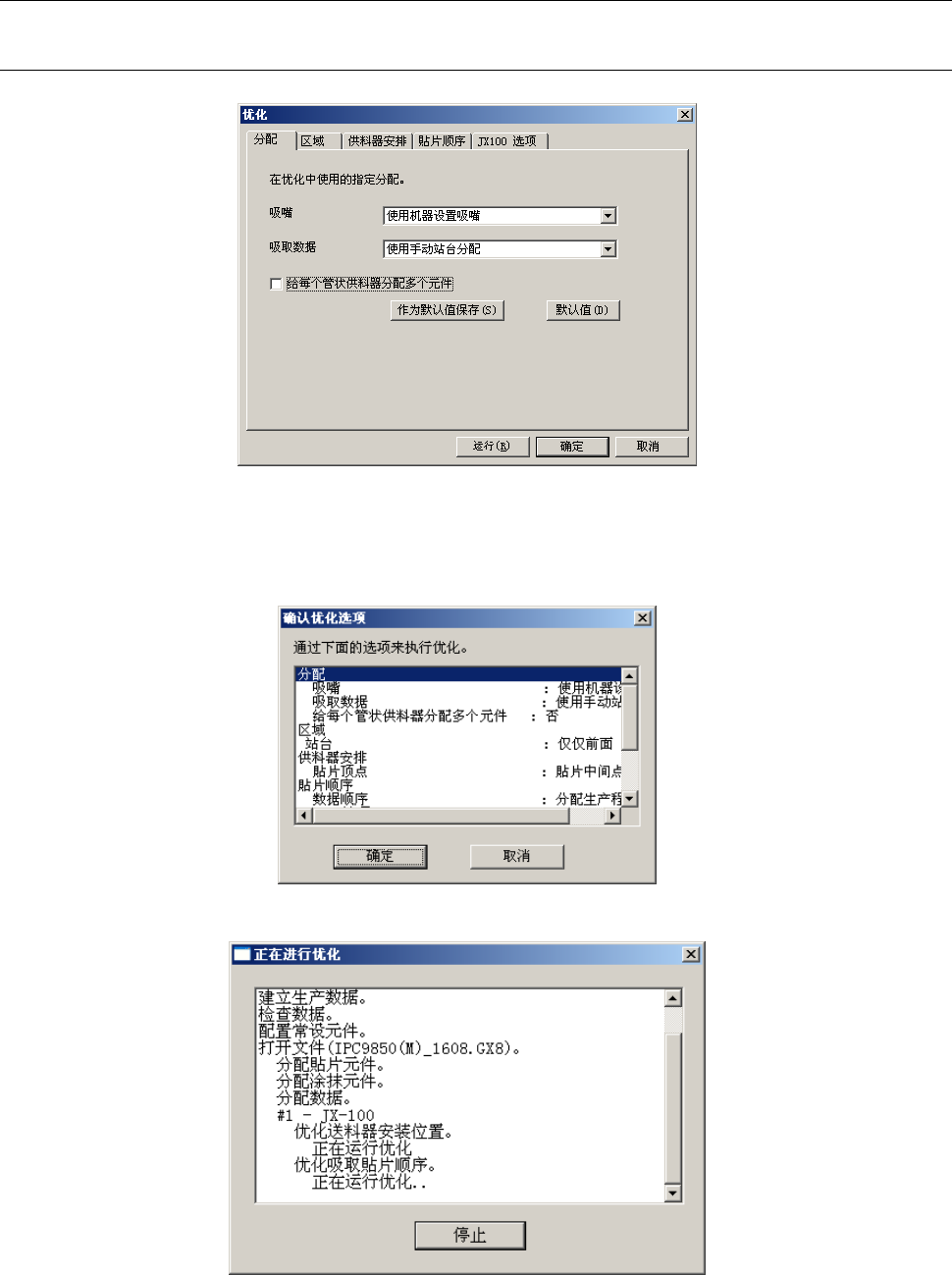

（1）在优化条件设置画面中，按下“执行”按钮，开始优化处理。
图 4-4-2-1-1 优化
（2）显示“确认优化选项”画面。
1）单击“确定”后，进行优化。
2）显示正在进行优化的画面。
4-89
