第 1 部 基本编 第 1 章 设备概要
1-2-4 对象元件及元件包装方式
(1) 适用元件尺寸 单位 mm
项目 激光识别 尺寸
长×宽
LNC60
最小 0.6×0.3（注 1）
最大 □33.5（一边长度:33.5）
元件高度 0.09～12.0 (注 2)
引脚间距、球间距 未定义。（根据用户的运用）
各种吸嘴识别的元件尺寸如下所示。
图 1-2-4-1 激光识别尺寸
注 1. 0603 元件的贴片条件：需要 HMS（JX-100:选购项）。此外，吸取动作为按顺序吸取。
注 2. 由于元件尺寸不同，最小元件的高度不同。要设置准确，取决于窗口宽度，元件的对角
幅度越小，最小元件的高度值就越小。最小元件的高度的关系，请参见下图。
JX-100 LED, X 方向的基板尺寸为 630～800mm 时，最大元件的高度为 9.0mm。
0.1
1
10 100
0.01
0.1
1
10
注 3. 超过□20mm 的，26.5×11 也可适用。（严格而言长边 26.5mm 以下，短边 20mm 以下，且
对角 30.7mm 以下的元件可以适用）
吸嘴号
同时可测量元件尺寸 最大元件尺寸
1
0.6 × 0.3mm
～
□10.0mm
（直径 15.0mm 以内）
□20.0 ㎜（注 3）
2
3
□33.5 ㎜
4
5
□20.0 ㎜（注 3）
6
mm
元件对角的宽度／２〔 mm 〕
＜最小元件高度摘录＞（单位：mm）
元件尺寸 对角
宽度/2
最小元件
高度
0.6×0.3mm 0.335 0.09
1.0×0.5mm 0.560 0.12
1.6×0.8mm 0.895 0.16
2.0×1.2mm 1.166 0.18
□5mm 3.535 0.45
□10mm 7.070 0.85
#1
#2
#3
#4
#5
#6
26.5
53.0
120.0
17
.5
1-19
第 1 部 基本编 第 1 章 设备概要
（2）对象元件（△为依赖用户运用的元件。）
元件名、形状、元件类型
适用
元件名
元件类型
引脚间距
/
（尺寸）
元件尺寸
方形芯片电阻 方形芯片元件
0603,1005,1608,2012
3216,3225,5025
○
方形芯片型 LED
凸圆型 LED
方形芯片 LED △
侧面凸圆型 LED
异形 LED
其他 △
网络电阻
(SOP,SOJ,PLCC
型除外
)
网络电阻 ○
圆筒形芯片电阻 圆筒形芯片
1.6×φ 1.0,
2.0×φ 1.25,
3.5×φ1.4,
5.9
×φ
2.2
○
多层陶瓷电容 方形芯片元件
0603,1005,1608,20123
216,3225,4532,575056
32
○
钽芯片电容 方形芯片元件 3216,3528,6032,7343 ○
铝电解电容 铝电解电容
引脚宽度
0.2mm 以上 3.5mm 以下
高度 10.5mm 以下 ○
GaAsFET GaAsFET
引脚宽度
0.2mm
以上
3.5mm
以下
○
芯片膜电容 方形芯片元件
6.5×4.5×2.7～
10.5
×
7.2
×
5
○
可变微调电容器、芯
片电位器、
微调电容
其他 ○
芯片电感器 方形芯片元件
1005,1608,2012,2520
3216,3225
○
SOT SOT
模部 1608/2012,
SOT-23,SOT-89,
SOT-143,SOT-223
○
SOP,TSOP,HSOP SOP,TSOP,HSOP
间距
0.65/0.8/1.0/1.27mm
□33.5mm 以下
○
间距
0.5mm
以下
□
33.5mm
以下
△
SOJ SOJ
间距 1.27mm
□33.5mm 以下
○
间距 小于 1.27mm
□33.5mm 以下
△
PLCC
PLCC
间距 1.27mm
□33.5mm 以下
○
QFP,BQFP,QFN QFP,BQFP,QFN
间距 0.8mm 以上
□33.5mm 以下
○
间距 小于 0.8mm
□33.5mm 以下
△
ＢＧＡ ＢＧＡ
间距 1.0mm 以上，小于
2.0mm（交错排列时 3.0mm
以下）
（球径：0.4mm 以上
1.0mm
以下）
□33.5mm 以下 ○
单向引脚插头
双向引脚插头
Z 引脚插头
单向引脚插头
双向引脚插头
Z 引脚插头
间距 0.8mm 以上
□33.5mm 以下
○
间距 小于 0.8mm □ 33.5mm 以下 △
IC 插座(J 形引脚
鸥翼式
带减震器)
J 形引脚
鸥翼式
带减震器
间距 1.0/1.27mm 以下 □33.5mm 以下 ○
元件尺寸根据吸嘴而不同。1,2,5,6 吸嘴可适用□20mm；3,4 吸嘴可适用最大□33.5mm。
1-20
第 1 部 基本编 第 1 章 设备概要
1-2-5 基板规格
（1） 基板条件
基板规格
JX-100 JX-100 LED
基板尺寸
最小
(X) 50mm x (Y)50mm
最大 (X) 330mm x (Y) 250mm
传送 1 次 时 ：（ X）410mm x（Y）
360mm
传送 2 次 时 ：（ X）800mm x（Y）360mm
基板厚度
最小
0.4mm
最大
2.0mm
最大允许重量
1000 g 2000g
翘曲允许值
每 50mm 允许在 0.2mm 以下。上翘，下翘各在 1mm 以下(根据 JIS B 8461)
基板材质
纸酚、环氧玻璃
(X)：基板传送方向 (Y)：与基板传送垂直的方向
(2) 基板限制条件
1) 不可贴片的范围
は搭載不可範囲
3 mm
3 mm
50～250mm
50～330mm

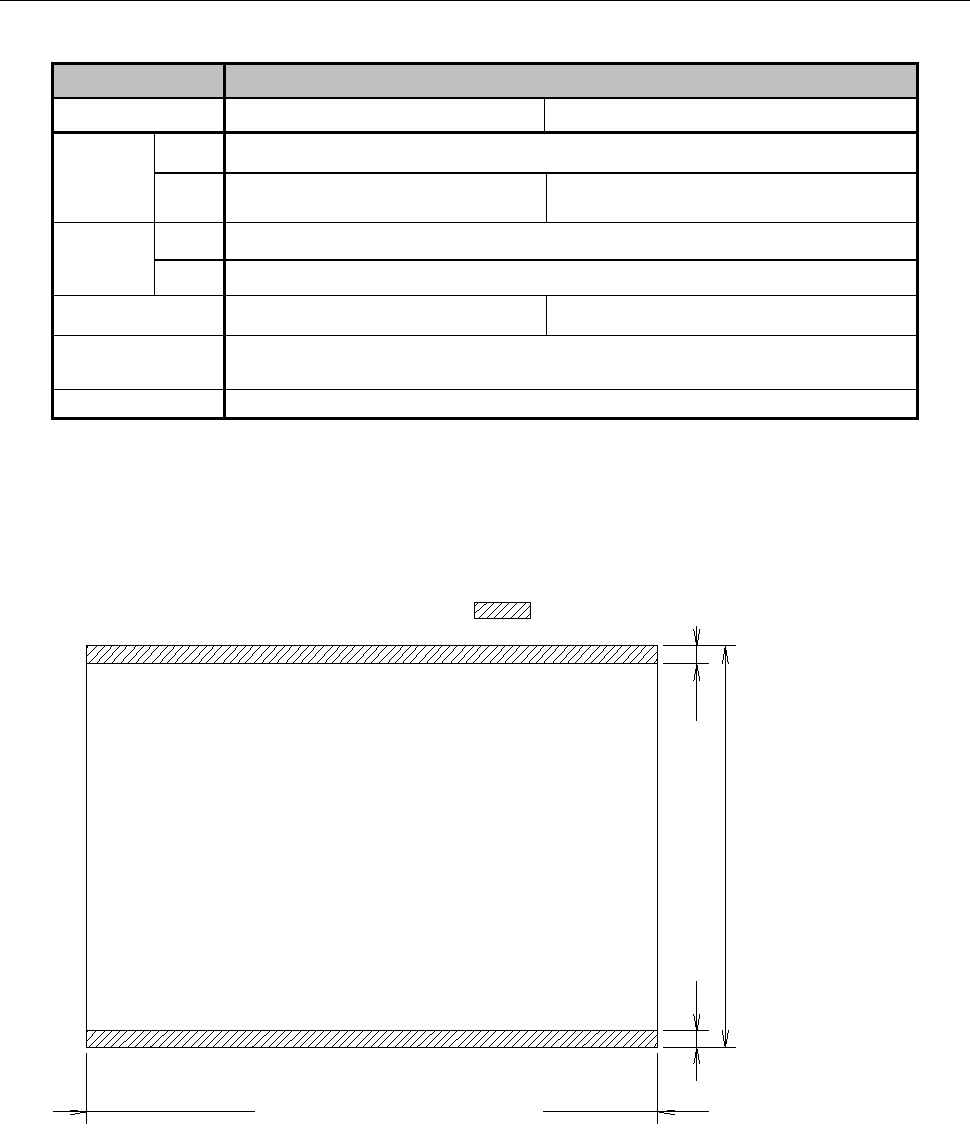

图 1-2-5-1 基板上面不可贴片范围(基板上面图)
为不可贴片范围
JX-100 50～330mm
JX-100 LED 50～410（800）
mm
JX
-100 50～250mm
JX
-100 LED 50～360mm
1-21
