第 1 部 基本篇 第 4 章 制作生产程序 c) 显示元件数据的扩展 标签的设定内容。 分别对各数据输 入需要变更的值 ，单击“下一步 ”。 图 4-5-1-1-10 替换 设定画面 (3) 4- 104
第 1 部 基本篇 第 4 章 制作生产程序
② 设定替换值

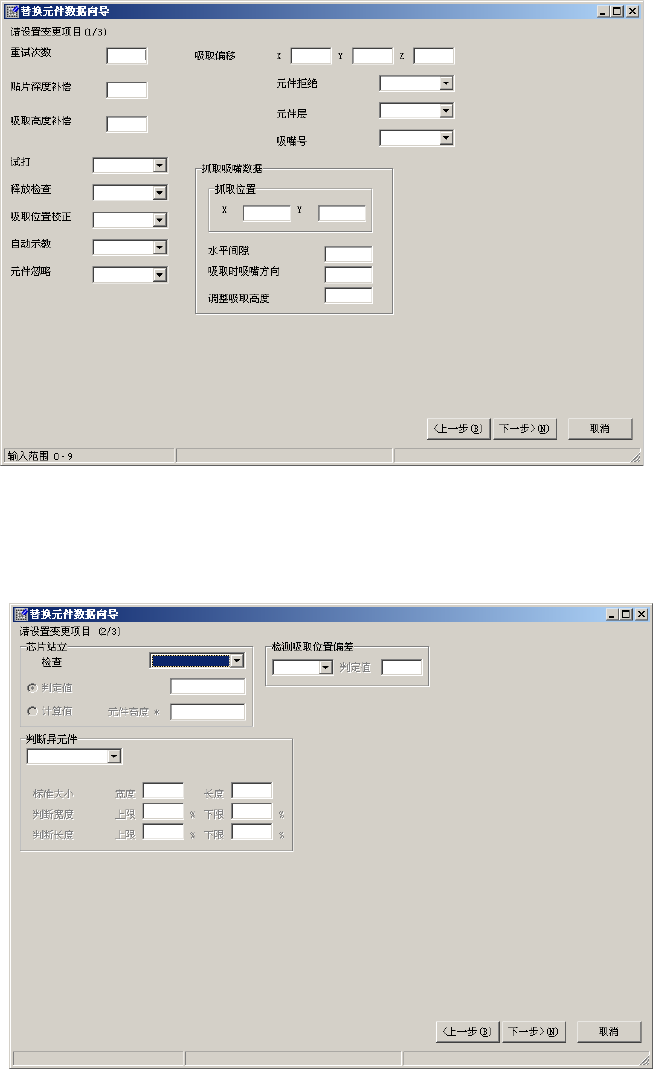

a)显示元件数据的附加信息标签画面。
请输入需要变更的附加信息的各项数据，单击“下一步”。
图 4-5-1-1-8 替换设定画面(1)
b）显示元件数据的检查标签画面。
输入需要变更的元件数据，单击“下一步”。
图 4-5-1-1-9 替换设定画面(2)
4-103
第 1 部 基本篇 第 4 章 制作生产程序

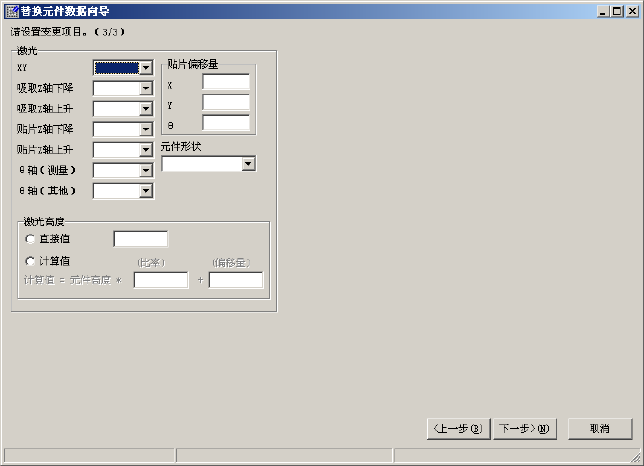

c) 显示元件数据的扩展标签的设定内容。
分别对各数据输入需要变更的值，单击“下一步”。
图 4-5-1-1-10 替换设定画面(3)
4-104
第 1 部 基本篇 第 4 章 制作生产程序

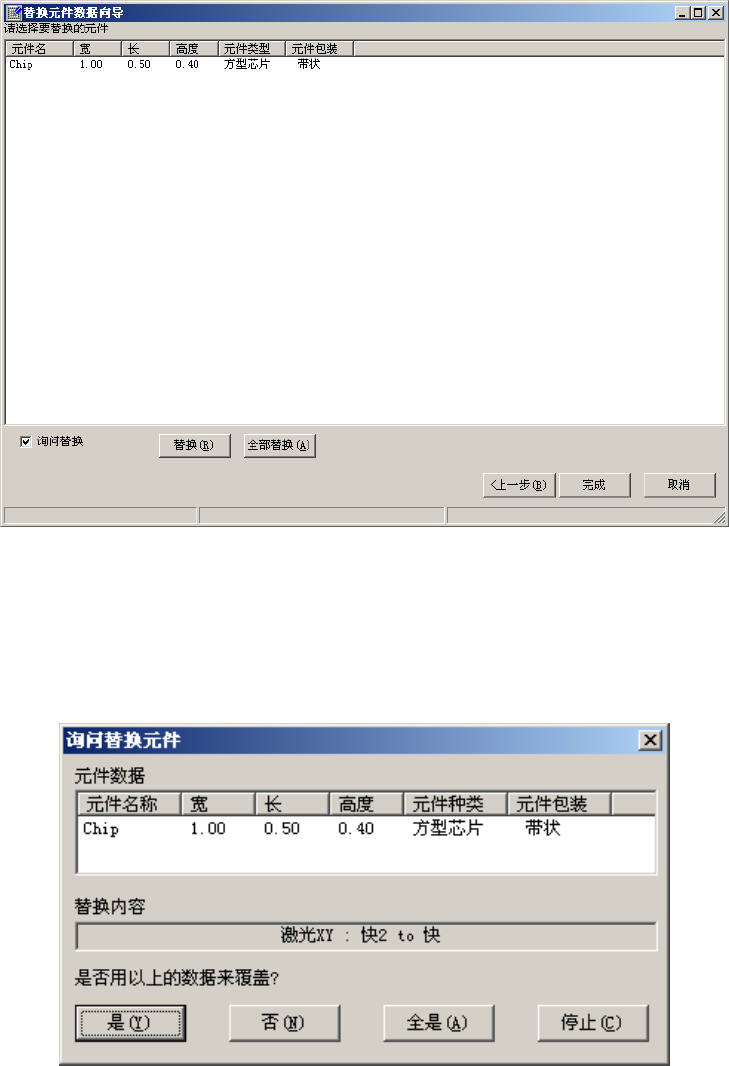

③ 元件选择(一览显示)
显示迄今为止输入的内容。
图 4-5-1-1-11 确认替换内容
●替换 ：
逐一变换已选择行的数据。
●全部替换：
进行所有数据的变换。
●询问替换：
选中选项时，在对每1项的变更替换前，询问确认替换内容的画面。
图 4-5-1-1-12 询问变更内容的对话框
4-105
