第 1 部 基本篇 第 4 章 制作生产程序
● 执行结果例
元件 ID X Y 角度 元件名
R1 5.00 10.00
45.00
1608-A
R2 10.00
10.00
0.00 1608-A
复制次数 X:
3 X 间距:
0.5
复制次数 Y:
1 Y 间距：
1
R1 5.00 10.00 45.00 1608-A
R1 10.00 10.00 0.00 1608-A
# 5.50 10.00 45.00 1608-A ·复制块将被插入指定行的上方。
·元件 ID 全部为“#”。
# 10.50 10.00 0.00 1608-A
# 6.00 10.00 45.00 1608-A
# 11.00 10.00 0.00 1608-A
# 6.50 10.00 45.00 1608-A
# 11.50 10.00 0.00 1608-A
# 5.00 11.00 45.00 1608-A
# 10.00 11.00 0.00 1608-A
# 5.50 11.00 45.00 1608-A
# 10.50 11.00 0.00 1608-A
# 6.00 11.00 45.00 1608-A
# 11.00 11.00 0.00 1608-A
# 6.50 11.00 45.00 1608-A
# 11.50 11.00 0.00 1608-A
在以下情况时将发生错误，并显示错误信息。
① 数据数超过能够输入的最大件数。

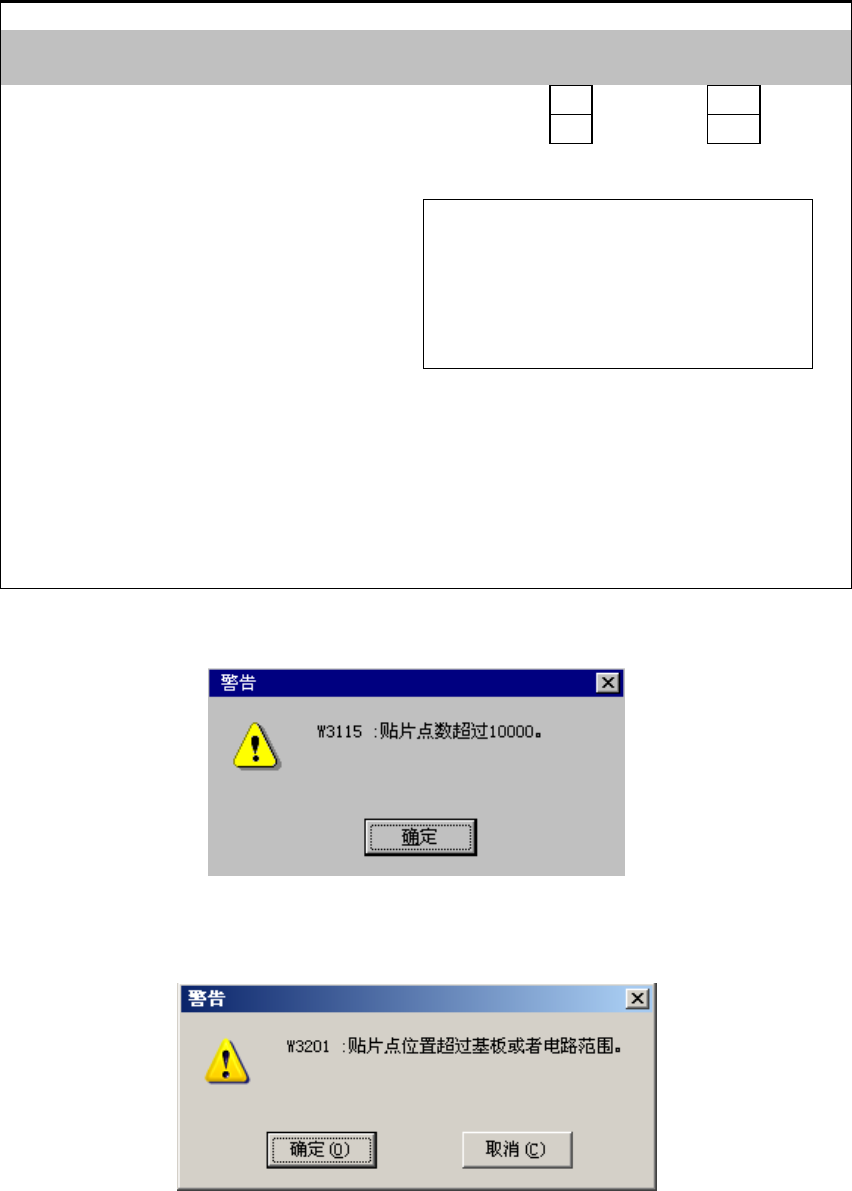

图 4-5-1-1-15 数据数超出范围
·确定：停止复制。此时，所有数据将不被复制。
② 贴片点位置超出基板或电路的范围。
图 4-5-1-1-16 贴片点位置超出错误
·确定：继续复制。在复制数据上出现超出范围标记。
·取消：停止复制。
4-108
第 1 部 基本篇 第 4 章 制作生产程序
② 吸取数据
当为吸取数据时，将光标所在行复制插入到下一行。执行命令后，光标的位置移动到被复制的行
的最左边的输入字段中。
可指定X的复制次数、Y的复制次数、X间距、Y间距，对X方向的吸取位置、Y方向的吸取位置加减
的同时,进行矩阵状复制。
吸取数据可用托盘元件(托盘支架)执行展开粘贴。
吸取数据，不能选择多项进行复制。

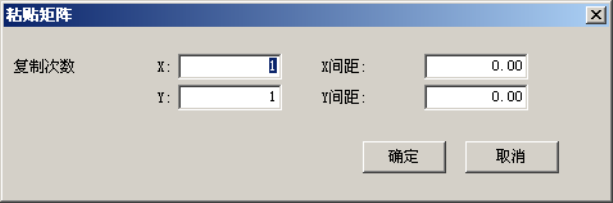

图 4-5-1-1-17 展开粘贴的对话框
①复制次数 X ：指定在X方向的复制次数。
②复制次数 Y ：指定在Y方向的复制次数。
③X间距 ：指定X方向的贴片或吸取位置的增加部分或减少部分。
④Y间距 ：指定Y方向的贴片或吸取位置的增加部分或减少部分。
⑤确定 ：执行粘贴。
⑥取消 ：停止粘贴。
4-109
第 1 部 基本篇 第 4 章 制作生产程序
● 执行结果例
元件
名称
包装
方式
供应
装置
角度
供应 编号
通道 X1 Y1 Z X2 Y2 X3 Y3
R1
托盘
类型 1
0
后面
50
*
119.00
-51.70
-4.00
119.00
38.30
209.00
-51.70
复制次数 X: 2 X 间距: 100
复制次数 Y: 1 Y 间距: 50
R1 托盘
类型 1
0 后面 50 *
119.00
-51.70
-4.00
119.00 38.30 209.00
-51.70
R1 托盘
类型 1
0 后面 50
* 139.00
-46.70
-4.00
139.00 43.30 229.00
-46.70
R1 托盘
类型 1
0 后面 50
* 129.00
-46.70
-4.00
129.00 43.30 219.00
-46.70
R1 托盘
类型 1
0 后面 50
* 119.00
-46.70
-4.00
119.00 43.30 209.00
-46.70
R1 托盘
类型 1
0 后面 50
* 139.00
-51.70
-4.00
139.00 38.30 229.00
-51.70
R1 托盘
类型 1
0 后面 50
* 129.00
-51.70
-4.00
129.00 38.30 219.00
-51.70
·复制块将被插入指定行的上方。
在下面的情况时将发生错误，并显示错误对话框。
① 吸取位置超出吸取坐标。

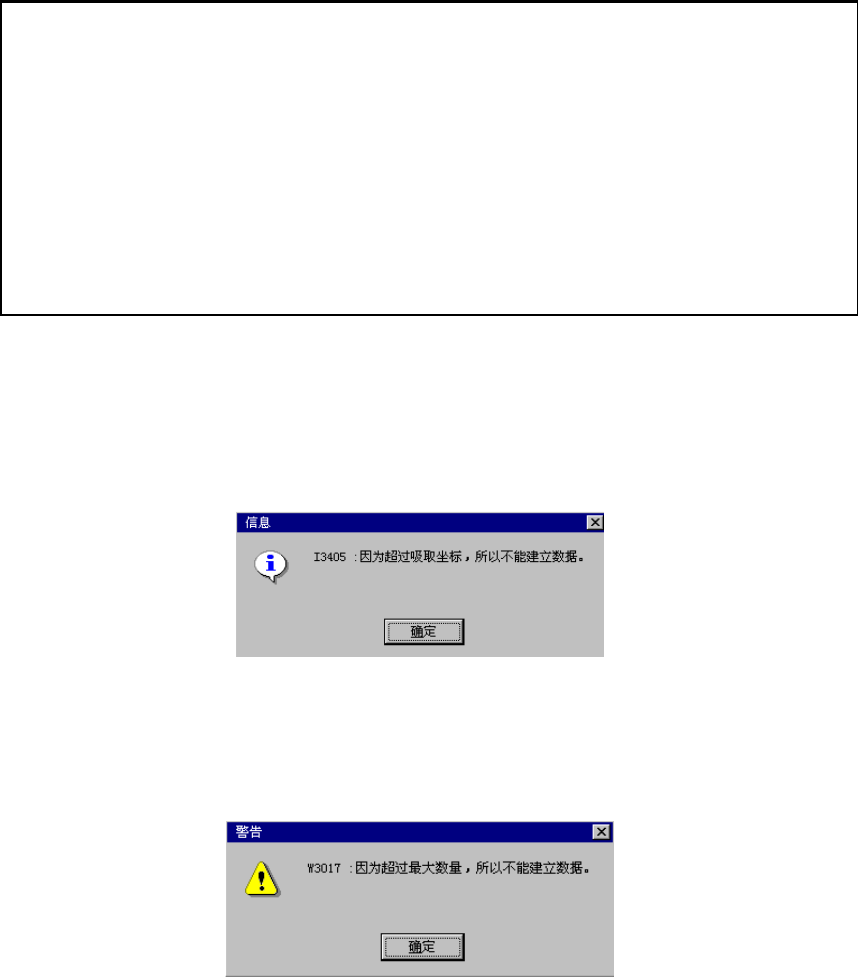

图 4-5-1-1-18 吸取位置超出范围错误
·确定：停止复制。此时，所有数据将不被复制。
② 超出托盘元件的最大吸取件数。
图 4-5-1-1-19 最大吸取数超出错误
·确定：停止复制。此时，所有数据将不被复制。
4-110
