第 1 部 基本篇 第 4 章 制作生产程序

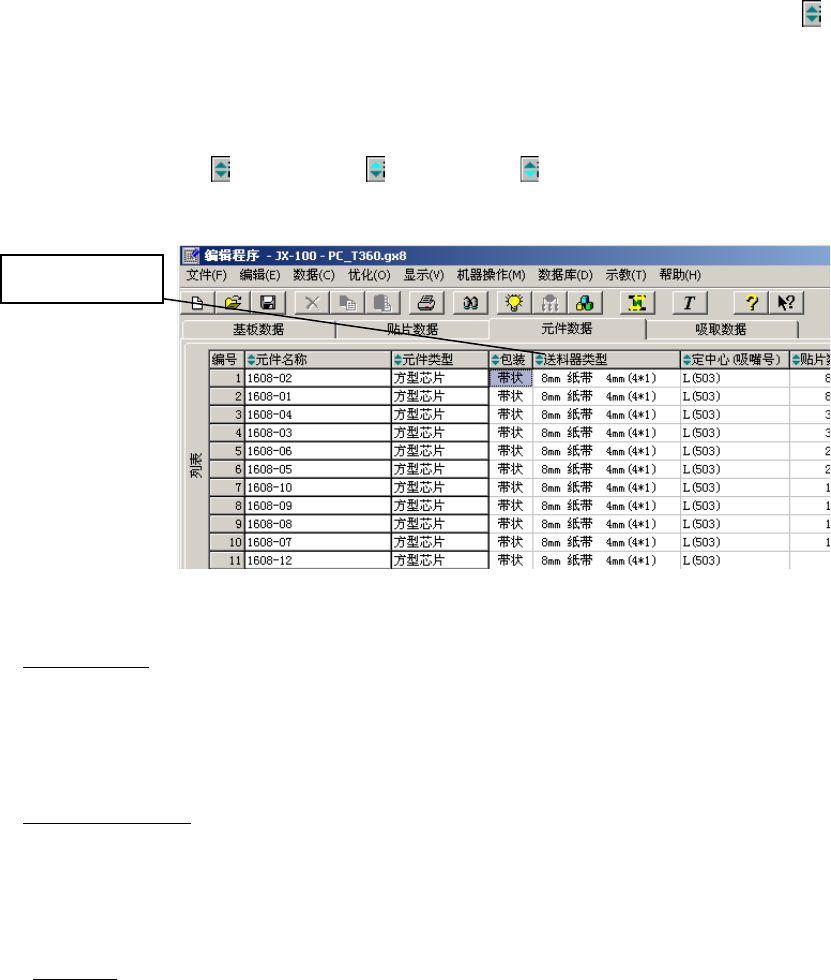

（2）列表画面的排序功能
当鼠标在列表画面上的列顶端行（标明项目名称的区域）出现排序图像标记（
）时，双击
该标题，即可把该标题变为排序键，对数据进行排序。
每双击一次，按下列排序变换功能（执行该功能后，画面显示按标题重新排序的列表。）
解除排序 （
）→ 升序（ ）→ 降序（ ）→ 解除排序
图 4-5-1-2-2 排序画面举例 （以定心为排序键按升序重排序）
清除排序状态
进行文件读入处理，或进行优化处理、或执行了机器操作－连续测量时，排序状态的画面即被
全部清除。
在送料器画面上更改吸取数据后，吸取列表画面上的排序状态也将被清除。
排序时的编辑命令
有一部分命令,在排序状态下无法使用。
无法使用的命令包括：“剪切”、“删除”、“插入行”、“分行”、“展开粘贴”。
上述命令，请在未进入排序状态下进行。
排序项目
在贴片列表画面、元件列表画面上：
所有项目，都可以做为排序键，显示出排序数据。
吸取列表画面：
元件名称、包装状态、供应设备、供应（号码）均可做为排序键，使之显示出排序数据。
供应与号码的排序是互连的，点击其中一个题目都可进行排序。所出现的画面，供应装置均按
前面→后面的顺序排列，号码按升序、或降序排序显示。
双击列顶端行
4-114
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2 示教
示教是指一边直接看贴片位置等的图像一边对准位置。
示教分为X、Y坐标的示教、Z轴示教、标记形状的示教。可点击画面上的示教按钮，或使用 HOD
（选购项）进行操作。

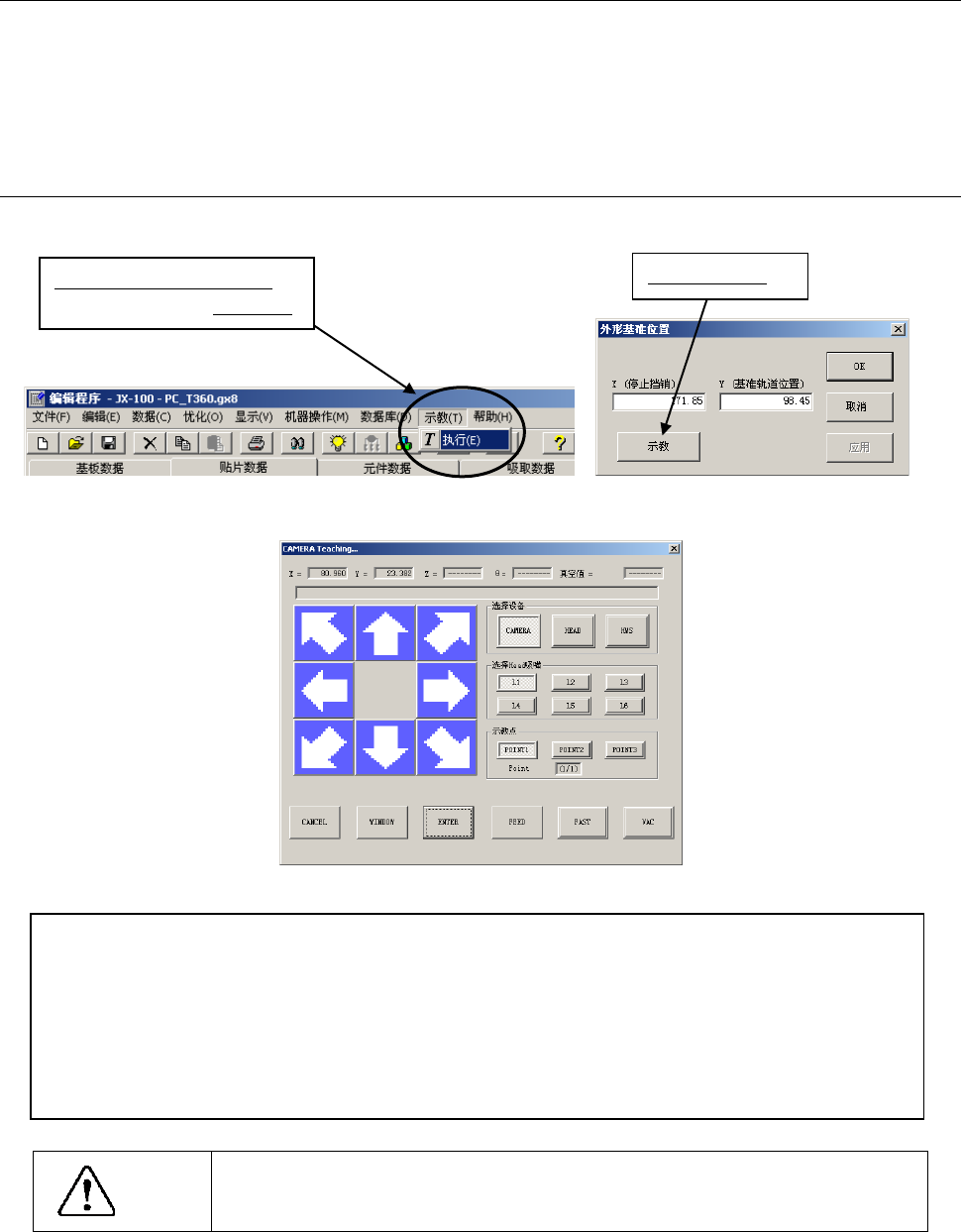

4-5-2-1 面板示教
从编辑程序或显示示教按钮的对话框中执行示教，会显示示教画面。
图 4-5-2-1-1 编辑程序示教 图 4-5-2-1-2 其他的示教（例）
图 4-5-2-1-3 摄像机示教画面
为了避免人身伤害，在操作 HOD 过程中，切勿将手放入装置内部，也不要将
脸和头靠近装置。
按下示教按钮
＜
操作步骤
＞
①使用鼠标选择示教位置。
②按下示教按钮。
③显示出可示教设备的示教画面。
④当选择摄像头时，摄像机的图像会显示在监视器上。请一边看着监视器，一边操作“移动按
钮”对准位置。
⑤要确定时，请按[ENTER]键，要取消时，则按[CANCEL]键。
注意
选择示教(T)／执行(E)，
或在工具栏里按下执行按钮
4-115
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2-2 摄像机示教
关于摄像机示教的详细操作情况请参见 4-5-2-8 章。
图 4-5-2-2-1 摄像机示教
①当前坐标、真空值
显示 XYZ
θ
轴的当前坐标、真空值。
②信息
显示信息。（例如「已到极限，无法移动」等）
③移动按钮
按移动方向的按钮时，OCC 会向该方向移动。
④选择设备
进行设备的选择。
⑤选择贴片头吸嘴
设备为贴片头时，对贴片头进行选择。
⑥示教点
选择示教的点数。详情请参见 4-5-2-1。
⑦［
CANCEL
］按钮
取消示教模式，退出。
［
WINDOW
］按钮
进入 WINDOW 示教模式。
［
ENTER
］按钮
确定示教模式，退出。
［
FEED
］按钮
顶推一次送料器，输送元件。
③
①
②
④
⑤
⑥
⑦
4-116
