第 1 部 基本篇 第 4 章 制作生产程序
4-5-2-2 摄像机示教
关于摄像机示教的详细操作情况请参见 4-5-2-8 章。

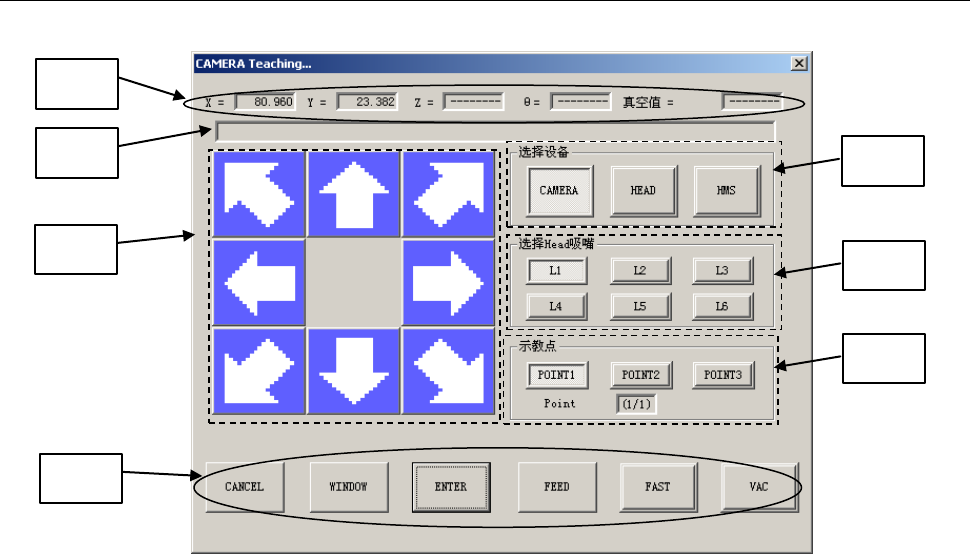

图 4-5-2-2-1 摄像机示教
①当前坐标、真空值
显示 XYZ
θ
轴的当前坐标、真空值。
②信息
显示信息。（例如「已到极限，无法移动」等）
③移动按钮
按移动方向的按钮时，OCC 会向该方向移动。
④选择设备
进行设备的选择。
⑤选择贴片头吸嘴
设备为贴片头时，对贴片头进行选择。
⑥示教点
选择示教的点数。详情请参见 4-5-2-1。
⑦［
CANCEL
］按钮
取消示教模式，退出。
［
WINDOW
］按钮
进入 WINDOW 示教模式。
［
ENTER
］按钮
确定示教模式，退出。
［
FEED
］按钮
顶推一次送料器，输送元件。
③
①
②
④
⑤
⑥
⑦
4-116
第 1 部 基本篇 第 4 章 制作生产程序
［
FAST
］按钮
在选择此按钮的状态下使 XY 轴运行时，移动速度会变快。
［
VAC
］按钮
真空 ON／OFF。
但是仅当设备为贴片头时，才可对该贴片头进行开/关。
4-5-2-3 贴片头示教
贴片头示教时，可选择 XY 轴、Z 轴、
θ
轴的各示教模式。
除此以外，与摄像机示教相同。
有关贴片头示教操作的详情，请参见 4-5-2-8 章。
（1）XY 轴示教
图 4-5-2-3-1 XY 轴示教
①移动轴
选择进行示教的模式。
［
XY
］ ： XY 轴示教模式
［
Z
］ ： Z 轴示教模式
［
Theta
］ ：
θ
轴示教模式
①
4-117
第 1 部 基本篇 第 4 章 制作生产程序
（2）Z 轴示教
图 4-5-2-3-2 Z 轴示教
①上下移动按钮
按上下移动的方向按钮时，贴片头会向该方向移动。
（3）
θ
轴示教
图 4-5-2-3-3
θ
轴示教
①角度按钮
θ
轴向 0°、90°、180°、270°各角度旋转。
②旋转按钮
θ
轴向＋方向、－方向各个方向旋转。
①
①
②
4-118
