第 1 部 基本篇 第 4 章 制作生产程序 （ 2 ） Z 轴示教 图 4-5-2-3-2 Z 轴示教 ①上下移动按钮 按上下移动的方 向按钮时，贴片头会 向该方向移动。 （ 3 ） θ 轴示教 图 4-5-2-3-3 θ 轴示教 ①角度按钮 θ 轴向 0 °、 90 °、 180 °、 270 °各角度旋转。 ②旋转按钮 θ 轴向＋方向、 －方向各个方向旋转 。 ① ① ② 4- 11 8
第 1 部 基本篇 第 4 章 制作生产程序
［
FAST
］按钮
在选择此按钮的状态下使 XY 轴运行时，移动速度会变快。
［
VAC
］按钮
真空 ON／OFF。
但是仅当设备为贴片头时，才可对该贴片头进行开/关。
4-5-2-3 贴片头示教
贴片头示教时，可选择 XY 轴、Z 轴、
θ
轴的各示教模式。
除此以外，与摄像机示教相同。
有关贴片头示教操作的详情，请参见 4-5-2-8 章。
（1）XY 轴示教

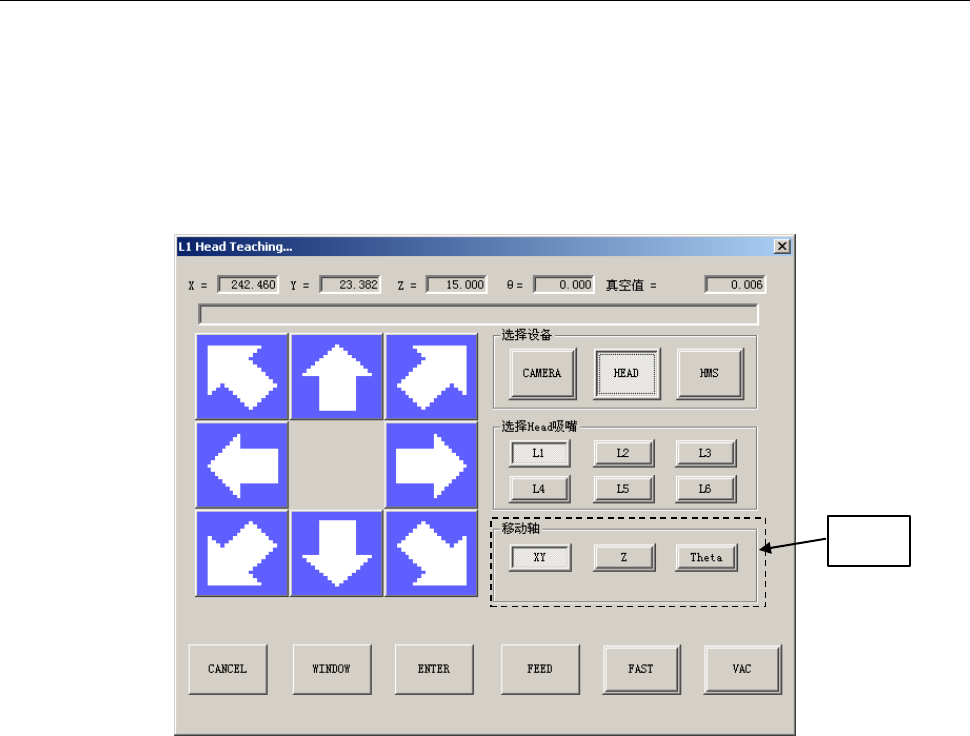

图 4-5-2-3-1 XY 轴示教
①移动轴
选择进行示教的模式。
［
XY
］ ： XY 轴示教模式
［
Z
］ ： Z 轴示教模式
［
Theta
］ ：
θ
轴示教模式
①
4-117
第 1 部 基本篇 第 4 章 制作生产程序
（2）Z 轴示教

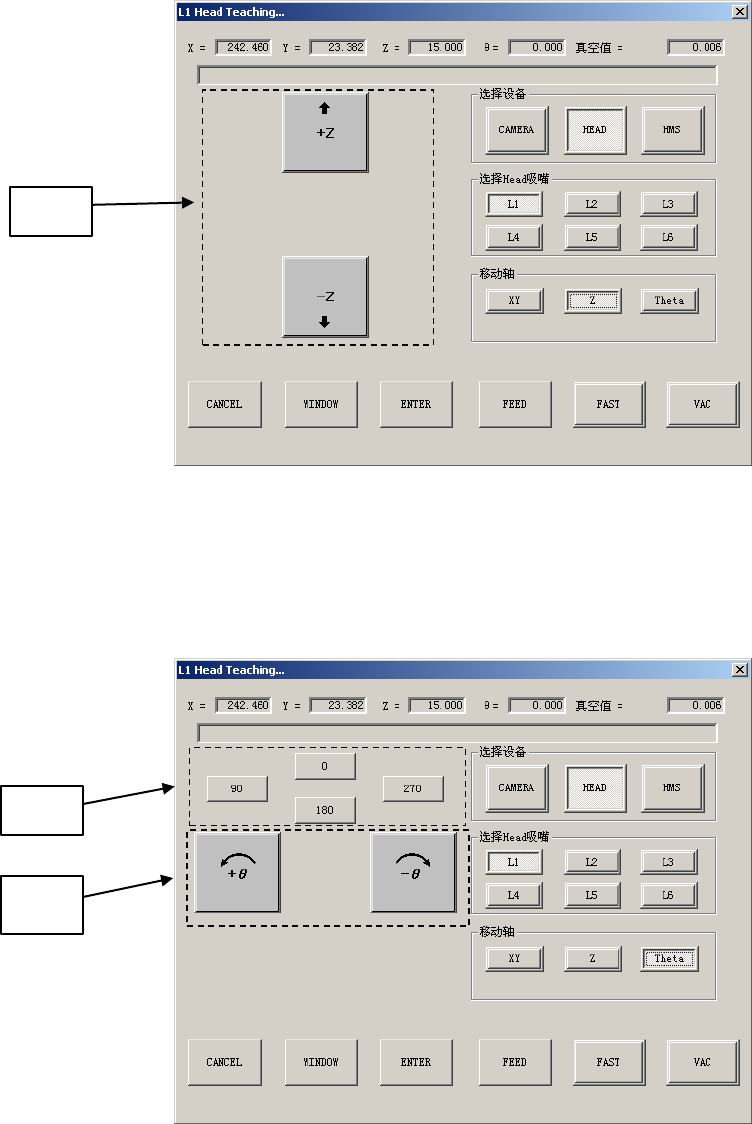

图 4-5-2-3-2 Z 轴示教
①上下移动按钮
按上下移动的方向按钮时，贴片头会向该方向移动。
（3）
θ
轴示教
图 4-5-2-3-3
θ
轴示教
①角度按钮
θ
轴向 0°、90°、180°、270°各角度旋转。
②旋转按钮
θ
轴向＋方向、－方向各个方向旋转。
①
①
②
4-118
第 1 部 基本篇 第 4 章 制作生产程序
4-5-2-4 HMS 示教
配备有 HMS（选购项）时，可按 HMS 规格进行高度方向的示教。
有关 HMS 示教的详情请参见 4-5-2-8 章。
图 4-5-2-4-1 HMS 示教
①移动按钮
按移动方向的按钮时，HMS 会向该方向移动。
①
4-119
