第 1 部 基本篇 第 4 章 制作生产程序
当标记识别不稳定时，请按下照明条件设置按钮，
设置照明条件
。
请在指定测定框的左上方前，设置照明条件。

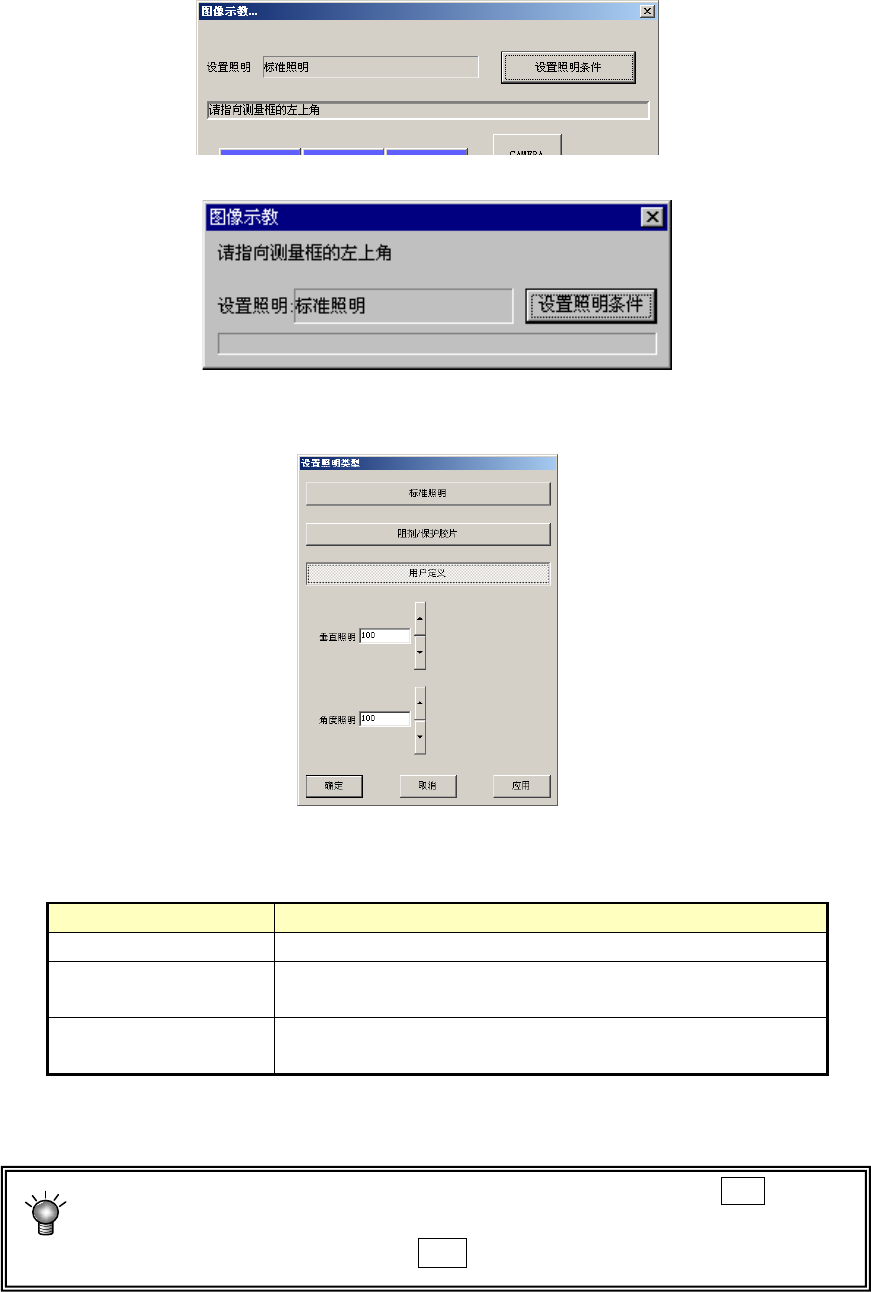

图 4-5-2-12-2 设置照明条件（面板）
图4-5-2-12-3 设置照明条件（HOD）
按下设置照明条件按钮，显示如下画面。请设置照明类型。
图 4-5-2-12-4 设置照明类型
·可按<应用>按钮确认所设定光量下的图像。
※ 设置照明类型，选择用户定义时，一般设置在50～200之间。设置50 以下时，
有时光量不稳定。
与标记相关的信息相同，仅需要对检出框进行重新示教时，按下HOD的NEXT键，即可
略过③的操作。
但在这种情况下，重新识别标记时，NEXT 键无效。
照明类型 处理
标准照明 识别通常的基板标记时使用。
阻剂/保护胶片
在标记上有阻剂/保护胶片，标准照明时标记反射不佳，识
别不稳定时使用。
用户定义
上述 2 种情况下标记的反射均不佳，识别不稳定时，直接
设定垂直、角度照明的光量时使用。
4-135
第 1 部 基本篇 第 4 章 制作生产程序
（2）使用镀锡照明时的示教
基板或电路上没有 BOC 标记时，可把镀锡印刷作为 BOC 标记注册。
识别标记时，需要标记的极性（区别黑白）、标记的大小、标记的形状、阈值（区别周围与
标记所需的亮度判断基准值）、检出框的大小，共 5 种信息。
＜步骤＞
① 把鼠标移到示教对象数据的标记位置上。
但，进行识别示教时，需要先输入好Ｘ、Ｙ坐标。

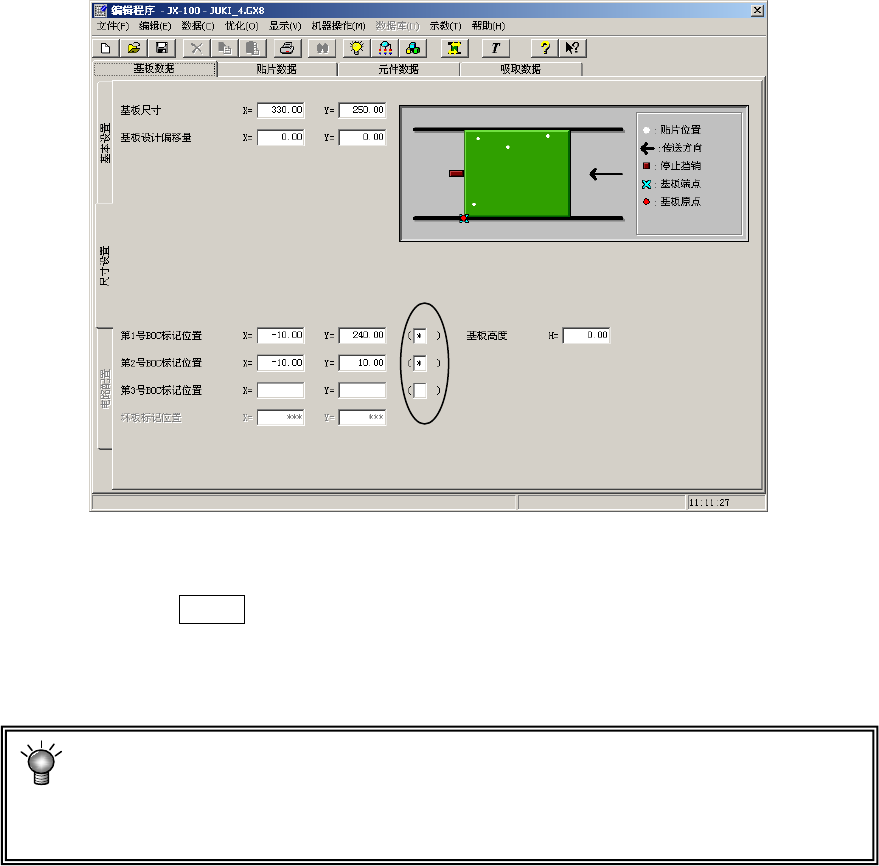

图 4-5-2-11-6 基板标记示教（１）
②请按下 HOD 的 CAMERA 键。
摄像机会移动到标记的 XY 坐标，在监视画面上显示（要求记忆的）示教对象的图案。
※在监视画面上没有要示教的图案时，请检查输入的坐标是否正确。
※陶瓷基板的标记（标记为白颜色）时，请之后再按下一次“CAMERA”键。按下摄像
机键后，会切换极性。
4-136
第 1 部 基本篇 第 4 章 制作生产程序

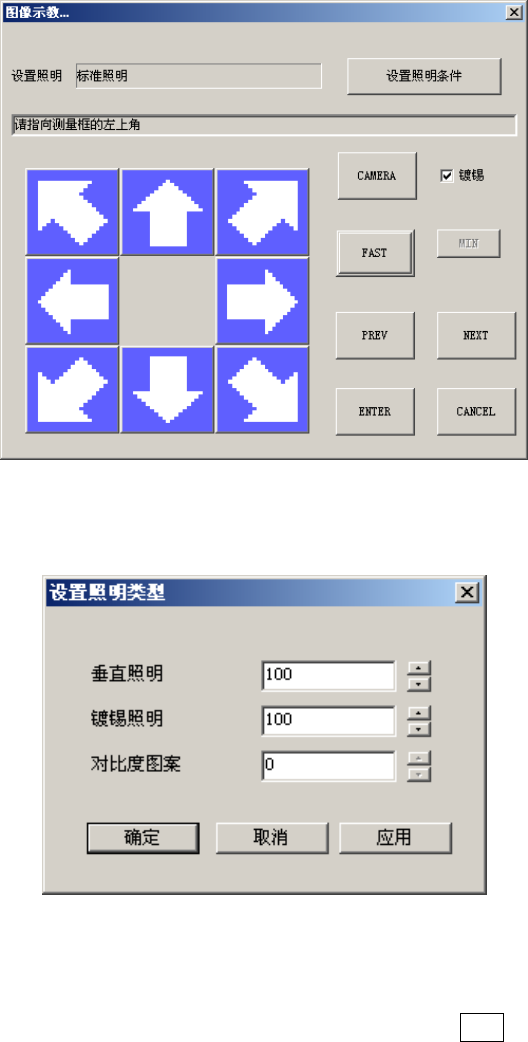

③指定测量框的左上之前，先勾选[镀锡]选项，再按下［设置照明条件］按钮。
但，若要进行识别的示教，应事先输入好标记的Ｘ、Ｙ坐标。
图 4-5-2-11-7
④显示下列镀锡照明用［设置照明类型］画面。请输入垂直照明、镀锡照明、对比度图案。
图 4-5-2-11-8
⑤请设置测量框。
按上面、左面、下面、右面的顺序，使用上下左右箭头键（按 FAST
键，标度框的移动速度会
变化）进行调整，设置标度框。
设置完成后，会自动识别标记，取得校正所必须的数据。
4-137
