第 1 部 基本篇 第 4 章 制作生产程序
4-5-3 环境设置
设置程序编辑环境。
从菜单栏中选择“文件”/“环境设置”，则显示设置画面。

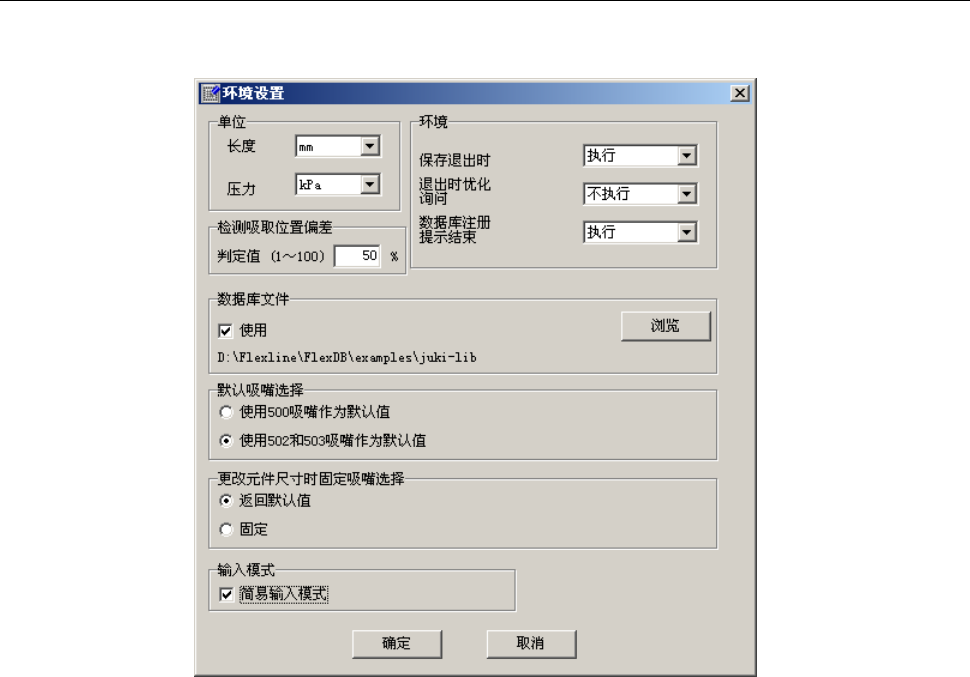

图 4-5-3-1 环境设置
(1) 单位
选择编辑时的长度、压力的显示单位。
●长度…从mm、1/100mm、inch中选择。
●压力…从kPa、级别中选择。
(2) 环境
1）保存退出时的状态
●执行
：在下一次启动编辑程序时重新显示以下的项目。
1.工具栏显示、不显示
2.读入文件名
3.窗口尺寸
程序编辑结束后，重启编辑程序时，打开上次最后使用的文件，进入尺寸设定画面。
●不执行
：重启编辑程序时，显示新文件名画面。
2）退出时优化询问
●执行
：在未优化的状态下结束程序，则显示询问是否进行优化。
●不执行
：不显示询问。
4-146
第 1 部 基本篇 第 4 章 制作生产程序
(3) 数据库文件
数据库是指注册元件数据(含图像数据)的文件(详细内容请参见“第2部第11章数据库”)。
程序编辑中可使用的数据库只有一个。
虽然也可以制作、运行多个数据库，但需根据程序指定使用的数据库。
<设置方法>
①单击“使用”左侧的选项，选择需要的项目。
②单击“浏览”，在“打开”画面中选择数据库文件。
图 4-5-3-2 打图文件
(4) 默认吸嘴选择
在“500号吸嘴”与“502·503号吸嘴”中指定要使用的吸嘴。通过此处的指定，“元件数据”
自动选择的吸嘴号将发生变化。
例)指定了“使用500吸嘴作为默认值”时
=>如果“元件数据”的元件尺寸输入为“2mm×1.2mm”，则将自动选择“500号吸嘴”。
(5) 检测吸取位置偏差设定值
检测吸取位置偏差时，为求出判定值，需要输入设定值。
有关检测吸取位置偏差的设定值和判定值，请参见本章[4-3-5-2-6 检查]检测吸取位置偏差的说明。
(6) 更改元件尺寸时固定吸嘴选择
“返回默认值”：变更元件尺寸时，变更为默认的吸嘴号。
“固定” ：即使变更元件尺寸，保持现在选择的吸嘴号不变。
(7) 输入模式
设置编辑程序的输入模式。
勾选“简易输入模式”后，在新建的制作基板数据可按向导形式（参见 4-3-3-3 章）进行输入。
另外，部分元件数据的输入会被限制。
4-147
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4 机器操作
操作主机的动作，执行各种作业。菜单上分成各种作业项目。
图 4-5-4-1 选择机器操作的画面
各项菜单项目及子菜单的功能概要。
菜单项目 子菜单 1 子菜单 2 概要
传送 基板搬入 将基板搬入或搬出主机。
基板搬出
HMS 夹紧
测量 单独
测量元件数据的各项详细值。
连续
检查 确认速度功能 进行模拟生产, 检查运行中的 XY
θ
偏移量。
确认
标记类
BOC
确认 BOC 标记识别及储存实测值。
坐标类 贴片位置 确认贴片数据的各坐标位置。
吸取位置 确认吸取数据的各坐标位置。
吸取高度 确认吸取数据的各高度位置。
管理 管理 标记数据库 标记数据库的各种操作。
