第 1 部 基本篇 第 4 章 制作生产程序 （ 3 ）测量操作 1) 单独测量 只对选择的元件 进行测量。 ① 设置单独测量的条件 从菜单栏中选择 “机器操作” / “测 量” / “单独”后，即 显示如下画面。 图 4-5-4-2-3 设置单独测量条件 a) 被检元件 显示 被检元件的内 容。 b) 吸取位置 显示吸取元件的 吸取位置的内容。 可改变前代 替元件及下一替代元 件的吸取位置。 当没有吸 取数据时，不显 示各项目，也不能…
第 1 部 基本篇 第 4 章 制作生产程序
3)关于进行测量时的各项动作
① 用于吸取的贴片头
可自动选择用于吸取的贴片头。使用贴片头时,优先使用安装完的吸嘴，以减少吸嘴的更换
次数。根据吸嘴的安装情况，每次测量时，吸取的贴片头可能不同。
② 测量后放回元件
测量后的元件将被放回原来的位置或被废弃。如下表所示，具体因包装方式而异。废弃时，
根据元件数据中“元件废弃”的设置，将元件废弃到指定的地点。
对于1mm以下的元件，在放回时可能会出现元件直立或元件倒置，请根据询问选择动作。
表 4-5-4-2-7 元件放回/废弃条件
包装方式 条件 1 条件 2 放回 废弃
带状
32mm 粘接送料器 － ○
32mm 粘接送料器以外
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ ○
散装
外形尺寸短边 1mm 以下 询问*1
外形尺寸短边 1mm 以上 ○ ○
托架 ○ ○
管状 － ○
*1
显示信息，选择是将元件放回还是废弃。连续测量时，在开始前询问。
③ 选择用于吸取的供给装置
如果同一元件有多个供给装置(吸取数据)，初始值时，从最初输入的数据中吸取元件。仅单
独测量可根据需要改变供给装置。
④ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用示教按钮或者HOD设备进行坐标示教，改变吸取坐标。
⑤ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标。也不能操作
送料器。
4-154
第 1 部 基本篇 第 4 章 制作生产程序
（3）测量操作
1)单独测量
只对选择的元件进行测量。
① 设置单独测量的条件
从菜单栏中选择“机器操作”/“测量”/“单独”后，即显示如下画面。

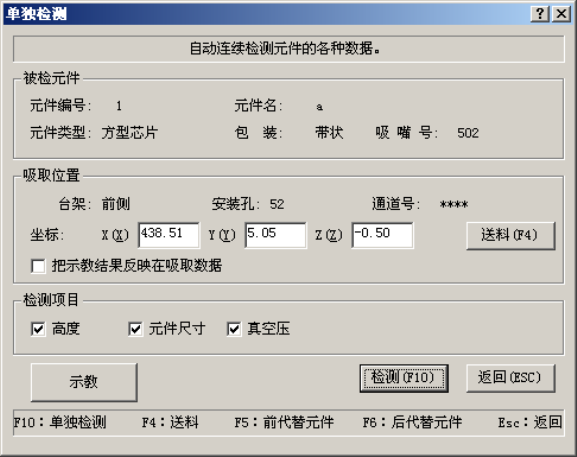

图 4-5-4-2-3 设置单独测量条件
a) 被检元件
显示被检元件的内容。
b) 吸取位置
显示吸取元件的吸取位置的内容。可改变前代替元件及下一替代元件的吸取位置。当没有吸
取数据时，不显示各项目，也不能进行吸取位置的变更、顶推送料器和示教。
● 送料
顶推一下送料器，供给元件(32mm的纸带除外)。
● 把示教结果反映在吸取数据
选择是否将示教的结果反映到吸取数据中。不勾选此项时，坐标仅适用于此次吸取时。
4-155
第 1 部 基本篇 第 4 章 制作生产程序
● 变更吸取坐标的方法
当用于测量的元件的吸取位置与实际有差异时，可以使用示教按钮或HOD示教贴片坐标。
此外，不进行示教而用手动输入也可变更坐标。
步骤1)将光标移动到X或Y坐标。
步骤2)按下示教按钮或HOD装置的键，进行坐标示教，然后按ENTER键进行确定。
图 4-5-4-2-4 正在示教（示教按钮时）
图 4-5-4-2-5 正在示教（HOD 时）
c) 检测项目
选择需要测量的项目。默认值为选择所有可测量的项目。根据元件种类，可测量的项目有所
不同。
设定结束后，单击单独检测的“检测”，进行单独测量。
4-156
