第 1 部 基本篇 第 4 章 制作生产程序 ④ 连续检测结束 检测 完指定条件的 所有元件 后，显示如 下信息。 图 4-5-4-2-17 连续 检测 结束 4- 164
第 1 部 基本篇 第 4 章 制作生产程序
③ 连续检测结果

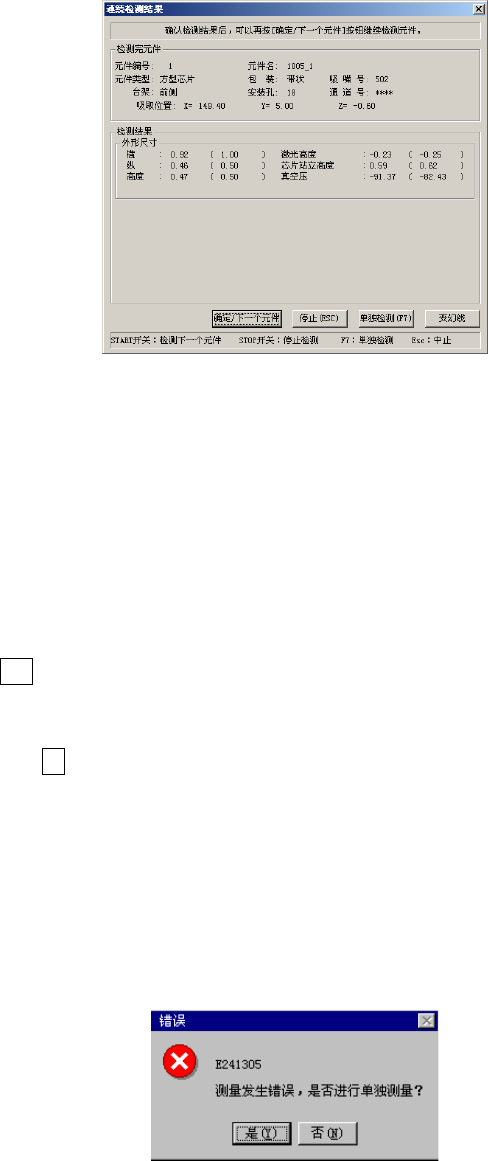

连续检测结束后，显示如下的结果画面。
图 4-5-4-2-15 连续
检测
结果
a) 检测完元件
显示元件内容及吸取位置。
b) 检测结果
显示检测结果的值。( )内显示原来的元件数据的值。未进行检测的项目显示***。
c) 确定/下一个元件
(<START>开关)
使检测结果生效，将结果的值储存到元件数据中。然后进行下一元件的检测。
d) 停止
(ESC键)
使检测结果无效，然后停止连续检测，返回原来的连续检测条件的设置画面。
e) 单独检测
(F7键)
转入单独检测模式。
f) 变幻线
从激光单元取得检测(SWEEP)数据，以图表（变幻线）显示元件的轮廓。
g) 检测错误
因某种原因在检测中发生错误时，显示如下信息。选择“是”，可转入单独检测模式。
图 4-5-4-2-16 连续
检测
错误
4-163
第 1 部 基本篇 第 4 章 制作生产程序
④ 连续检测结束
检测完指定条件的所有元件后，显示如下信息。
图 4-5-4-2-17 连续
检测
结束
4-164
第 1 部 基本篇 第 4 章 制作生产程序
4-5-4-3 检查
注意
为了避免人身伤害，在机器运行过程中，切勿将手和头伸入装置内部。
（1）检查速度
本项功能用于：通过模拟动作，对元件的吸取、识别、贴装时的 XY
θ
偏移值进行检查，以判断生产
程序的速度是否适宜。
检查速度功能流程概要，请见下图。
图 4-5-4-3-1 检查确认速度流程图
1) 检查速度的操作方法
检查速度操作概要
• 从菜单中选择 [检查速度] ，显示[以元件数据速度确认] 画面。
• 在[以元件数据速度确认] 画面上设置检查内容。
• 选择[检查]（[F10] 键）按钮：开始执行检查，检查结束后显示检查结果。
• 在检查结果画面上选择 [确定]（[F8] 键）时：将该检查结果输入到元件数据里，并返
回检查元件数据速度画面。
• 在检查结果画面上选择 [取消] （ESC 键）时：不输入检查结果，返回[检查元件数据
速度]画面。
• 在[以元件数据速度确认]画面上，可以用 HOD 的 NEXT，PREVIOUS 或 [F5] 键，[F6]
键
向替代元件移动。
开始检查速度
设定条件
（对话框）
确认速度检查
将结果存入
生产程序
显示结果
（对话框）
结束
开始检查
确定
取消
4-165
