第 1 部 基本篇 第 4 章 制作生产程序
4)检查结果
完成检查后显示如下检查结果对话框。

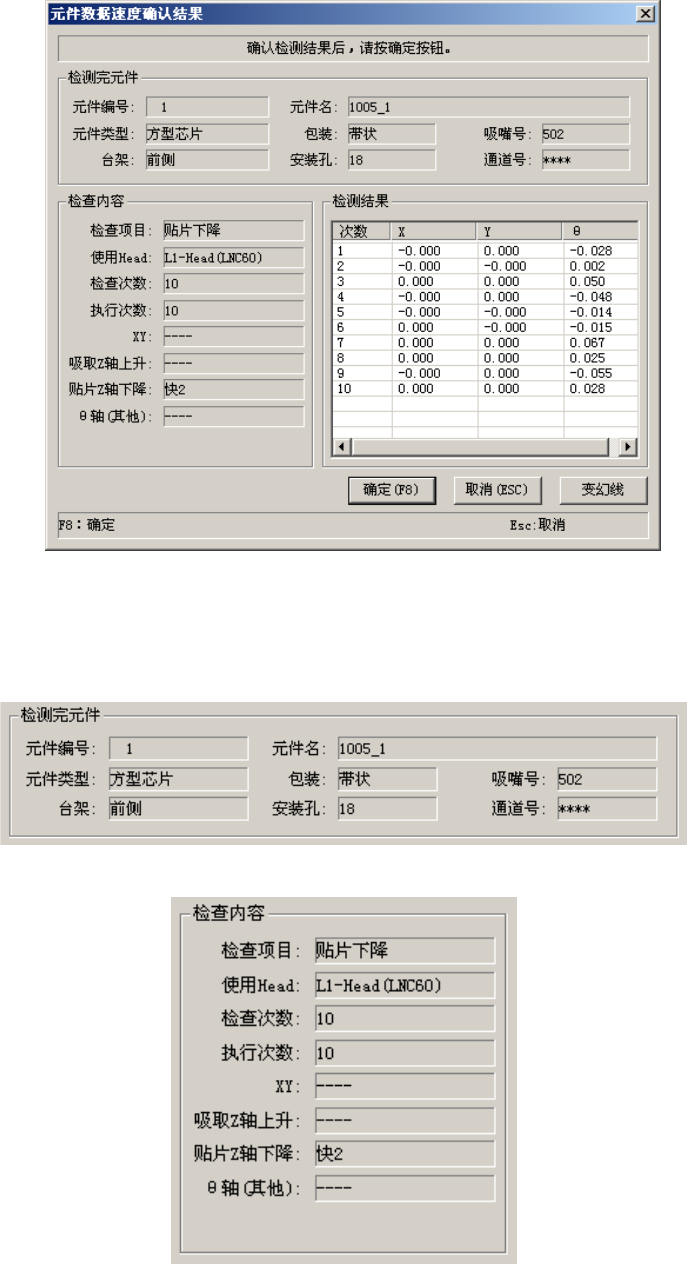

图 4-5-4-3-8 元件数据速度确认结果对话框
① 测量完元件
显示元件内容以及吸取位置。
② 检查内容
显示确认速度时所使用的检查内容。
4-170
第 1 部 基本篇 第 4 章 制作生产程序

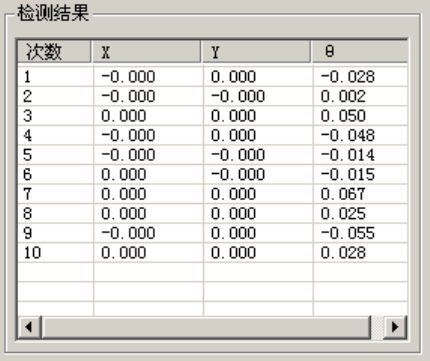

③ 检测结果
显示确认速度时的测量结果数值，XYΘ的偏差量。
显示吸取上升时、吸取是否成功的检查结果。
④ 确定（[F8] 键）
按下确定（[F8] 键）使检查结果成为有效值、并存入元件数据中。然后返回原来的确认速度
画面。
（更新后的内容为检查内容显示的轴的速度。）
⑤ 取消（[ESC] 键）
放弃检查结果，并返回确认速度原画面。
4-171
第 1 部 基本篇 第 4 章 制作生产程序
5)关于执行检查时的各项动作
① 检查后退回元件
检查后的元件有两种处理：将元件放回原位置、或废弃。其处理方式，取决于包装方式，
详见下表。废弃位置，按元件数据中设置的[元件废弃]位置废弃。
将１mm 以下的元件设置为放回原来位置时，可能发生元件站立、元件翻转，其处理方法请
从对话框的询问中选择。
表 4-5-4-3-2 放回元件／废弃条件
包装方式
条件１
条件 2
退回
废弃
带状 32mm 粘接送料器 － ○
32mm 粘接送料器
以外
外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
散装 外形尺寸短边 1mm 以下 询问
*1
外形尺寸短边 1mm 以上 ○ ○
托架 ○ ○
管状 － ○
*1
显示对话框，选择是将元件退回、还是废弃。
② 选择吸取送料装置
同一元件有多个供应装置（吸取数据）时，默认值为从最先输入的数据开始吸取元件。也
可根据需要、变更供应装置。
③ 手动吸取
没有吸取数据时，可手动将元件装上吸嘴。但此时，不能输入吸取坐标，也不能操作送料器。
4-172
