第 1 部 基本篇 第 4 章 制作生产程序

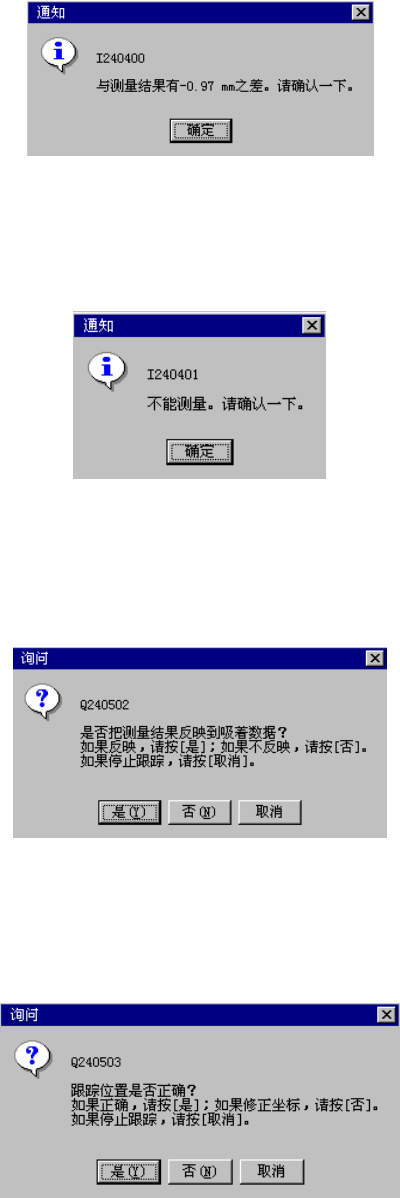

6) 跟踪吸取高度各点时的动作
①
如果在跟踪吸取高度的条件设定中已设定了
“与测量值间有差异则停止”
,
则与测量值间有差异时，会显示如下信息。
自动传送将停止，请确认吸取数据的高度值。
②
如果在跟踪吸取高度的条件设定中已设定了
“如果无法测量则停止”
,
则无法使用HMS测量时，会显示如下对话框。
自动传送将停止，请确认吸取位置。
③
如果在吸取高跟踪的条件设定中设定了
“进行测量值的获取动作”
,
则会询问,是否把HMS获得的测量值加入到吸取数据的Z坐标中。
需加入时按下“是”。
④
如果在吸取高度跟踪的条件设定中已设定了
“用摄像机确认位置”
,
则将在监视器中显示吸取位置。当显示以下询问时，请目视进行确认。如果位置正确，请按
下“是”，如果要用示教来改变吸取位置，请按下“否”，并进行示教操作。
4-190
第 1 部 基本篇 第 4 章 制作生产程序
7) 跟踪时的自动示教
跟踪暂停时，可进行自动示教。
自动示教时，会出现下列 5 种错误/询问。

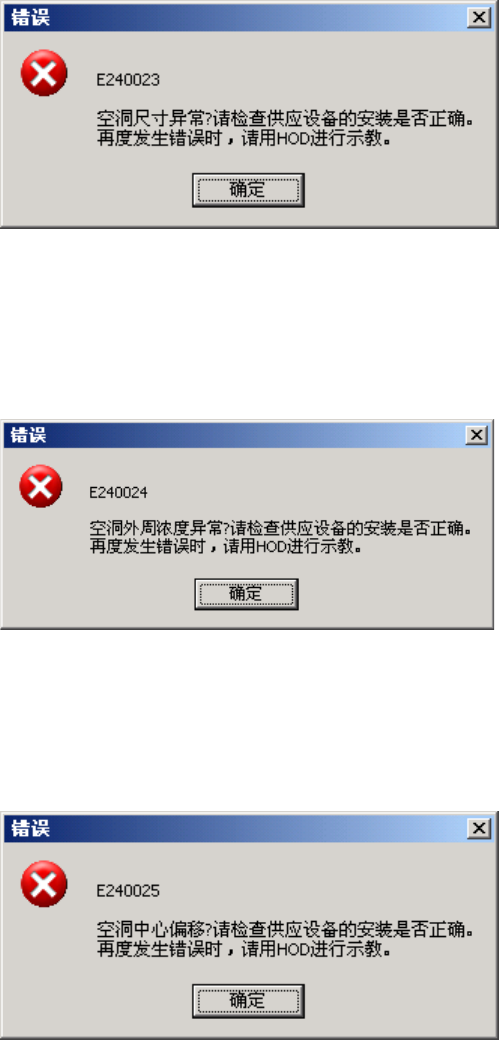

① 尺寸异常时
空洞指的是，安装元件的凹进部分。空洞尺寸与元件尺寸相比显得异常时，会显示如下错
误提示。
② 浓度异常时
空洞影子浓度异常时，会显示如下错误提示。
③ 空洞中心偏移时
设定的吸取数据与自动示教矫正的吸取数据差距过大时，显示如下错误提示。
4-191
第 1 部 基本篇 第 4 章 制作生产程序

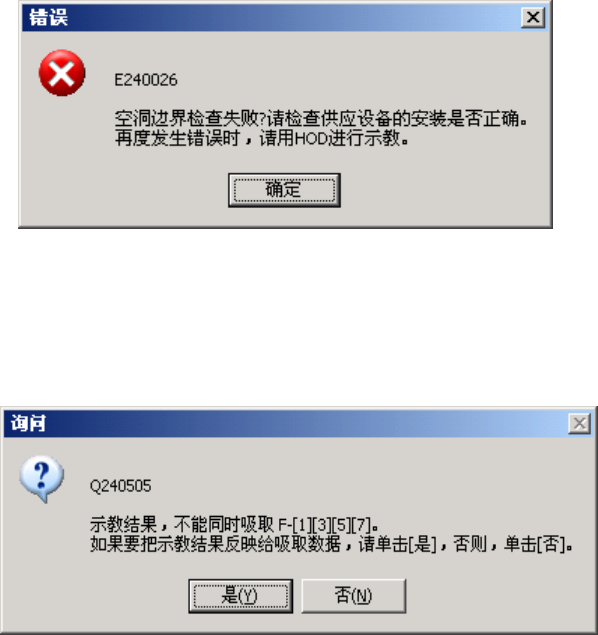

④ 空洞边界检查失败时
空洞边界检查失败时，显示如下错误提示。
⑤ 因自动示教出现同时吸取偏移时
出现同时吸取偏移时，显示如下询问。
精度优先的情况下请按[是]，速度（节拍）优先的情况下请按[否]。
4-192
