第 1 部 基本篇 第 4 章 制作生产程序
2)管理
① 修改名称
可修改已注册的名称。将光标对准列表内想修改的数据所在的行，按下“修改标记数据文件
名”按钮。

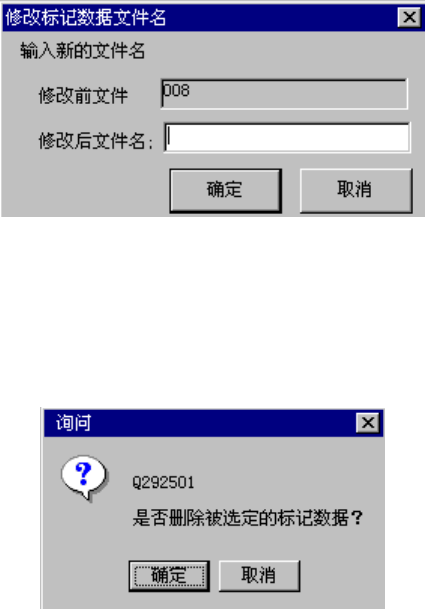

显示如下的设定画面。请输入新的名称。
图 4-5-4-5-2
修改
标记数据名称
② 删除
可删除已注册的数据。将光标对准列表内想删除的数据所在的行，按下“删除”按钮。
显示如下的设定画面。请按下“确定”按钮。
图 4-5-4-5-3 删除确认
4-194
第 1 部 基本篇 第 4 章 制作生产程序
4-5-5 打印
选择“文件”/“打印”，从“程序数据”、“生产信息”、“优化”中选择要打印的项目。
优化时需要进一步选择“选项”、“吸嘴设置” 、“供应数”。

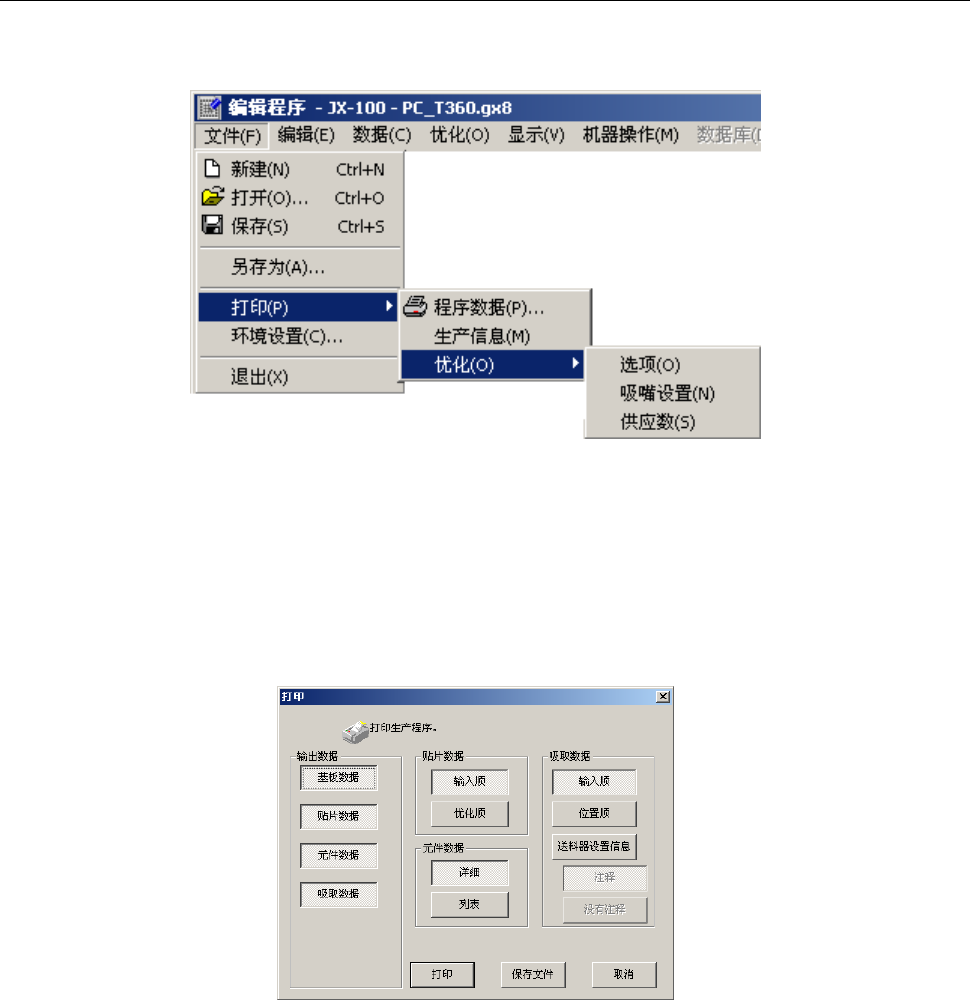

图 4-5-5-1 生产程序编辑显示的打印菜单
●“程序数据”
：打印生产程序的内容。
选择要打印的内容，单击“打印”。如果单击“文本文档”，可以将数据保存为文本格式
(txt)的文件。
可选择<基板数据>、<贴片数据>、<元件数据>、<吸取数据>的打印。
图 4-5-5-2 程序数据打印菜单
●“生产信息”
：生产信息由<生产管理信息>、<生产条件>、<元件数>构成，可通过按钮来指定
打印。在凹状态时打印。
●“优化/选项”
：打印优化选项的设定内容。
●“优化/吸嘴设置”
：打印吸嘴的设置状态。
●“优化/供应数”
：打印优化选项的“元件供应数”。
4-195
第 1 部 基本篇 第 4 章 制作生产程序
4-5-6 帮助
联机的帮助参见下图：
No.
帮助组 说明
1 命令 起动帮助后，显示程序编辑帮助文件。
2 版本信息 显示程序编辑信息。
图 4-5-6-1 版本显示（例）
4-196
