第 2 部 功能详细编 第 5 章 操作选项 5 无元件暂停后， 重新运行时 跟踪吸取 设置元件用尽或激光重试超次暂停、选择重试、按下 <STA RT> 开关执行重试前 ，是否执行跟 踪吸取。 在执行重试前执 行吸取跟踪。 此时 ， 吸取跟踪对象供 给装置组合框为 “有效”状态 ，可选择下列条件。 ( 在下述项目 中默认值显示为“ a ”。 ) a. 元 件用尽的供给装置 b. 元 件用尽或出错的所有 供给装置 c. 元件用…
第 2 部 功能详细编 第 5 章 操作选项
5-2-5 生产时的暂停选项设置
设置生产时的动作。

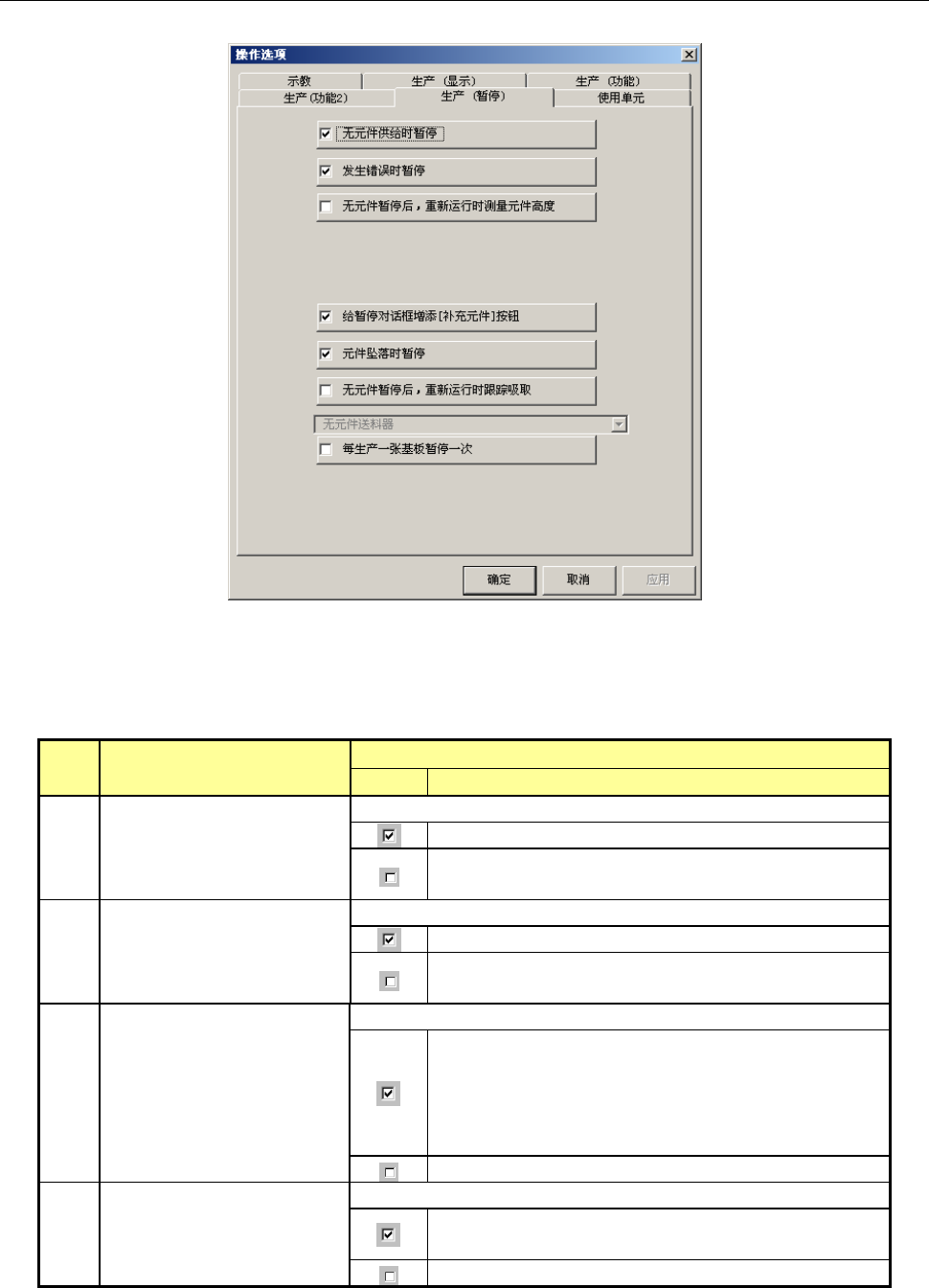

图 5-2-5 生产时的暂停选项
表 5-2-5 生产中暂停设置项目的细节和内容
序号
项目
内容
状态 动作及详细内容
１ 无元件供给时暂停
设置发生元件用尽时的动作模式。
元件用尽时，暂停生产。
生产中即使发生元件用尽，只要有可贴片的元件，即
继续生产。
２ 发生错误时暂停
设置出错时的动作模式。
生产动作发生错误(包括元件用尽)时，暂停生产。
在生产过程中即使发生生产动作错误，只要有可贴片
的元件，也将继续生产。
3
给暂停对话框增添[补充元
件]按钮
设置生产暂停时执行元件用尽补满功能。
在生产暂停时的暂停画面添加“元件补充”按钮。
在元件用尽以及标记识别出错时的暂停画面上不
带“元件补充”按钮。
按下“元件补充”按钮后，即可补满元件用尽的(
带状、
管状、散件)送料器。
不配置“元件补充”按钮。
4 元件坠落时暂停
设置检测元件坠落时的动作。
生产中如检查出元件坠落，则暂停并显示元件坠落。
(元件检测的时间段设在完成贴片之后)
元件坠落时继续生产。
5-9
第 2 部 功能详细编 第 5 章 操作选项
5
无元件暂停后，重新运行时
跟踪吸取
设置元件用尽或激光重试超次暂停、选择重试、按下<START>
开关执行重试前，是否执行跟踪吸取。
在执行重试前执行吸取跟踪。此时，吸取跟踪对象供
给装置组合框为“有效”状态，可选择下列条件。
(在下述项目中默认值显示为“a”。)
a. 元件用尽的供给装置
b. 元件用尽或出错的所有供给装置
c. 元件用尽的供给装置和所有安装相同元件的供
给装置
不执行吸取跟踪。此时，吸取跟踪对象供给装置组合
框“无效”，不能选择。
6
每生产一张基板暂停一次
对是否每生产一张基板即暂停进行设置.
每生产完一张基板即会暂停。在用户更换基板之后要
开始生产时，必须按 START 开关。
生产结束也不暂停。
注） No.6 的“每生产 1 张基板暂停一次”，仅在进行机器设置时将传送方法设定为“U 字形传送”的情况下
可以设定。
5-10
第 2 部 功能详细编 第 5 章 操作选项
5-2-6 设置使用单元选项
在“元件数据”中，对每个元件逐一设置检查芯片站立、检查异元件、检查元件姿势。
在本画面上，进行最根本的设置。
在此取消选择后， “元件数据”的选择无效。

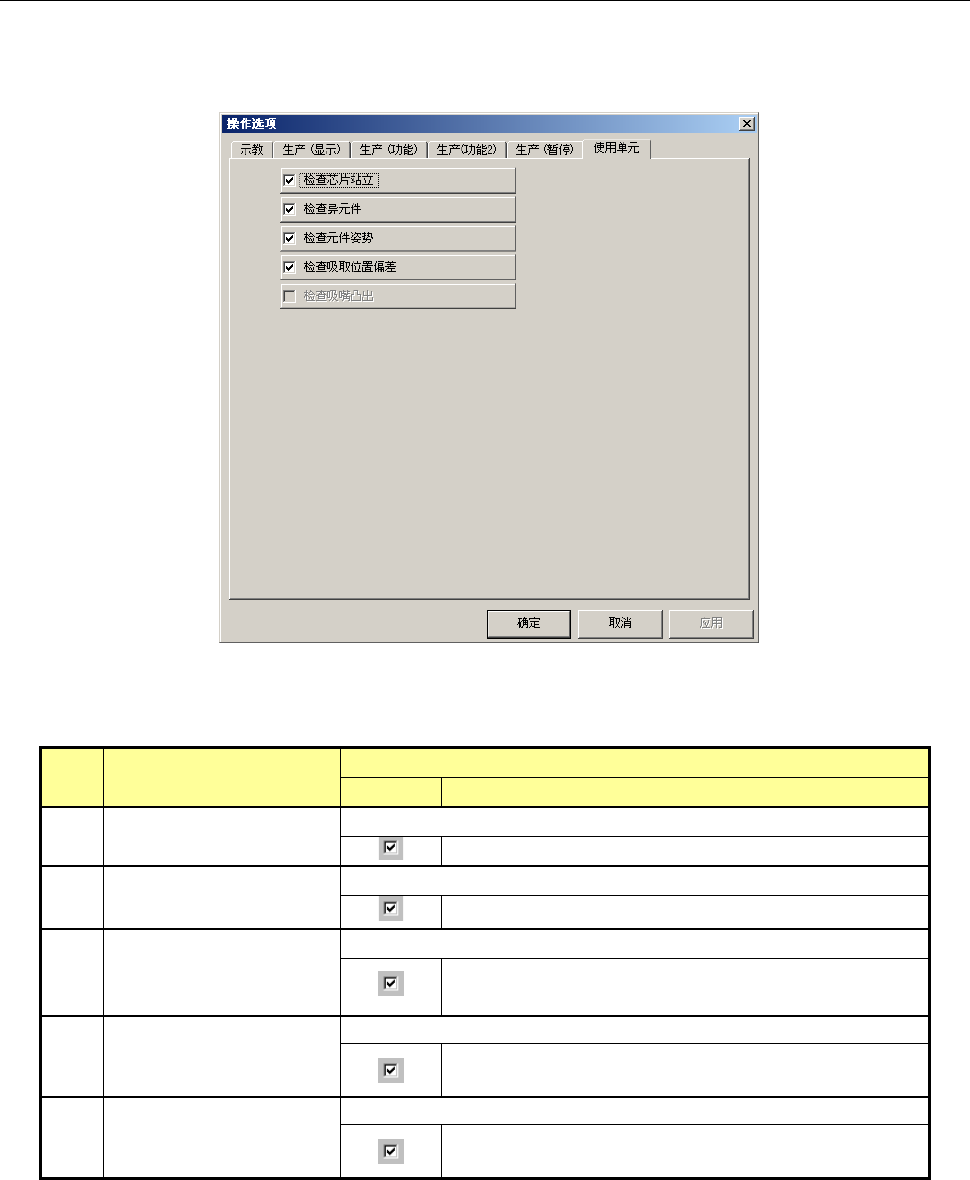

图 5-2-6 使用单元选项
表 5-2-6 使用单元的选项设置项目的细节和内容
序号
项目
内容
状态 动作及详细内容
1 检查芯片站立
设置执行元件数据的“芯片站立”检查。
元件数据的“芯片站立”有效。
2 检查异元件
设置元件数据的“检查异元件功能”。
元件数据的“异元件判定”有效。
3 检查元件姿势
设置执行元件姿势检查。
对元件数据的短边和长边的比率与测量结果的比率进
行比较，差值未控制在一定范围时，为元件姿势错误。
4
检查吸取位置偏差
设置执行检查吸取位置偏差功能。
吸取元件后，通过激光识别、或根据图像识别结果，判
定取位置偏离吸嘴中心的数值。
5
检查吸嘴突出
设置执行检查吸嘴突出功能。
检查吸嘴突出功能有效。吸取元件时，如果吸嘴偏离出
元件，被视为吸取偏移错误。
5-11
