第 2 部 功能详细编 第 6 章 机器设置

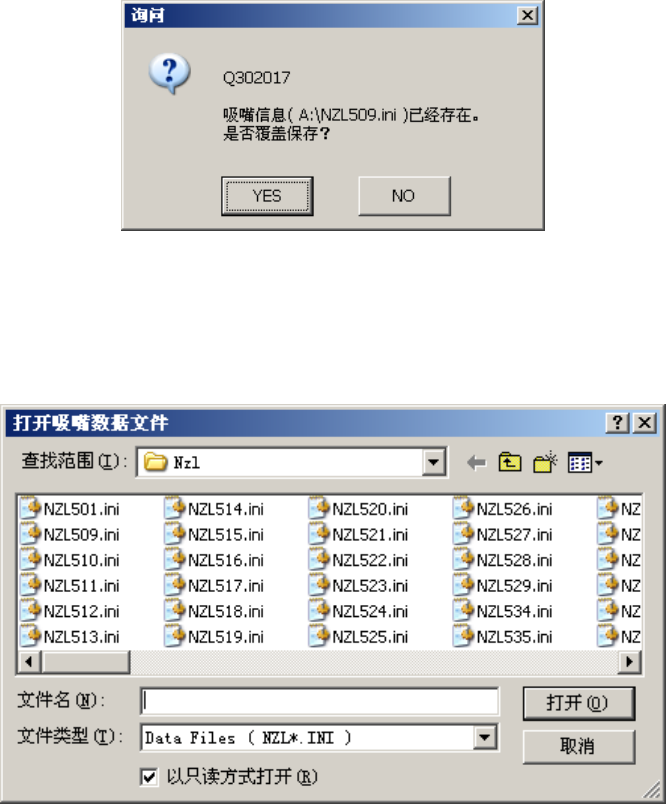

如果指定的吸嘴信息已被登录，则显示如下询问信息。
选择“是”时，则用FD的相应吸嘴信息来更新原有的数据。
图 6-3-2-3 吸嘴信息更新询问
如果没有将 FD（软盘）插入 FDD（软驱）中，或由于使用的 FD 不良而无法读出时，则会显示如
下的追加吸嘴数据文件夹浏览画面。这里储存的是原追加的吸嘴数据文件。
图 6-3-2-4 吸嘴数据文件对话框
6-6
第 2 部 功能详细编 第 6 章 机器设置
6-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
6-4-1 显示构成图
启动机器设置时显示图 6-2-1-1，即初始画面的构成图。按下构成图画面上的按钮，可显示各单
元的设置画面，也可用图像显示 ATC 滑动板的状态。
（１）传感器状态
传感器状态的显示标记如下。

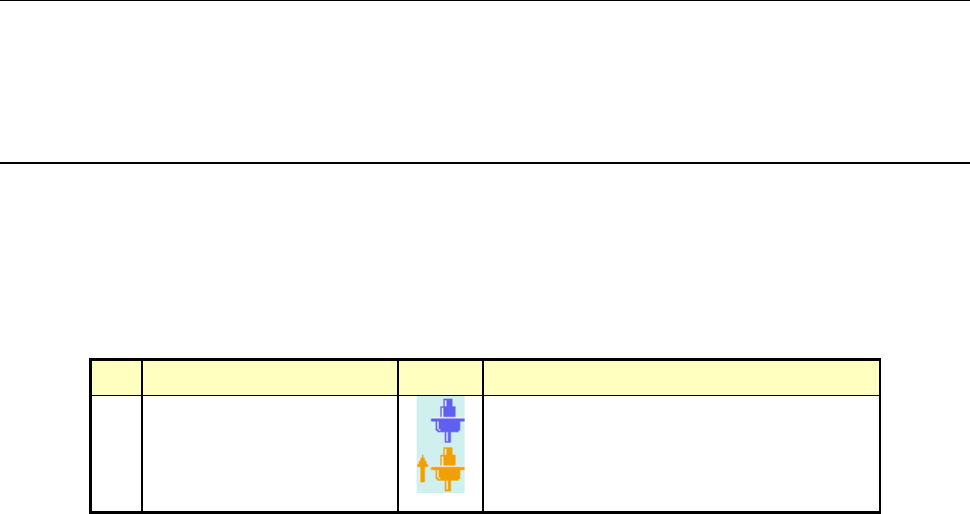

表 6-4-1 显示状态一览表
No.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
6-7
第 2 部 功能详细编 第 6 章 机器设置
（２）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。

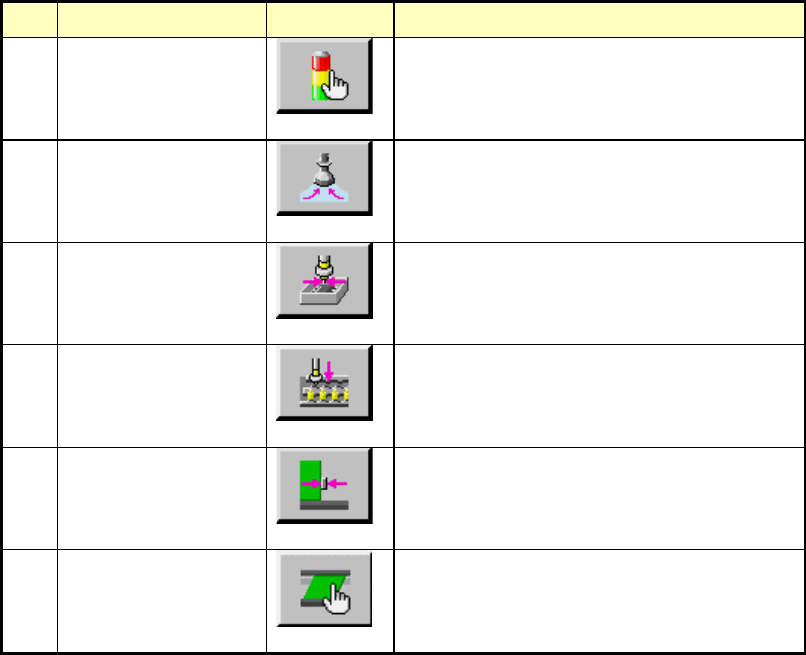

表 6-4-2 设置按钮一览表
No.
显示项目
显示按钮
显示内容
1 信号灯
显示信号灯设置对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准的位置
显示外形基准位置对话框。
6 基板传送
显示基板传送对话框。
6-8
