第 2 部 功能详细编 第 6 章 机器设置
6-4 显示
在菜单上选择是否要显示工具栏、状态栏（默认为显示）。
结束机器设置后，状态将恢复到默认状态。
可选择显示构成图、设定值一览。
6-4-1 显示构成图
启动机器设置时显示图 6-2-1-1，即初始画面的构成图。按下构成图画面上的按钮，可显示各单
元的设置画面，也可用图像显示 ATC 滑动板的状态。
（１）传感器状态
传感器状态的显示标记如下。
表 6-4-1 显示状态一览表
No.
显示项目 显示图 显示内容
1 ATC 滑动板
ATC 滑动板关闭。
ATC 滑动板打开。
6-7
第 2 部 功能详细编 第 6 章 机器设置
（２）设置按钮
可从构成图显示画面上的按钮，启动各单元的设置画面。
表 6-4-2 设置按钮一览表
No.
显示项目
显示按钮
显示内容
1 信号灯
显示信号灯设置对话框。
2 无吸嘴真空值
显示无吸嘴真空值对话框。
3 元件废弃位置
显示元件废弃位置对话框。
4 ATC 吸嘴配置
启动 ATC 吸嘴配置对话框。
5 外形基准的位置
显示外形基准位置对话框。
6 基板传送
显示基板传送对话框。
6-8
第 2 部 功能详细编 第 6 章 机器设置
6-5 设置各组

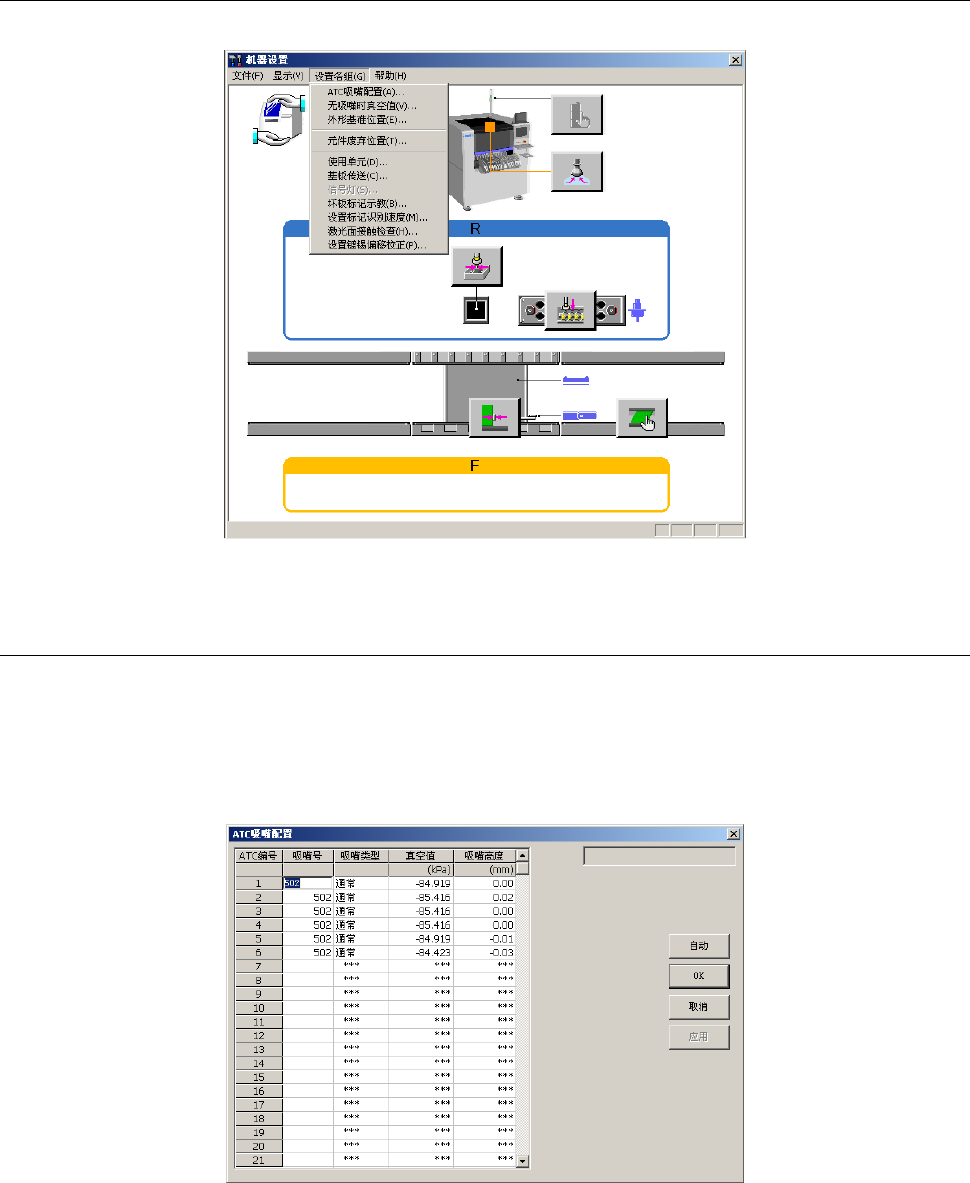

从菜单栏中选择“设置各组”，显示如下图所示的项目。
图 6-5-1 设置各组的项目
6-5-1 ATC 吸嘴配置
设置ATC配置的各吸嘴的信息。
选择ATC吸嘴配置，则显示下图的ATC吸嘴配置的设置画面。
设置“吸嘴号”、“吸嘴类型”、“真空值”、“吸嘴高度”。设置将自动进行。但，也可通过
键盘来输入“吸嘴号”。
图 6-5-1-1 ATC 吸嘴配置设置画面
