第 2 部 功能详细编 第 6 章 机器设置 6-5-5 使用单元 请从标准装备、 或选项附带的使用单 元功能中，指定所要 使用的功能。 选择使用单元后 ，可显示下列带各种 标签的使用单元设置 画面。 图 6-5-5-1 使用单元 设置画面 可以点击各标签，指定“标准 使用单元”、“选项使用 单元”、“使用单元 ( 功能 ) ” 、“使 用 单元 ( 特殊功能 ) ”。 6- 15
第 2 部 功能详细编 第 6 章 机器设置
6-5-4 元件废弃位置
按各贴片头、各元件的种类，指定发生识别错误的元件废弃场所。
选择元件废弃位置后，将显示如下元件废弃位置设置画面。

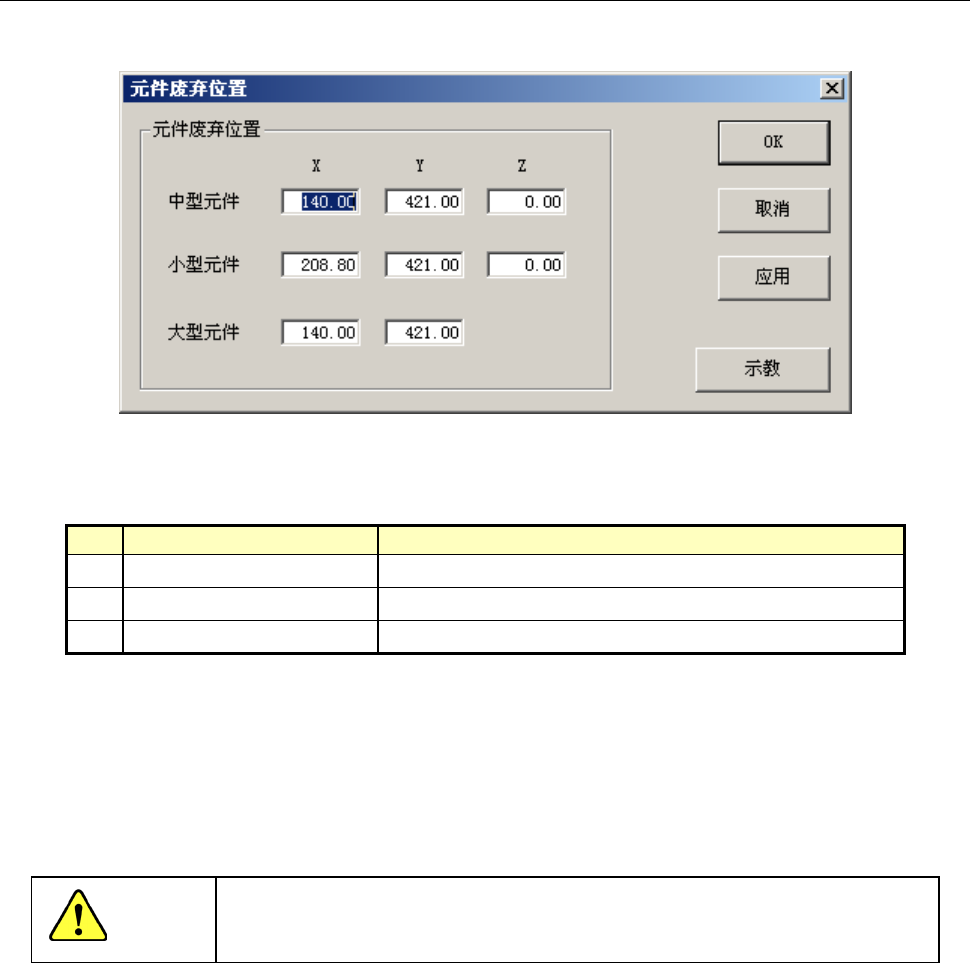

图 6-5-4-1 设置元件废弃位置
(1) 设置项目
No. 项目 设置内容
1 中型元件(X、Y、Z) 除小型、大型元件之外的元件的废弃位置
2 小型元件(X、Y、Z) 小型元件（长边小于 15mm 的元件）的废弃位置
3 大型元件(X、Y、Z) 大型元件（长边超过 50mm 的元件）的废弃位置
(2) 设置方法
通过示教或用键盘设置。
当输入光标在X或Y上时示教XY的值，当输入光标在Z上时，示教Z的值。
为了避免人身伤害，在操作 HOD 的过程中，切勿将手放入装置内部，也不
要将脸和头靠近装置。
注意
6-14
第 2 部 功能详细编 第 6 章 机器设置
6-5-5 使用单元
请从标准装备、或选项附带的使用单元功能中，指定所要使用的功能。
选择使用单元后，可显示下列带各种标签的使用单元设置画面。

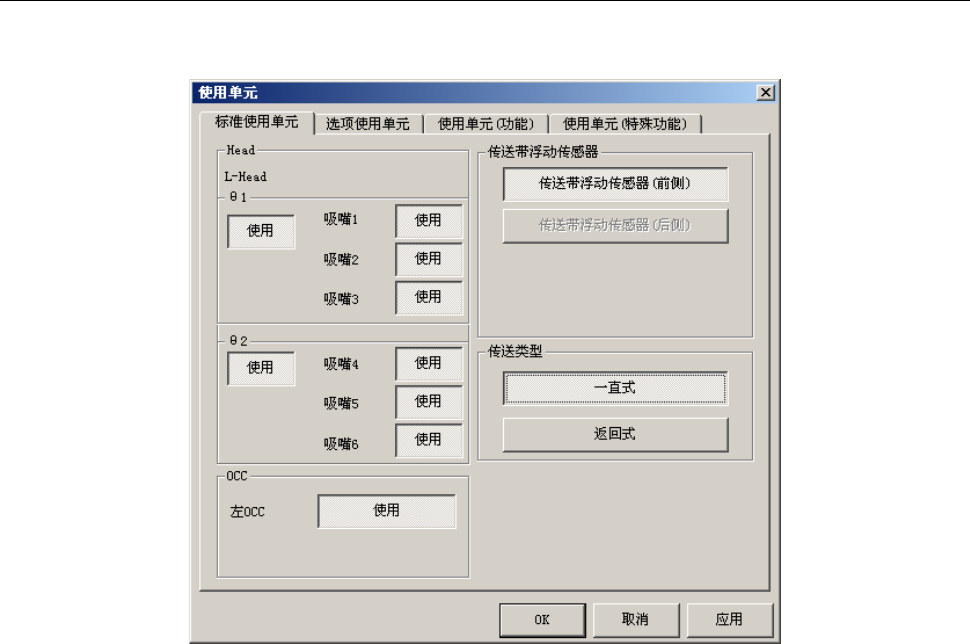

图 6-5-5-1 使用单元设置画面
可以点击各标签，指定“标准使用单元”、“选项使用单元”、“使用单元(功能)” 、“使用
单元(特殊功能)”。
6-15
第 2 部 功能详细编 第 6 章 机器设置
6-5-5-1 标准使用单元
选择“标准使用单元”的标签后，即可显示图6-5-5-1的“标准使用单元”设置画面。
此外在使用单元的初始画面上也有“标准使用单元”画面。
(1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”后，就可不必修改生产程序数据而执行
吸取贴片。
(2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未设置的单元 (以浅色文字显示的单元) ，不能选择。
· 将贴片头从“不使用”状态变为“使用”时，各贴片头需要返回原点。请按画面的指示执行
返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭，必须手动把不使用的贴片头上升到顶住的位置，进行返回原
点。出现此种情况时，请根据画面的指示进行操作。
(3) 生产动作
表 6-5-2 指定为不使用时的生产动作
No. 单元 生产动作
1
左贴片头
θ
１
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
有替换的贴片头而未指定贴片头时，则用替换贴片头进行
贴片。无法贴片时，会在生产开始前检查中显示错误，此
时将无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
θ
2
2 左 OCC
使用 BOC
标记识别、区域基准标记识别生产程序时，在生
产开始前的检查中会显示错误而无法生产。遇到这种情况
时，请修正生产程序。
3
传送带浮动传感器
前侧、后侧 (选项)
删除功能后即可进行贴片。
4 传送方法
直线传送
U 字形传送
切换传送方法。
U 字形传送时，生产后的基板会回到搬入口来。
6-16
