第 2 部 功能详细编 第 6 章 机器设置
6-5-5-1 标准使用单元
选择“标准使用单元”的标签后，即可显示图6-5-5-1的“标准使用单元”设置画面。
此外在使用单元的初始画面上也有“标准使用单元”画面。
(1) 设置项目
指定单元的使用/不使用。
万一单元发生故障时，在本项目中指定为“不使用单元”后，就可不必修改生产程序数据而执行
吸取贴片。
(2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
· 未设置的单元 (以浅色文字显示的单元) ，不能选择。
· 将贴片头从“不使用”状态变为“使用”时，各贴片头需要返回原点。请按画面的指示执行
返回原点。
· 将贴片头从“使用”状态变为“不使用”状态时，要使贴片头自动上升，关闭伺服（OFF）。
若所有贴片头的伺服都已关闭，必须手动把不使用的贴片头上升到顶住的位置，进行返回原
点。出现此种情况时，请根据画面的指示进行操作。
(3) 生产动作
表 6-5-2 指定为不使用时的生产动作
No. 单元 生产动作
1
左贴片头
θ
１
吸嘴 1
吸嘴 2
吸嘴 3
吸嘴 4
吸嘴 5
吸嘴 6
有替换的贴片头而未指定贴片头时，则用替换贴片头进行
贴片。无法贴片时，会在生产开始前检查中显示错误，此
时将无法生产。请修正生产程序。
执行优化时，不会将元件分配给这些贴片头。
θ
2
2 左 OCC
使用 BOC
标记识别、区域基准标记识别生产程序时，在生
产开始前的检查中会显示错误而无法生产。遇到这种情况
时，请修正生产程序。
3
传送带浮动传感器
前侧、后侧 (选项)
删除功能后即可进行贴片。
4 传送方法
直线传送
U 字形传送
切换传送方法。
U 字形传送时，生产后的基板会回到搬入口来。
6-16
第 2 部 功能详细编 第 6 章 机器设置
6-5-5-2 选项使用单元
选择“选项使用单元”标签后，会显示下列“选项使用单元设置”画面。

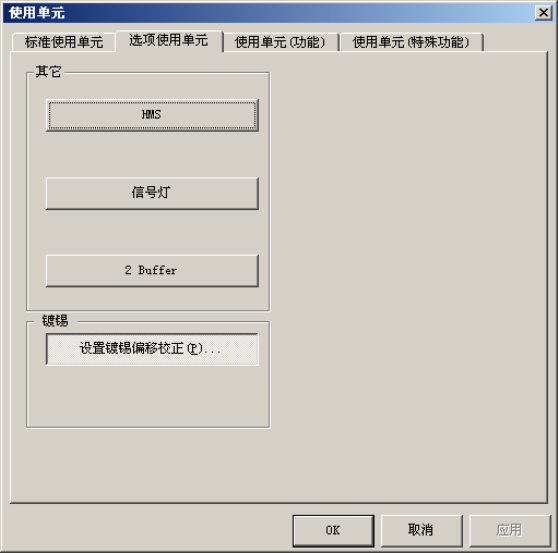

图 6-5-5-2-1 选项使用单元设置画面
(1) 设置项目
选择选项单元的使用/不使用。
万一单元发生故障时，可在本项目中指定为“不使用单元”，即可不变更生产程序数据而进行吸
取贴片。
(2) 设置方法
点击单元按钮。
按钮为凸状态时为“不使用”，凹状态时为“使用”。
·未进行选项使用单元设置的(以浅色文字显示的单元)，不能选择。
(3) 生产动作
除设置为“不使用”的功能不能使用外，生产可照常进行。
6-17
第 2 部 功能详细编 第 6 章 机器设置
6-5-5-3 使用单元（功能）
设置“有”／“无” （是否）使用应用程序。
选择“使用单元(功能)”标签后，显示如下“使用单元(功能)设置”画面。

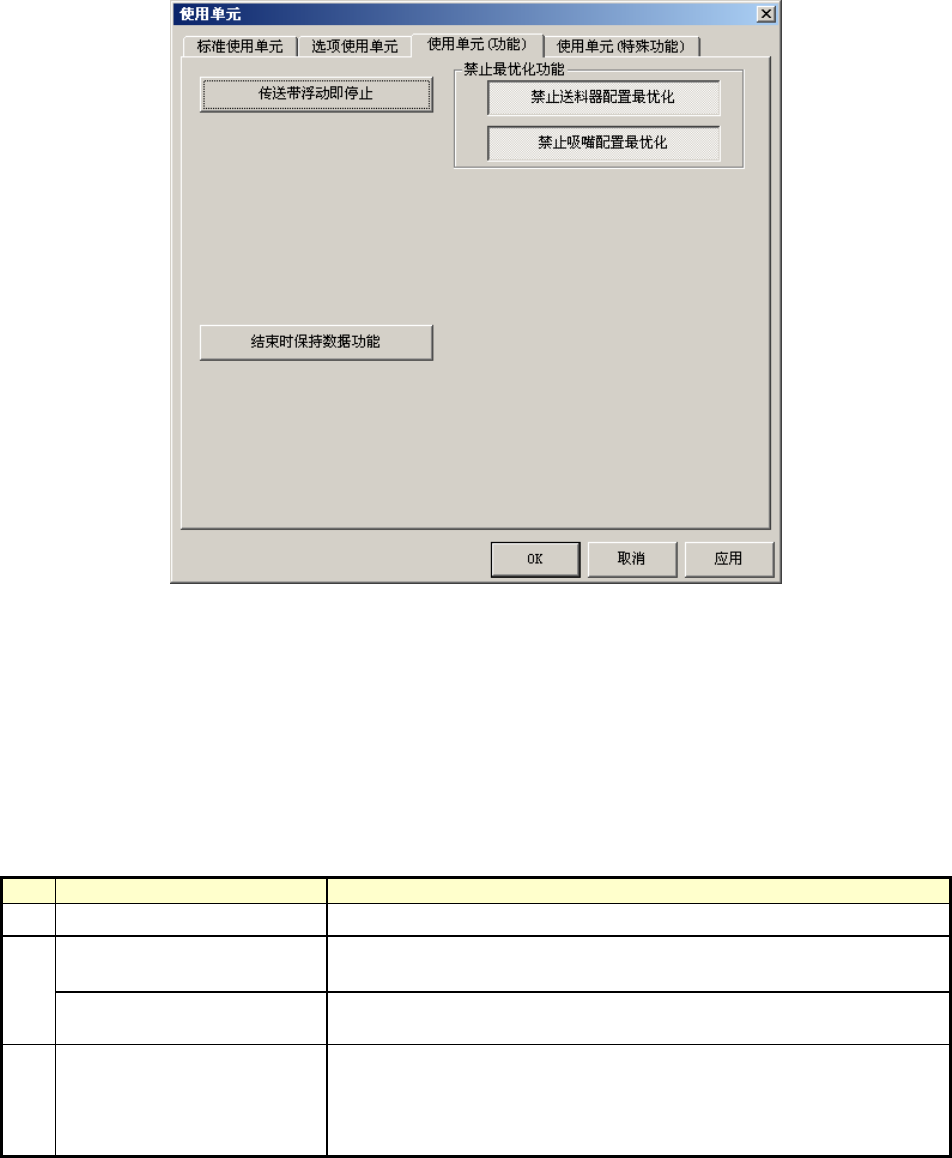

图 6-5-5-3-1 使用单元(功能)设置画面
(1) 设置项目
指定使用/不使用各项功能。
(2) 设置方法
·点击选择所需功能。按钮凸状态时为“不使用”，凹状态时为“使用”。
·在MS参数中没有选中的单元，不能选择。
(3) 生产·优化时的操作
表 6-5-3 指定为不使用时的动作
No.
单元
生产动作
1 结束时保持数据功能 退出主桌面画面时不保存已读取的生产程序信息。
2
禁止送料器配置最优化
执行优化时，把“分配”选项中的“吸取数据”固定为“分配自动
选择”。
禁止吸嘴配置最优化 执行优化时，把“分配”选项中的“吸嘴”固定为“使用固定吸嘴 ”。
3 传送带浮动即停止
在 XY 移动中传感器检查出传送带浮动时，XY
的速度进入低速运行。
XY 移动前传感器检测出送料器悬浮时询问：是否重试检测。
选择“重试”：则传感器重新确认传感。
选择“取消”：退出生产。
