第 2 部 功能详细编 第 6 章 机器设置
6-5-8 坏板标记示教
当坏板标记的颜色和基板的颜色难以区别时，应对摄像机的灵敏度进行设置。
在基板记上坏板标记时，尽量选择水平位置。
选择坏板标记示教，则显示如下图所示的[坏板标记示教]设置画面。
设置 OCC 的阈值。
图 6-5-8-1 坏板标记示教设置画面
（1）设置方法
示教各设置项目。
使用 HOD 或按示教按钮，通过摄像机示教进行输入，或直接从键盘逐项输入。
输入 XY 位置时，只要光标在 X 或 Y 上, XY 值可同时被读取反映。
[无标记位置]栏内，请指定标记周围与标记有明显对比度的位置。
把光标放在设置 OCC 坏板标记阈值的位置上，按 HOD 的 CAMERA 键或按示教按钮执行示教。
（2）执行操作
① 设置 OCC 坏板标记阈值的操作
把光标对准设置 OCC 坏板标记阈值的编辑框，按下 HOD 的 CAMERA 键或按下示教按钮开始示教。

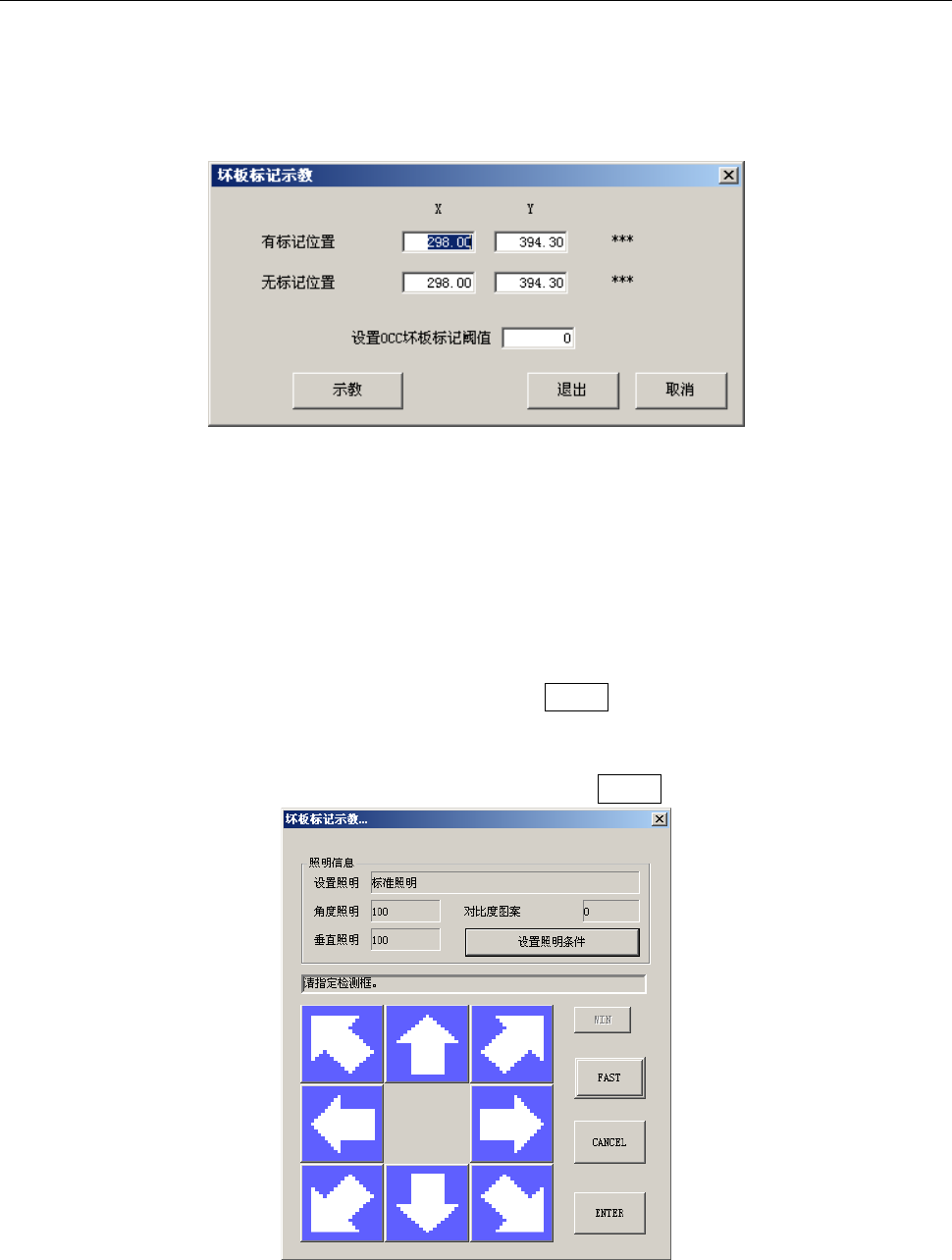

图 6-5-8-2 坏板标记示教设置画面（按钮）
6-23
第 2 部 功能详细编 第 6 章 机器设置
确认坏板标记位置的坐标后，指定检测框（左上、右下）。
设置检测框时，其位置选在标记里面，具体请参见下图。
用 HOD 的方向键变更检测框尺寸，按 ENTER 键或按钮确认。
确认检测框后，要进行取得阈值的操作。交互进行有标记位置与无标记位置的识别操作。

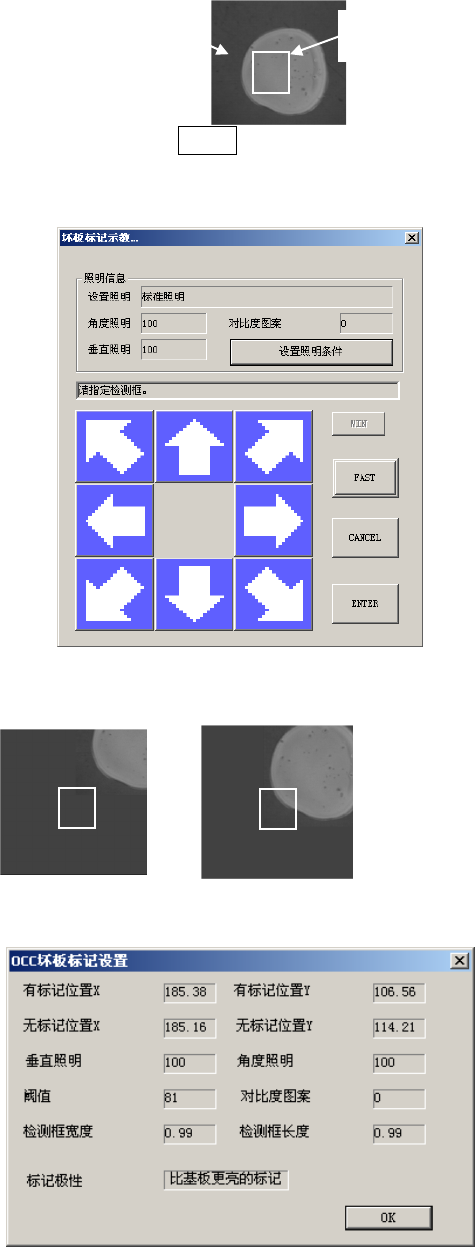

图 6-5-8-3 坏板标记示教画面
进行上述动作时，请注意无标记检测框不要与标记重叠。
OK NG
经测量，取得阈值后，会显示结果。
图 6-5-8-4 坏板标记示教结果画面
标记
检测框
6-24
第 2 部 功能详细编 第 6 章 机器设置
6-5-9 设置标记识别速度
选择设置标记识别速度，即显示图 6-5-10-1 的设置标记识别速度对话框。
图 6-5-10-1 设置标记识别速度对话框
(1) 设置标记识别速度
对生产时的标记识别动作中的轴速度进行变更。设置 BOC 标记、基准领域标记的各识别动作中的 XY
速度。
项目 详细内容
BOC 标记 选择生产时识别 BOC 标记的 XY 速度。
基准领域标记 选择生产时识别基准领域标记的 XY 速度。
6-25
