第 2 部 功能详细编 第 6 章 机器设置
6-5-9 设置标记识别速度
选择设置标记识别速度，即显示图 6-5-10-1 的设置标记识别速度对话框。

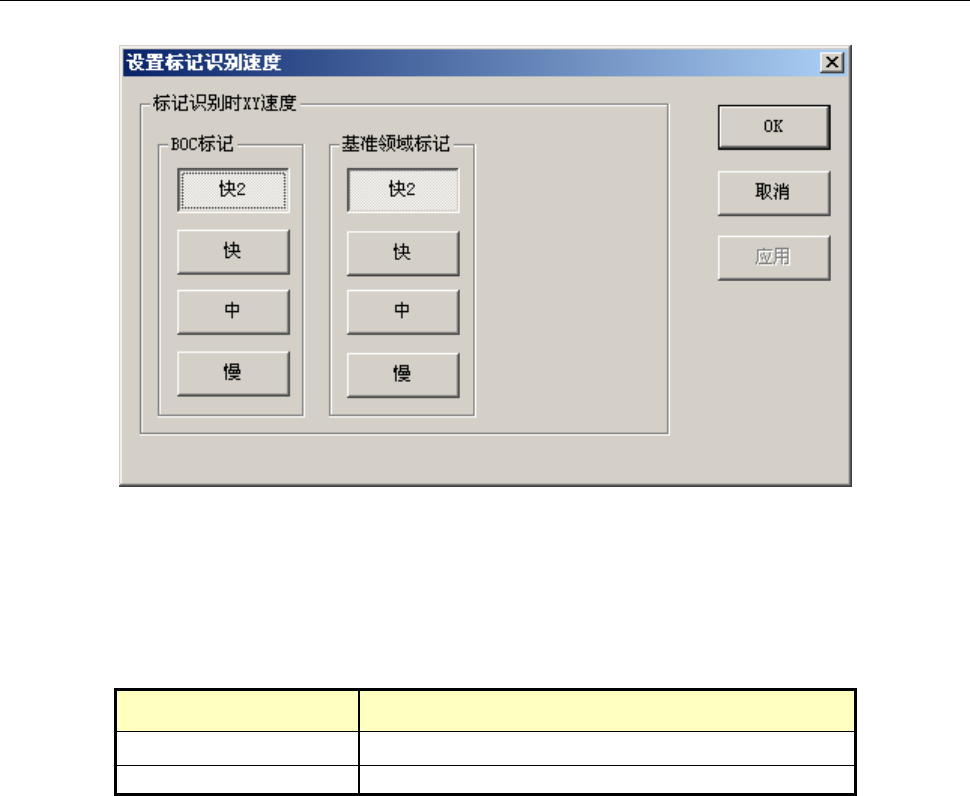

图 6-5-10-1 设置标记识别速度对话框
(1) 设置标记识别速度
对生产时的标记识别动作中的轴速度进行变更。设置 BOC 标记、基准领域标记的各识别动作中的 XY
速度。
项目 详细内容
BOC 标记 选择生产时识别 BOC 标记的 XY 速度。
基准领域标记 选择生产时识别基准领域标记的 XY 速度。
6-25
第 2 部 功能详细编 第 6 章 机器设置
6-5-10 激光面接触检查
选择激光面接触检查后，会显示图 6-5-11-1 的激光面接触检查设置对话框。

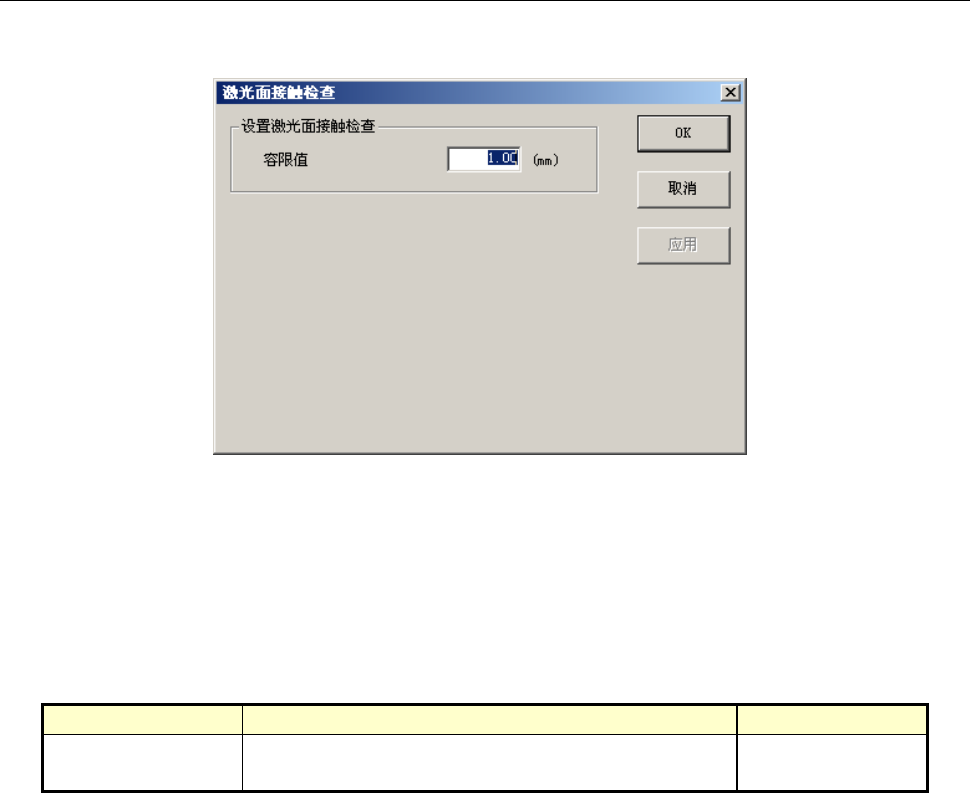

图 6-5-11-1 激光面接触检查对话框
（1）设置激光面接触检查
此功能是为了防止元件接触到激光玻璃表面，在吸取后的激光定心旋转、测量元件之前，进行是否
接触激光面的检查。
可设置激光面接触检查容限值
项目 详细内容 输入范围
激光面接触检查
容限值
对激光面接触检查中，元件与玻璃表面的距离的容限
值进行设置(默认值 = 1.00 mm)。
0.10 ～ 5.00 mm
6-26
第 2 部 功能详细编 第 6 章 机器设置
（2）关于容限值
在激光面接触检查中，以元件吸取点到元件端点的长度为（X、Y），按照以下条件式，预测是否会
接触。
条件式
2/
22
GAPYX ﾚｰｻﾞﾏｰｼﾞﾝ <++
不能满足这个条件式时，可判断为接触激光面，并停止生产。
在这个条件中 X
2
+ Y
2
的平方根表示元件旋转半径(L)。激光 GAP 为 47mm。
[检查容限值]中设置的值，是在判定激光面接触时要考虑的中心偏移而加到元件旋转半径 (L)里的值。

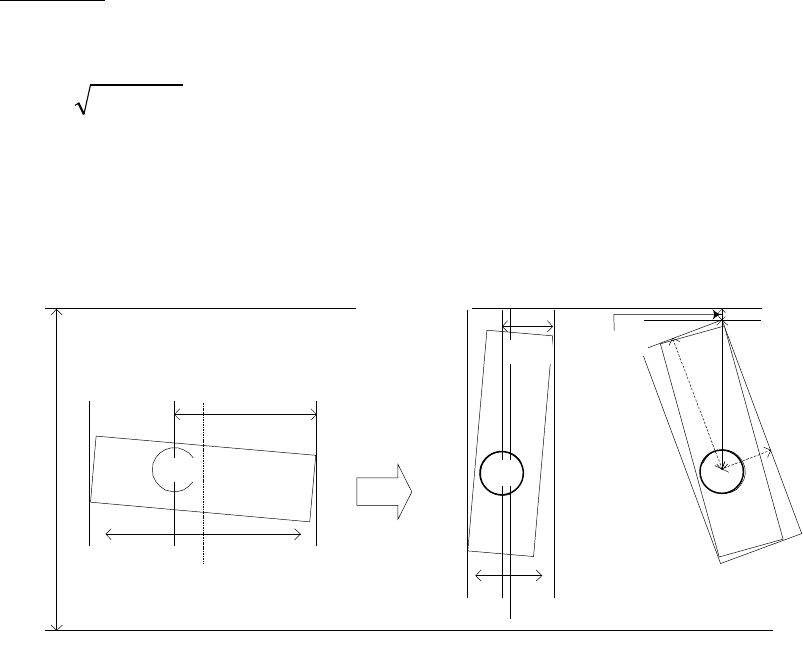

下图显示各项目的关系。
Center
Width
X
Center
Width
Y
レーザ面
レーザ面
LaserGap
ノズル
ノズル
部品
部品
ノズル
L
Y
X
マージン
容限值 < 激光
容限值
元件
嘴
元件
吸嘴
激光面
激光面
