7-3 贴片头控制菜单
右击鼠标右键或按命令按钮的“贴片头控制菜单”，则显示弹出菜单。从菜单的列表中选择要执
行的项目，即可执行该动作。
从弹出菜单中选择项目后，轴将立即移动。
在选择前，请务必确认装置内
部无人作业。此外，为了避免人身伤害，在运行过程中，切勿将手放入装
置内部，也不要将脸和头靠近装置。
在MS参数的“选项”设置中未被选中(未安装)的单元，不显示相对应的菜单。
此外，不受机器设置的“使用单元”设置的影响。(也显示不使用的单元)

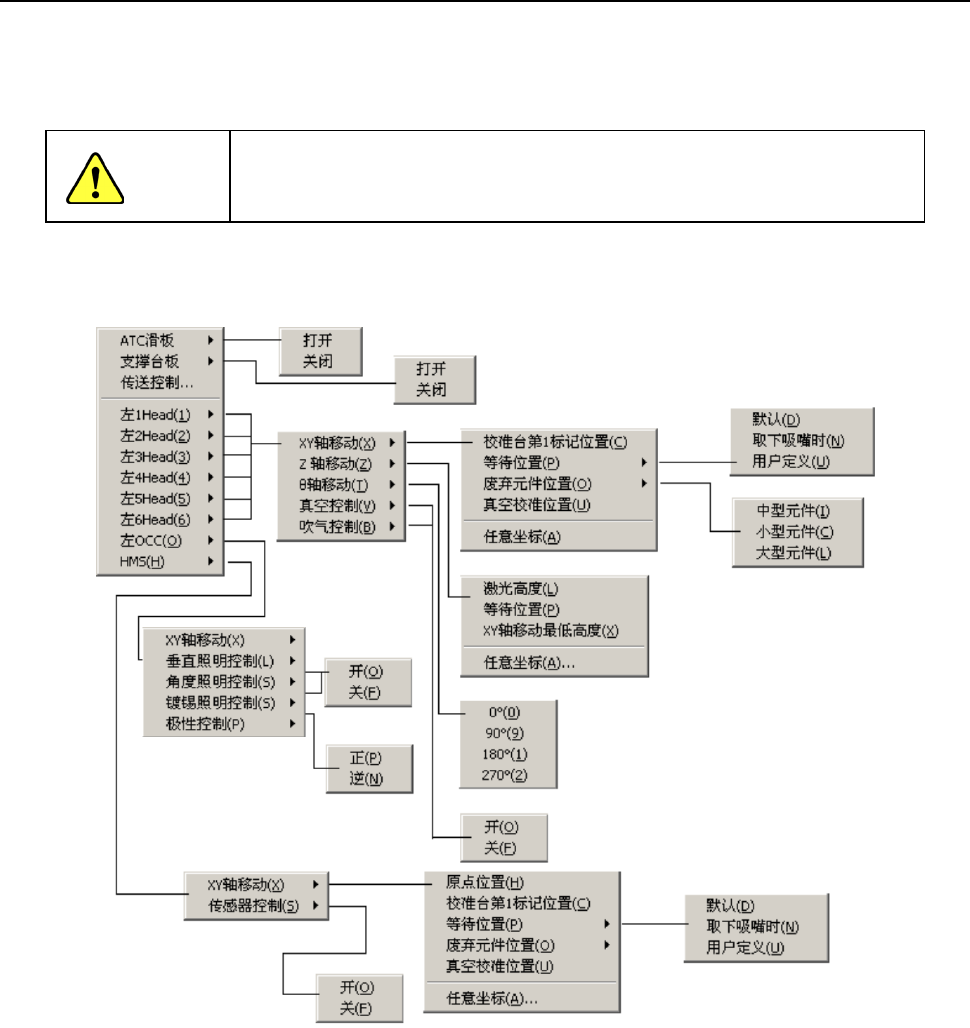

图 7-3-1 贴片头控制菜单
警告
7-4
第 2 部 功能详细编 第 7 章 手动控制
(1) ATC 滑板
控制 ATC 滑板的打开、关闭。
（2）支撑台板
控制支撑台板的打开、关闭。
(3) 传送控制
控制基板的搬进、搬出动作。
请先在按钮上指定[基板搬进]、[基板搬出] 或[HMS 夹紧]指定动作，再按[执行]按钮。但，[HMS
夹紧]功能仅限于 JX-100 LED。

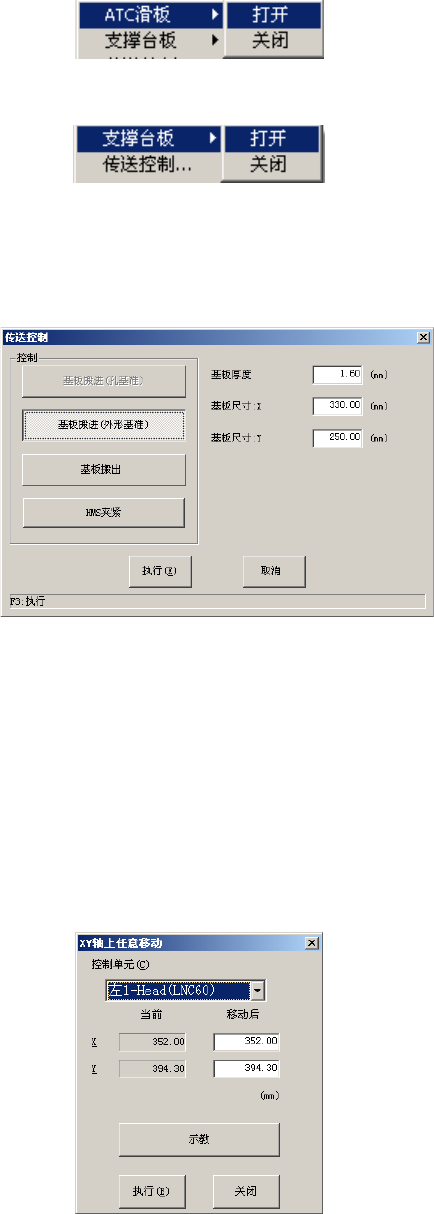

图 7-3-2 传送控制对话框
(4) XY 轴移动
将所选单元移动到选择的位置。
菜单中无法移动位置的单元，不能选择。
可以选择控制单元作为基准向标准位置移动，也可向任意坐标移动。
标准位置有:原点位置、校准台第1标记位置、等待位置(默认、吸嘴拆下时、用户定义)、废弃元
件位置(中型、小型、大型)、真空校准位置。
从弹出菜单选择移动目标位置后，以控制单元为基准进行移动。
需要移动到任意坐标时，则显示如下的 XY 任意坐标移动画面。
图 7-3-3 XY 任意坐标移动对话框
7-5
第 2 部 功能详细编 第 7 章 手动控制
通过组合框选择控制对象单元
点击▼标记，或按“Alt”+“↓”键，则显示如下的一览表。
图 7-3-4 控制单元的显示说明
输入移动目标位置的坐标，选择“执行(E)”按钮，或按“F3”键，则所选的控制单元将移动。
任意坐标中可输入的坐标范围，因选择单元而异。
(5) Z 轴移动
所选择的贴片头，移动到所选的位置。
可把选择的贴片头移动到标准位置，也可向任意坐标移动。
标准位置有:激光高度、等待位置、XY轴移动高度。
从弹出菜单选择移动目标位置后，所选的贴片头将移动。
移动到任意坐标时，显示Z轴上任意坐标移动画面。
图 7-3-5 Z 任意坐标移动对话框
通过组合框选择控制对象单元
点击▼标记或按“Alt”+“↓”键，则显示如下一览表。

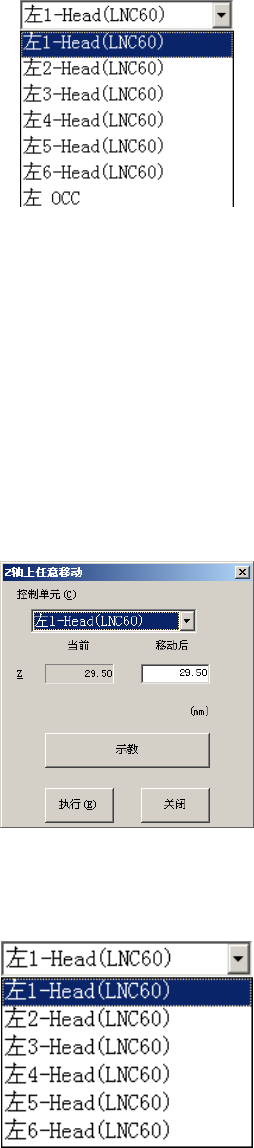

图 7-3-6 机种类别控制单元显示说明
