第 2 部 功能详细编 第 7 章 手动控制
输入移动目标坐标后，按“执行(E)”按钮，或按“F3”键，则所选的贴片头将移动。
在执行移动前，请确认在移动目标的坐标上没有妨碍贴片头的物体。
不经过确认而执行时，可能会损坏贴片头等。

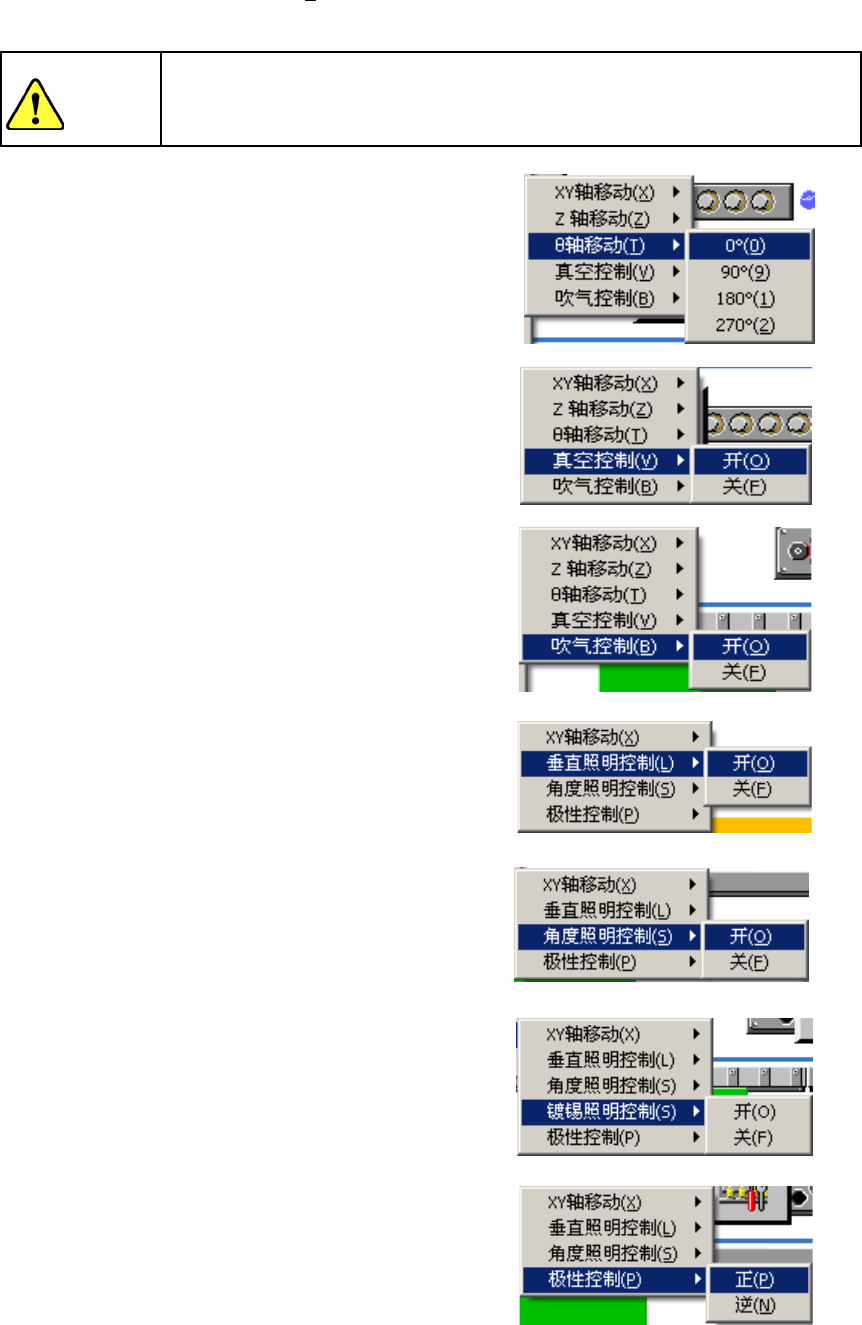

（6）
θ
轴移动
将选中的贴片头旋转到所选择的角度。
(7)真空控制
选中贴片头，操作“真空控制”的开、关。
(8)吹气控制
选中贴片头，操作“吹气控制”的开、关。
(9)垂直照明控制
操作OCC 照明的开、关。
(10)角度照明控制
操作OCC 照明的开、关。
(11)镀锡照明控制（仅限 JX-100 LED）
操作OCC照明的“开”、“关”
(12)极性控制
操作OCC的正、逆“极性控制”
注意
7-7
第 2 部 功能详细编 第 7 章 手动控制
7-4 控制
7-4-1 Head
Head项目包括“Head控制”、“控制Head设备”、“激光控制”。

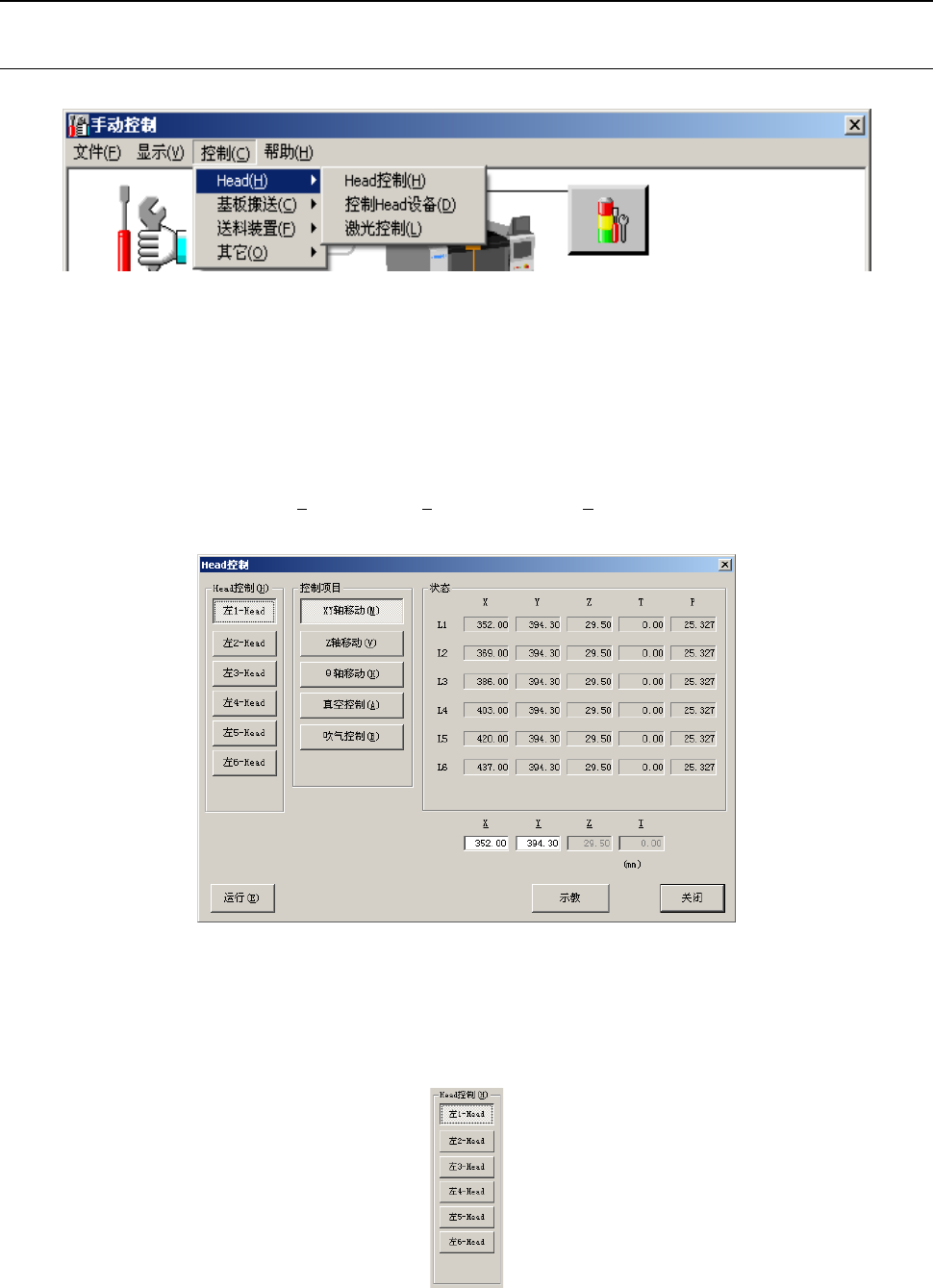

图 7-4-1-1 Head 菜单
①
Head 控制：
可移动贴片头的各轴。
②
控制 Head 设备：
可控制“OCC”、“坏板标记传感器”、“HMS”。
③
激光控制：
可进行激光的检查等。
7-4-1-1 Head 控制
从菜单栏中选择“控制（C）”→“ Head(H)”→“ Head控制(H)”或选择命令按钮的“Head控制(H)”，
则显示如下的控制画面。
图 7-4-1-1-1 Head 控制
(1) Head 控制
选择控制对象贴片头，按下按钮。
不受机器设置的“使用单元”设置的影响。(也可选择不使用的单元)
7-8
第 2 部 功能详细编 第 7 章 手动控制

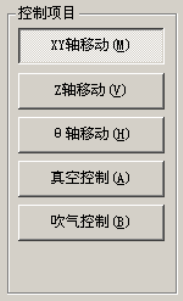

(2) 控制项目
选择控制项目，按下按钮。
(3) 控制按钮
按动按钮，执行控制项目。
根据控制项目情况，显示相应的控制按钮。
在移动完成时更新状态。
1)XY 轴承、Z 轴、θ轴移动
选择要控制的单元，输入移动地点坐标后，选择“执行(E)”按钮、或按下“F3”键，进行移动。
2)真空控制、吹气控制
在控制项目 “真空控制”或“吹气控制”被选中时，选择“开(O)”按钮、“关(F)”按钮、
“开/关(／)”按钮或按下“F3”键、“F4”键、“F5”键进行控制。
(4) 状态显示
控制结束时，显示XY轴坐标、Z轴坐标、θ轴坐标、压力值。
压力值会连续显示。
7-9
