第 2 部 功能详细编 第 7 章 手动控制 7-4-1-2 Head 设备控制 从菜单栏中选择“控制（ C ）”→“ Head(H) ”→ “ 控制 Head 设备 (D) ”或选择命令按钮的“ 控制 H ead 设备”，显示 如下的贴片 头设备控制 画面。 图 7-4-1-2-1 Head 设备控制 (1) 控制单元 按下按钮，选 择控制对象。 MS 参数的“选项 ”设置中未 选中 ( 未安装 ) 的单 元，不能选 择。 不受机器设…
第 2 部 功能详细编 第 7 章 手动控制
(2) 控制项目
选择控制项目，按下按钮。
(3) 控制按钮
按动按钮，执行控制项目。
根据控制项目情况，显示相应的控制按钮。
在移动完成时更新状态。
1)XY 轴承、Z 轴、θ轴移动
选择要控制的单元，输入移动地点坐标后，选择“执行(E)”按钮、或按下“F3”键，进行移动。
2)真空控制、吹气控制
在控制项目 “真空控制”或“吹气控制”被选中时，选择“开(O)”按钮、“关(F)”按钮、
“开/关(／)”按钮或按下“F3”键、“F4”键、“F5”键进行控制。
(4) 状态显示
控制结束时，显示XY轴坐标、Z轴坐标、θ轴坐标、压力值。
压力值会连续显示。
7-9
第 2 部 功能详细编 第 7 章 手动控制
7-4-1-2 Head 设备控制
从菜单栏中选择“控制（C）”→“Head(H)”→“控制Head设备(D)”或选择命令按钮的“控制H
ead设备”，显示如下的贴片头设备控制画面。

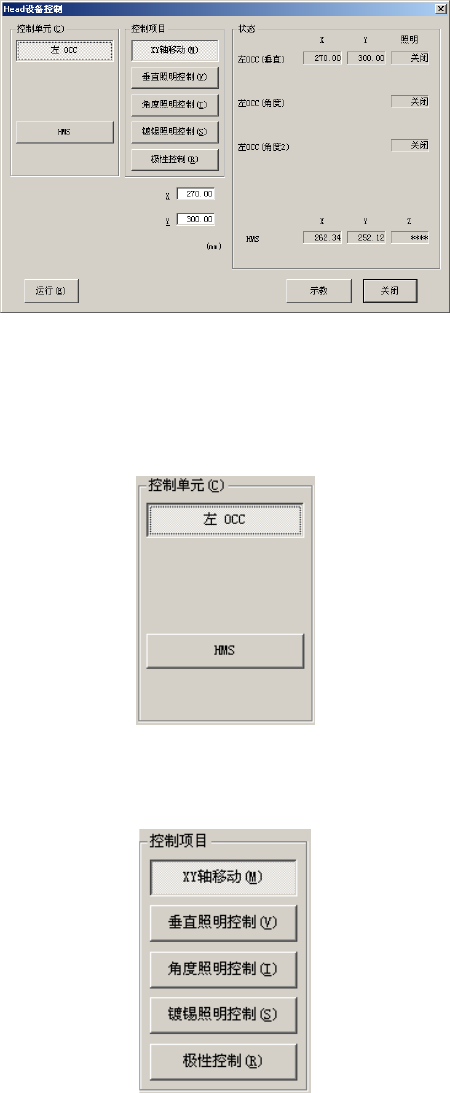

图 7-4-1-2-1 Head 设备控制
(1) 控制单元
按下按钮，选择控制对象。
MS参数的“选项”设置中未选中 (未安装) 的单元，不能选择。
不受机器设置的“使用单元”设置的影响。(也可选择不使用的单元)
(2) 控制项目
按下按钮，选择控制对象。
控制项目选择的按钮因控制单元而异。
(3) 控制按钮
用控制按钮执行控制项目。
控制按钮的显示，因控制项目而异。
7-10
第 2 部 功能详细编 第 7 章 手动控制
图 7-4-1-2-2 照明设定画面
●在控制单元中选择了 OCC 时的控制方法
1) XY 轴移动
与 Head 控制的 XY 轴移动相同。
2)垂直照明控制
操作开关，控制OCC垂直照明。
① 选中控制项目“垂直照明控制”，操作“开(O)”按钮、“关(F)”按钮、“开/关(／)”按
钮或按下“F3”键、“F4”键、“F5”键进行控制。
② 选中控制项目“照明控制”时，按“设置(S)…”按钮或“F6”键，则可显示照明设置画面。
③ 光亮
移动滑块来设置光亮。
选择“确定”按钮后，以后打开时将显示该设置
内容。
如果选择“关闭”按钮，则设置的内容无效。
控制结束时，照明状态的显示将被更新。
3)角度照明控制
对OCC的角度照明，操作开/关进行控制。
控制方法请参见2)垂直照明控制项目。
4)镀锡照明控制(仅限 JX-100 LED)
控制 OCC 镀锡照明的 ON／OFF。
控制方法，请参见 2)垂直照明控制。
5)极性控制
对OCC极性的正/逆进行控制。
在控制项目的“极性控制”被选中时，选择
“正(P)”按钮、“逆(N)”按钮、“正/逆(／)”
按钮或按“F3” 键 、“ F4” 键 、“ F5”键进行控制。
在控制结束时会更新测量结果的状态显示。
（4）状态显示
在XY轴坐标、照明的开/关控制结束时显示。
图 7-4-1-2-3 状态显示画面
7-11
