2 功能详细编 7 手动控制
4) 变幻线
下列“变换线图(纹条图)是通过激光单元测量(SWEEP)取得的数据所显示的元件轮廓图。
变换线可显示的元件为方形芯片、方形芯片(LED、圆筒形芯片、SOT
选中控制项目“变换线”时,可选择“执行(E)”按钮,或按F3”键控制
7-4-1-3-5 变换线显示对话框
下面具体说明变换线有关情况。

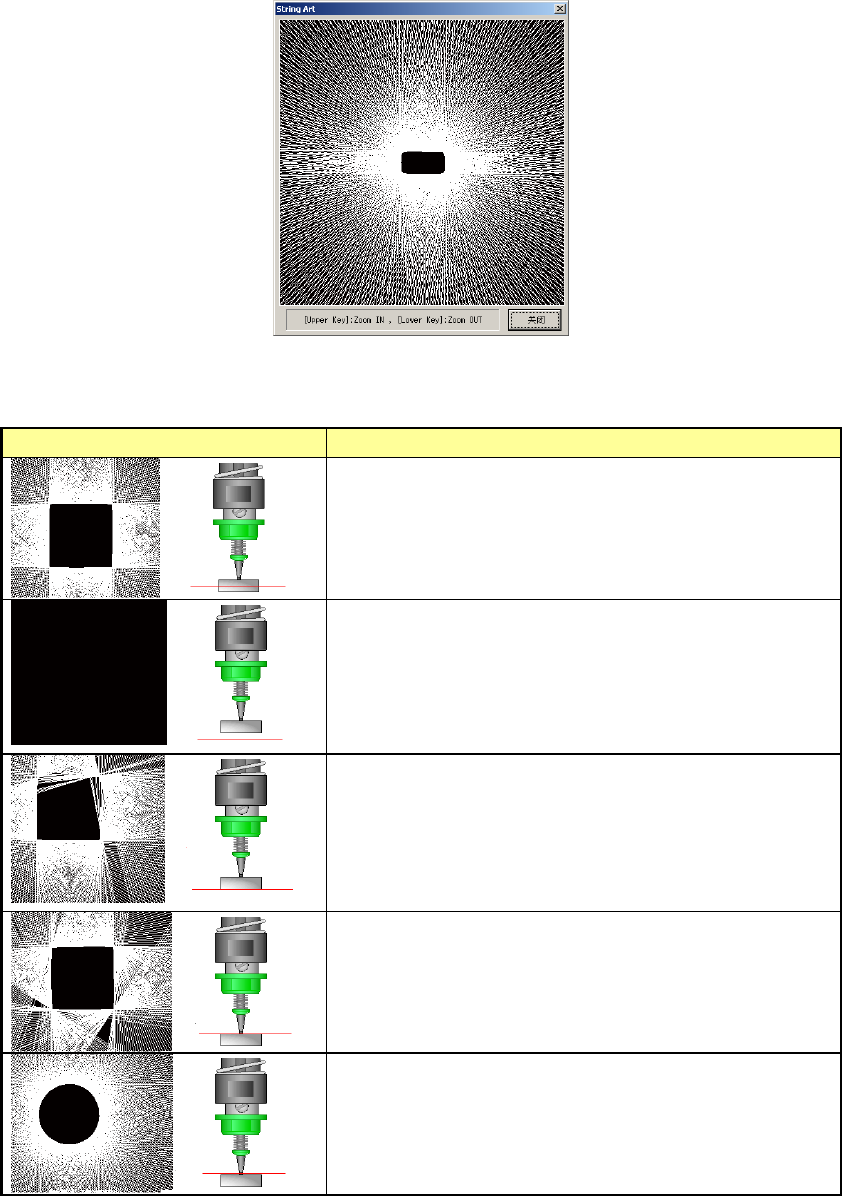

7-4-1-3-2 变换线示例
变换线和激光高度
说明
激光高度适当。取得的元件形状正确。取得形状后激光
传感返回 SWEEP 识别结果。
元件上没有激光面,因得不到任何一个边界数据无法描
绘变换线,画面呈黑色。激光传感 SWEEP 败,回信息
为无元件错误。
激光高度在元件下面附近时,激光面遮盖不全有些边界
数据没有取得变换线形状变形,激光传感 SWEEP 识别失
败,返回错误信息。
激光高度在元件上面和吸嘴边界边缘时,同上面情况一
样,有的地方激光面遮盖不全,出现 SWEEP 失败。
激光高度只达到吸嘴尖端而未达到元件时,换线显示出
吸嘴尖端的形状
5) 测量(ONCE)
7-16
2 功能详细编 7 手动控制
对所选的贴片头进行激光测量(ONCE)
ONCE具有获得当前传感器拍摄的阴影信息的功能。测量结果显示在“状态”上。
(参见图7-4-1-3-1)
在选中控制项目的“测量(ONCE)”状态下,选择“执行(E)”按钮、或按“F3”键、“F5
键进行控制。
若是选择LA()按钮,会移动到该贴片头的前端(元件已被吸取时则在元件下面)的
高度。
6) 测量(SWEEP)
对所选择的贴片头进行激光测量(SWEEP)
SWEEP有在检测区域内旋转对象物体,计算出元件的吸取偏移、角度偏移、尺寸的功能。
激光单元根据“元件形状”复选框指定的元件形状,取得的数据进行分析,计算所测量的
结果。
测量结果在状态中显示。(参见图7-4-1-3-1)
选中控制项目的“测量(SWEEP)”时,选择“执行(E)”按钮、或按下F3”键进行控制。
若是选择“LA (L)
”按钮,会移动到该贴片头前端(元件已被吸取时则在元件下面)的高
度。
7) 图像显示
显示所选贴片头的激光传感器的图像数据。
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目“图像显示”时,选择“执行(E)”按钮或按下“F3”键控制。
请确认激光水平值分布均匀。
若有急剧下降处,或数值极低的情况,可能是激光脏污,请清扫激光面否则元件端面遇到
激光水平值下降位置时会导致定心不稳、激光识别错误。

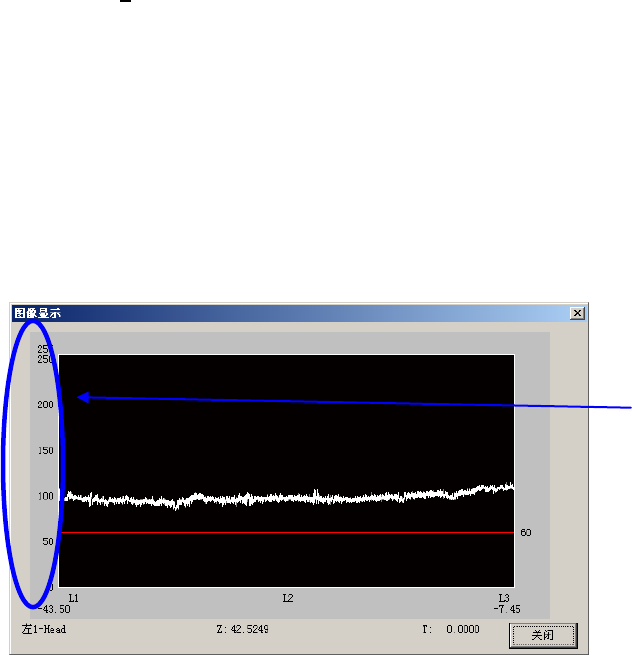

7-4-1-3-6 图像显示例
激光水平值:受光部接收从发光部发出的光的明亮度用数值 0()255()表示。因此,有
脏污等时水平值会下降。
激光水平值
7-17
2 功能详细编 7 手动控制
8) 边界检查
对所选贴片头使用激光传感器进行边界检查(检测脏污)
请将贴片头或吸嘴移动到比激光面更上方的位置后再进行。
在选中控制项目的“边界检查”时,选择“执行(E)”按钮或按下“F3”键进行控制。
9) 边界检查显示
对所选贴片头使用激光传感器对其整体边界进行检查(检测赃污),显示其数据。
在选中控制项目的“边界检查显示”时,选择“执行(E)”按钮或按下“F3”键进行控制。
◇执行“边界检查显示”命令时的显示,示例如下。
7-4-1-3-7 边界检查显示
“边界检查显示”是在与元件检测相近状态下用激光传感确认的功能。图像检查判断不出的问
题,激光检查可更加准确地判断边界状况的好坏。边界检查的值以量纲为1的数表示,如果超
出红线,元件的端面到达该位置时,定心将变得不稳定。超过红线时,请进行清扫。
(6) 状态显示
显示控制单元的真空开/关、Z轴坐标、激光测量结果。
■实行边界检查时的结果如下:
平均亮度:显示该贴片头窗口范围内的激光水平平均值。
标准偏差:显示各象素的激光实际水平值与本来的水平值之差的偏差值。该值大,表明激光可能
脏污、或激光单元异常。
最小亮度:显示亮度最低的传感亮度,及其位置。
边界检查:实行边界检查时最高的边界检查值及其位置。
边界检查状态:显示边界检查的实行结果。
状态 1:正常
状态 0:请在边界检查异常、边界检查显示画面上确认激光脏污状况。
7-18
