第 2 部 功能详细编 第 7 章 手动控制
7-4-4-2 信号灯控制
从菜单栏中选择“控制”/“其他”/“信号灯控制(S)”，则显示如下的信号灯控制画面。
图 7-4-4-2-1 信号灯控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-4-2-2 控制项目
(2) 控制按钮
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
选择控制项目后，再选择“亮(O)”按钮、“暗(F)”按钮、“开/关(／)”按钮、“闪亮(B)”或
按下“F3”键、“F4”键、“F5”键来进行控制。
当蜂鸣器被选中时，按“ON(O)”、“OFF(F)”、“ON/OFF(／)”按钮来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
7-27
第 2 部 功能详细编 第 7 章 手动控制
7-4-4-3 校准台控制
从菜单栏中选择“控制”/“其他”/“校准台控制”，则显示如下的校准台控制画面。
图 7-4-4-3-1 校准台控制
(1) 控制项目
用按钮来选择控制项目。
图 7-4-4-3-2 控制项目
(2) 控制按钮
控制LED与真空的ON/OFF。
用控制按钮来执行控制项目。
控制按钮的显示因控制项目而异。
·选择控制项目后，再选择“打开(O)”按钮、“关闭(F)”按钮、“打开/关闭(／)”按钮或按
“F3”键、“F4”键、“F5”键来进行控制。
(3) 状态显示
在控制结束时会显示各单元的状态。
7-28
第 2 部 功能详细编 第 7 章 手动控制
7-4-4-4 其它传感器

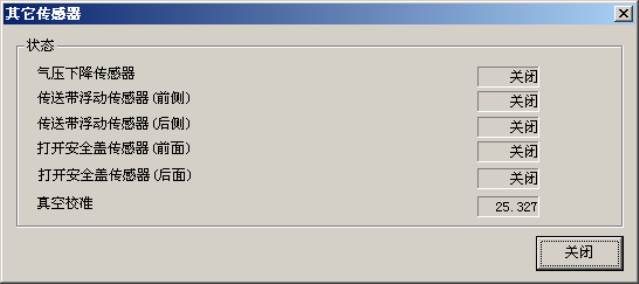

从菜单栏中选择“控制”/“其他”/“其他传感器”，则显示如下的其它传感器画面。
图 7-4-4-4-1 其他传感器
(1) 状态显示
显示各传感器的状态。
不影响机器设置的“使用单元”中的设置。(也显示不使用的单元状态)
在传感器的状态显示画面上，可连续读入与显示。
7-29
