第 2 部 功能详细编 第 7 章 手动控制 传感器信息 在驱动状况对话 框上按下 [ 传感器 信息 ] 键时，可 显示如下画面 。 图 7-4-4-5-4 传感器 信息对话框 (1) 状态显示 操作开／关，以 显示原点传感器、界 限传感器的状况。 7- 33
第 2 部 功能详细编 第 7 章 手动控制
轴警报
在驱动情况对话框上，按下[轴警报]按钮后，显示如下画面。

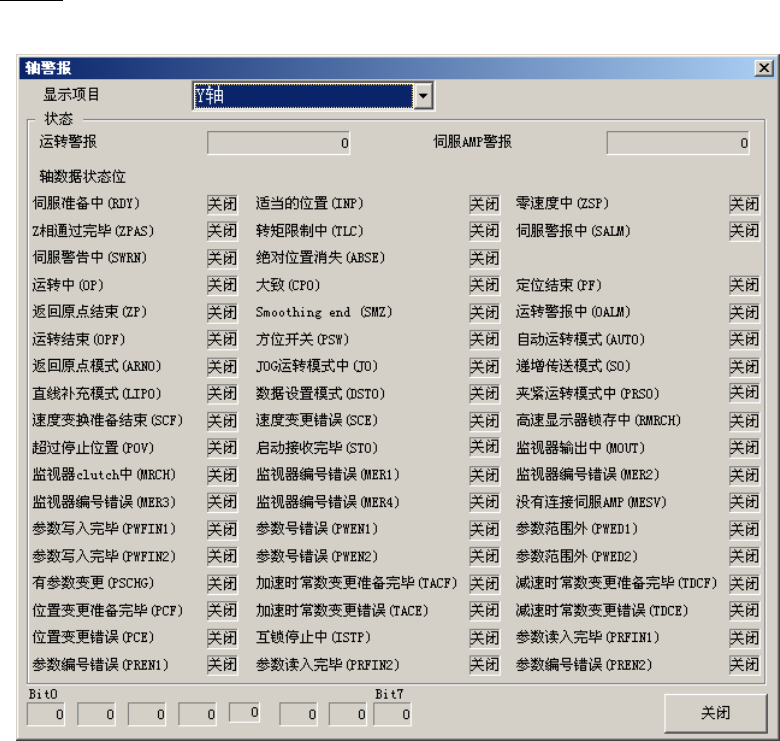

图 7-4-4-5-3 轴警报信息对话框
(1) 状态显示
警报编号及状态位的状态，可通过操作开／关显示。
(2) 显示项目
操作复选框，选择所需单元，显示其状态。
按[Alt] + [↓] 键，也可显示可选的单元一览表。
7-32
第 2 部 功能详细编 第 7 章 手动控制
传感器信息
在驱动状况对话框上按下[传感器信息]键时，可显示如下画面。

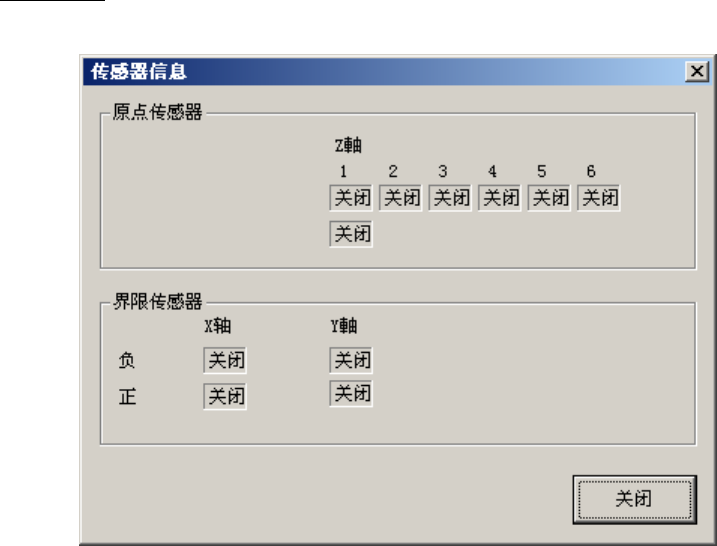

图 7-4-4-5-4 传感器信息对话框
(1) 状态显示
操作开／关，以显示原点传感器、界限传感器的状况。
7-33
第 2 部 功能详细篇 第 8 章 设备运行信息
第 8 章 设备运行信息
8-1 概要
显示机器的运行时间(累计基板生产时间等)、吸嘴拆装次数等设备固有的运行信息。

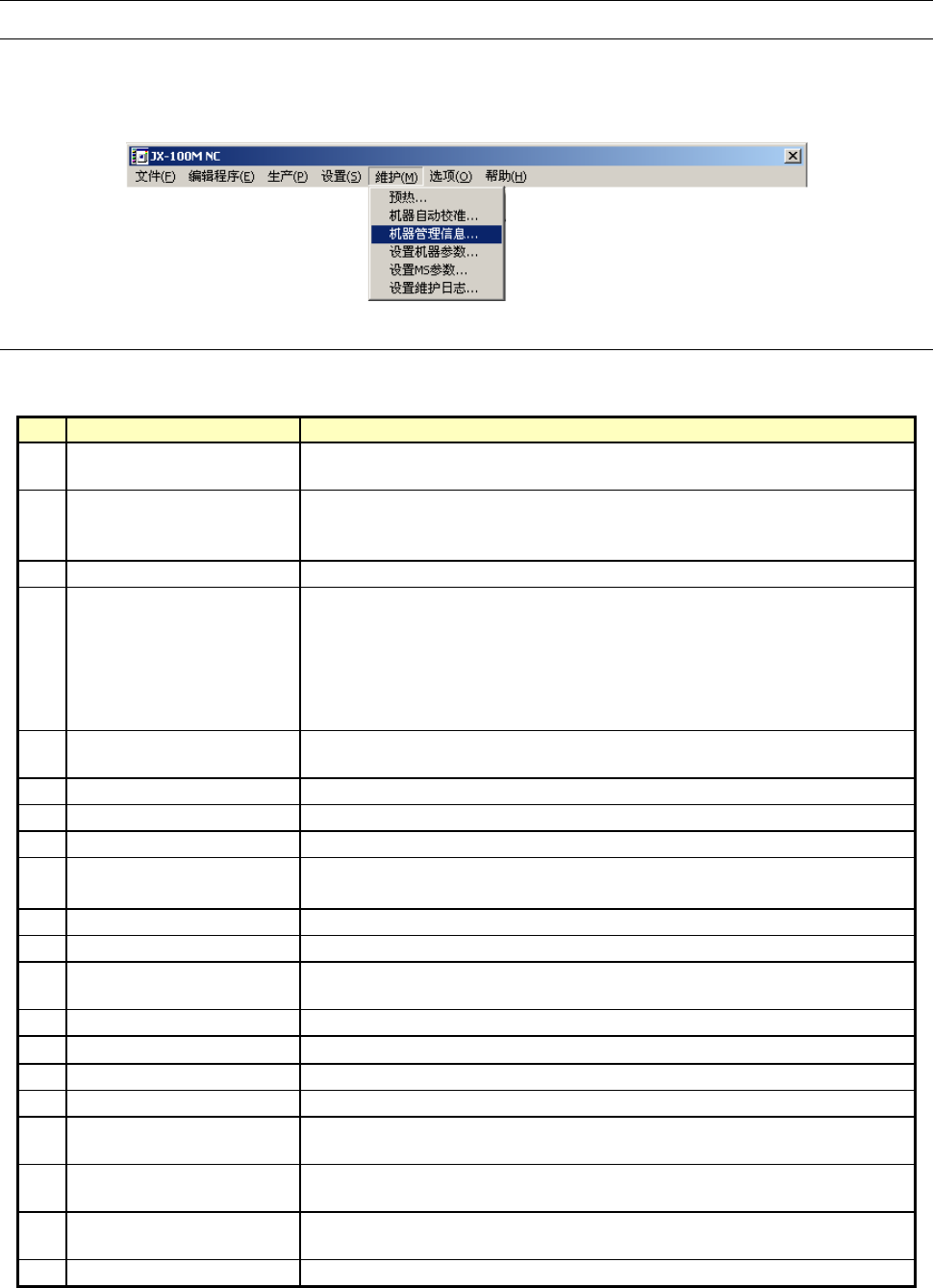

通过从主画面的菜单栏中选择“维护”/“机器管理信息”，可选择如下的机器管理信息（机器
运行信息）。
8-2 机器管理信息（机器运行信息）
从菜单栏中选择“窗口(W)”/“机器管理信息（机器运行信息）”，则显示图8-2-1、图8-2-2和
图8-2-3。点击标签可切换画面。
No.
项目 内容
１ 生产基板数量
从开始数据收集到生产结束为止的基板生产张数累计。
不取决于生产程序
２ 生产数量(电路)
从开始数据收集起的生产电路数累计。每完成 1 张基板的生产后即被更
新，不包含检测出坏板标记的电路数 (在生产过程中中断时则不被计
入)
３ 用电时间 从接通电源或从数据收集开始起的用电时间累计
４ 运转准备时间
没有进行生产的时间累计。编辑数据等所需的也算在内
“电源 ON 时间”-“运行时间”
“等待传送时间”
“元件用尽停止时间”
“维护停止时间”
“故障停止时间”
５ 运转时间
从开始数据收集起，实际进行基板生产的时间累计
实际进行吸取贴片的时间。(也包括元件废弃的运行动作)
６ 维护停止时间 因用户要求机器暂停的时间累计
７ 由故障导致停止时间 因发生错误机器暂停的时间累计
８ 由没有元件导致停止时间 因元件用尽停机的时间累计
９
平均停止时间间隔（临时
停止平均间隔时间）
暂停次数的平均间隔时间。
［运转时间］／［元件用完停止次数］＋［故障停止次数］＋１］
10 总吸取数
吸取成功的总次数。(不取决于生产程序/送料装置)
11 总贴片数 贴片成功的总次数。(不取决于生产程序/送料装置)
12 故障次数 吸取错误次数
吸取错误的总次数。(不取决于生产程序/送料装置)
不包含元件站立、识别错误的次数
13
故障次数 贴片检查元件
贴片前的姿势检查发生错误的总次数
14 停止次数 无元件 因元件用尽而暂停次数累计。未指定“元件用尽暂停”时不计入。
15 停止次数 维护 因用户的要求而暂时停机的次数累计
16 停止次数 故障 因发生错误的临时停止而造成的机器停止次数累计
17 吸取率
元件的吸取率(%)
“总吸取数”/(“总吸取数”+“吸取错误次数”)×100(%)
18 实装率
机器的实际贴片率(%)
“总贴片数”/(“总贴片数”+“吸取错误次数”)×100(%)
19 运行率
机器的运行率(%)
“运行时间”/“电源 ON 时间”×100(%)
20 重试率 100
–
吸取率
8-1
