第 2 部 功能详细篇 第 8 章 设备运行信息
8-3 各吸嘴运行信息
8-3-1 各吸嘴运行信息
显示各吸嘴(ATC编号)的运行信息。
从菜单栏中选择“窗口(W)”/“各吸嘴运行信息”，则显示图8-3-1-1。
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 警告级别 显示警告级别。
３ 错误级别 显示错误级别。
４ 总贴片数 计算贴片成功的次数。
５ 吸嘴更换 计算吸嘴更换成功的次数。
６ 吸嘴交换失败 计算更换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ LA 识别 计算 LA 识别错误。
10 芯片站立 计算芯片站立错误。
11 异类元件 计算异类元件错误。
12 姿势检查 计算姿势检查错误。
13 贴片前有无元件的检查 计算贴片前有无元件的检查错误。

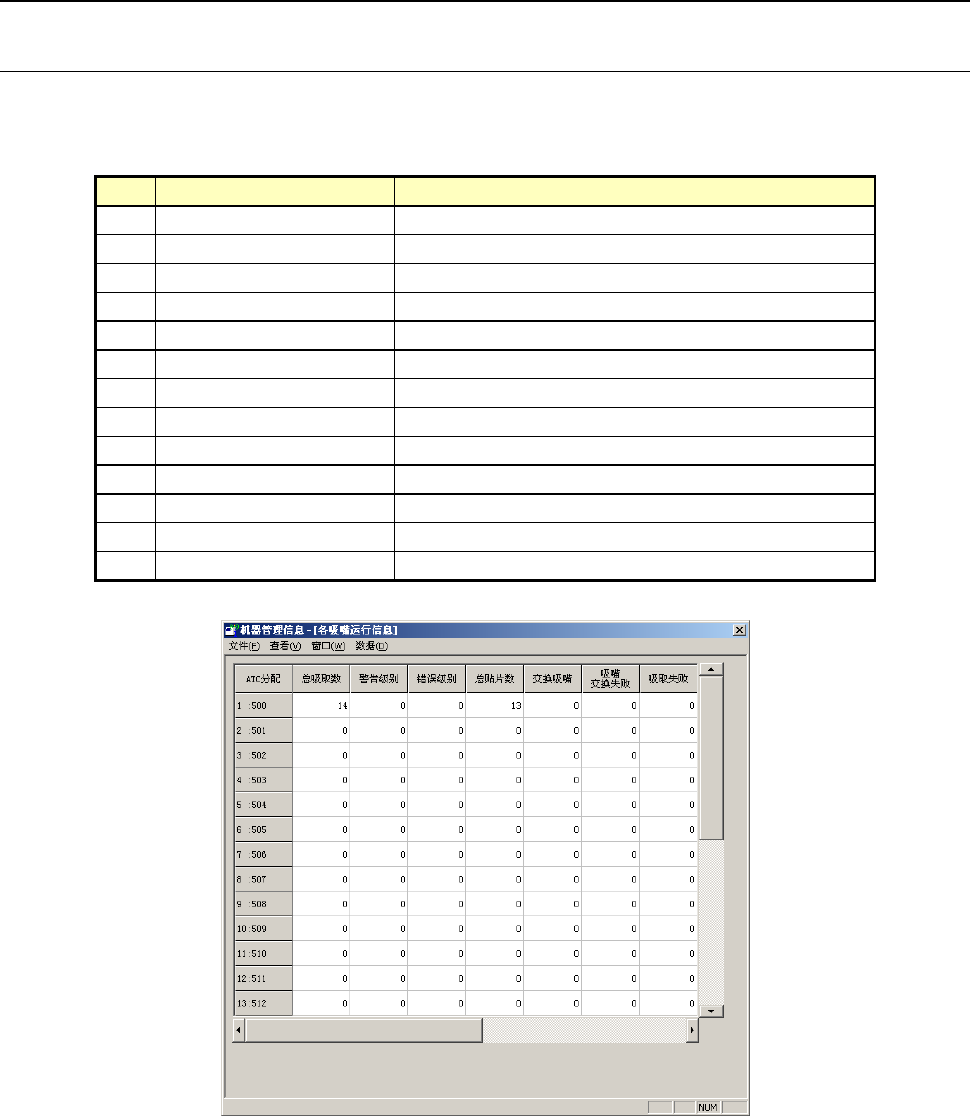

图 8-3-1-1 各吸嘴的运行信息
8-4
第 2 部 功能详细篇 第 8 章 设备运行信息
8-3-2 设置各吸嘴的运行次数
用ATC编号来管理吸嘴的运行信息。如果调换了ATC的吸嘴配置，也请在本项目中修改调换的吸嘴
数据。
<例>
如果将下图ATC编号1的503吸嘴与ATC编号2的503吸嘴进行了物理性调换，也请调换吸嘴运行信
息。(总吸取次数时，ATC编号1应输入91，ATC编号2应输入103)
从菜单栏中选择“数据”/“设置次数”/“各吸嘴”，则显示图8-3-2-1。

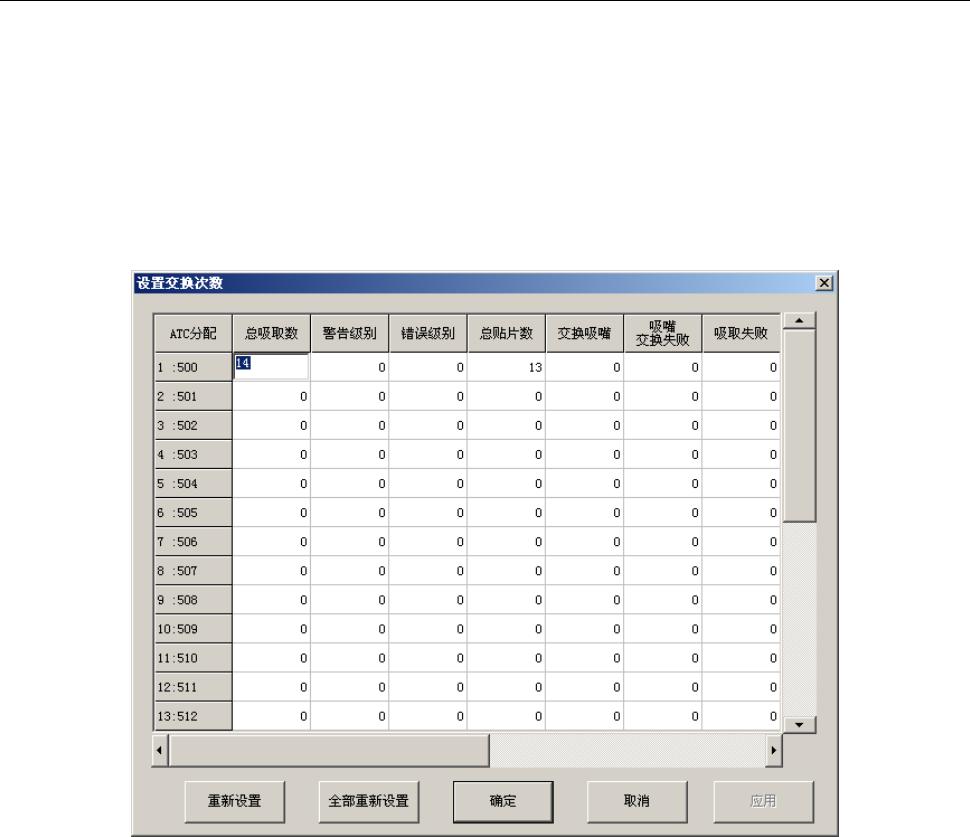

图 8-3-2-1 次数设置
按下“确定”按钮，确定设置的数据，结束更换次数的设置画面。
按下“取消”按钮，把设置的数据恢复为原数据，结束更换次数设置画面。
按下“应用”按钮，确定已设置的数据。
8-5
第 2 部 功能详细篇 第 8 章 设备运行信息
图 8-3-2-2 选择重新设置
◆ 通过选择“重新设置”按钮或“全部重新设置”按钮，进行数据的重设处理。
此外，也可点击鼠标右键，从显示的列表中选择重设(图8-3-2-2)
选择“重新设置”或“全部重设”后，显示如下的询问。
图 8-3-2-3 选择重设时的询问
图 8-3-2-4 选择全部重设时的询问
按下“确定”按钮，则“重新设置”或“全部重新设置”。
按下“取消”按钮，则不进行数据的重新设置。
