第 2 部 功能详细篇 第 8 章 设备运行信息
8-3-4 错误级别设置
可设置各吸嘴的错误级别。
从菜单栏中选择“工具”/“错误级别设置”/“各吸嘴”，则显示图8-3-4-1。
图 8-3-4-1 错误级别设置画面
◆ 如果总吸取次数超过设置次数，则“图 8-3-1-1”中的相应吸嘴会变为红色显示。
信号灯的亮灯状况不变。
8-8
第 2 部 功能详细篇 第 8 章 设备运行信息
8-4 各贴片头的运行信息
8-4-1 各贴片头的运行信息
显示各贴片头的运行信息。
从菜单栏中选择“窗口(W)”/“各贴片头的运行信息”，则显示图8-4-1-1。
No. 项目 内容
１ 总吸取数 计算吸取成功的次数。
２ 总贴片数 计算贴片成功的次数。
３ 交换吸嘴 计算吸嘴更换成功的次数。
４ 警告级别 显示警告级别。
５ 错误级别 显示错误级别。
６ 吸嘴交换失败 计算更换失败的次数。
７ 吸取失败 计算吸取失败的次数。
８ 重试 计算吸取重试超次的次数。
９ LA 识别 计算激光识别错误。
10 芯片站立 计算芯片站立错误。
11 异类元件 计算异类元件错误。
12 姿势检查 计算姿势检查错误。
13 贴片前有无元件的检查 计算贴片前有无元件检查错误。

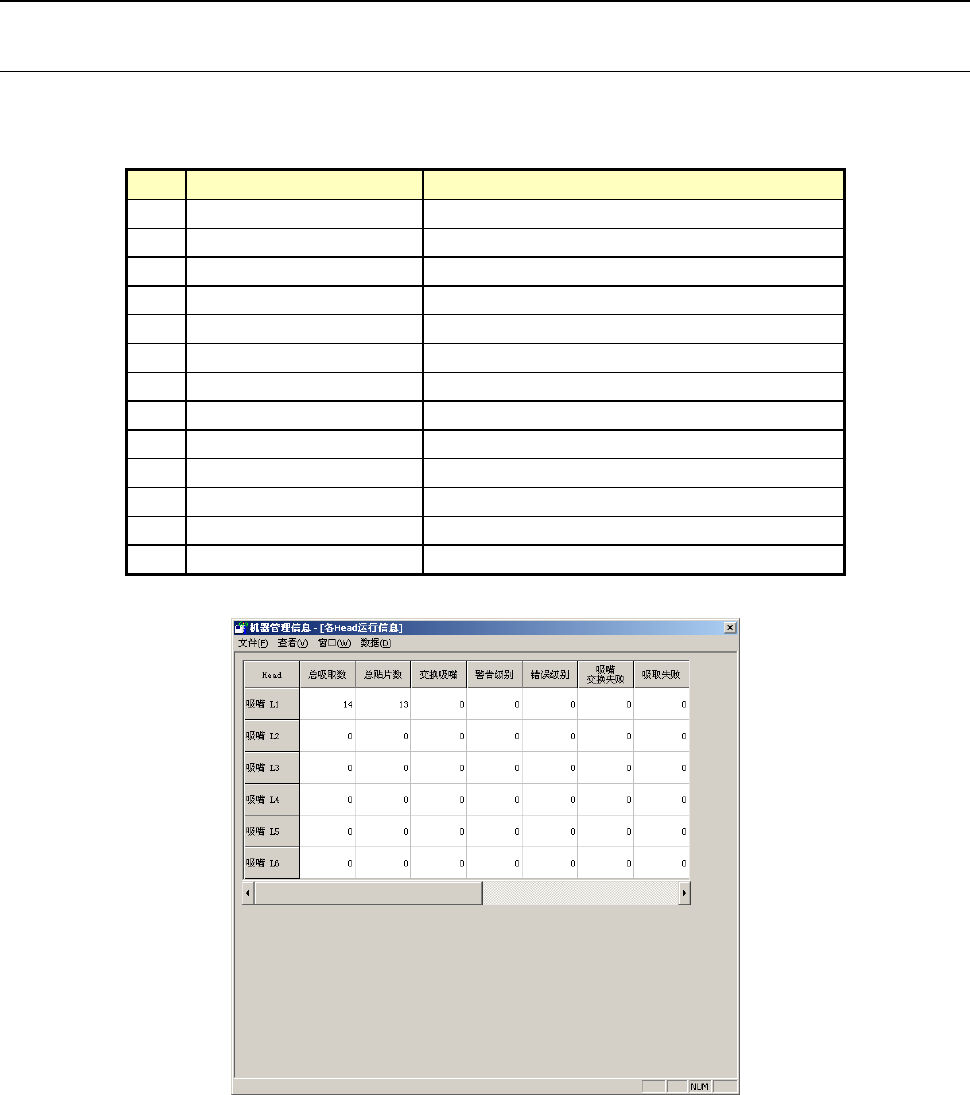

图 8-4-1-1 各贴片头的运行信息
8-9
第 2 部 功能详细篇 第 8 章 设备运行信息
8-4-2 贴片头更换次数的设置
从菜单栏中选择“数据”/“次数设置”/“各贴片头”，则显示图8-4-2-1。
更换贴片头吸嘴时，将更换的贴片头吸嘴的更换次数设置为“0”，则可进行初始化。

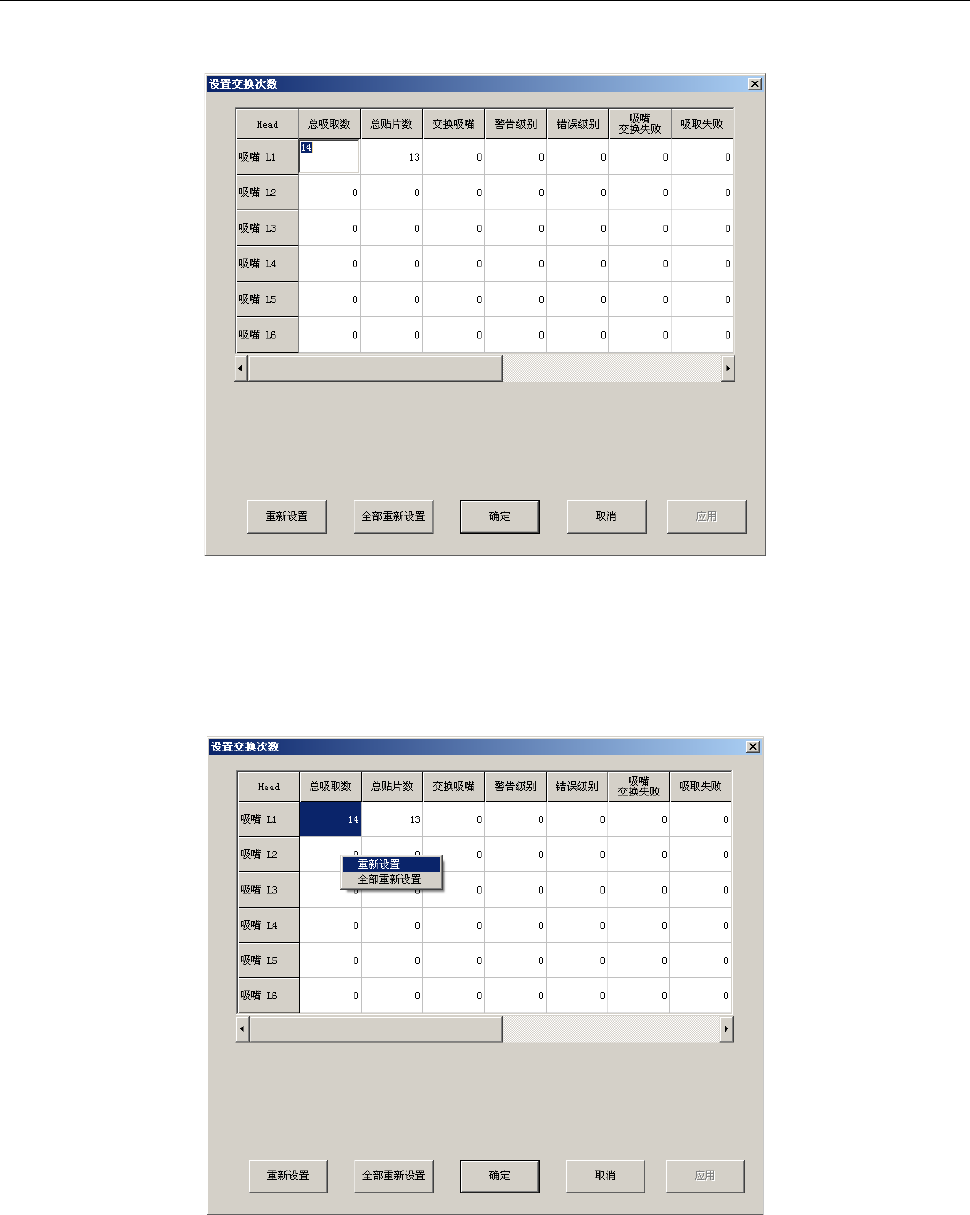

图 8-4-2-1 更换次数的设置
按下“确定”按钮，确定设置数据，结束更换次数设置画面。
按下“取消”按钮，恢复原数据，结束更换次数设置画面。
按下“应用”按钮，确认已设置的数据。
图 8-4-2-2 选择重新设置
