第 2 部 功能详细篇 第 9 章 自动校准
9-1-3 保存设置值
各设置画面中都有“是”和“取消”按钮。
此时即使选择了“是”，也不会保存设置值。
选择菜单栏的“文件(F)”/“退出（应用程序）(X)
”或命令按钮的“退出”，则会显示询问，
要求确认是否保存。此时如果选择“是(Y)”则可保存设置值。

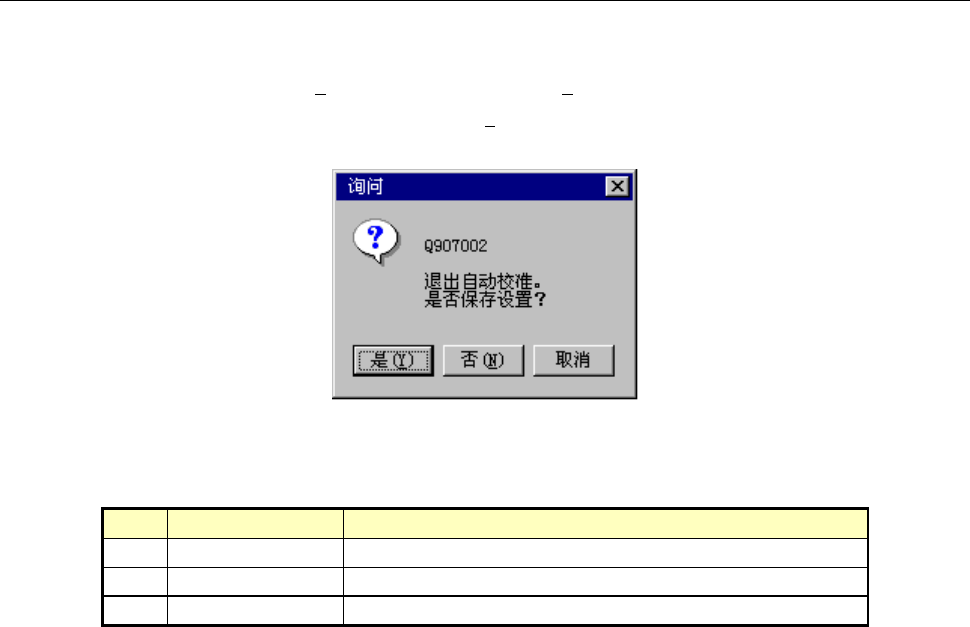

图 9-1-3-1 询问保存
表 9-1-2 设置按钮的说明
No. 按钮选择 处理
1 是 保存设置值，从自动校准中退出。
2 否 取消设置值，从自动校准中退出。
3 取消 取消结束命令。
9-3
第 2 部 功能详细篇 第 9 章 自动校准
9-2 设置组
9-2-1 激光高度
设置从基板上面看的各激光高度。
当频繁发生激光识别错误时，请检查生产程序的“元件数据”，然后重新设置机器设置的“AT
C吸嘴配置”。还不能改善时，请重新设置“激光高度”。
重新设置“激光高度”后，务必重新设置“ATC吸嘴配置”。

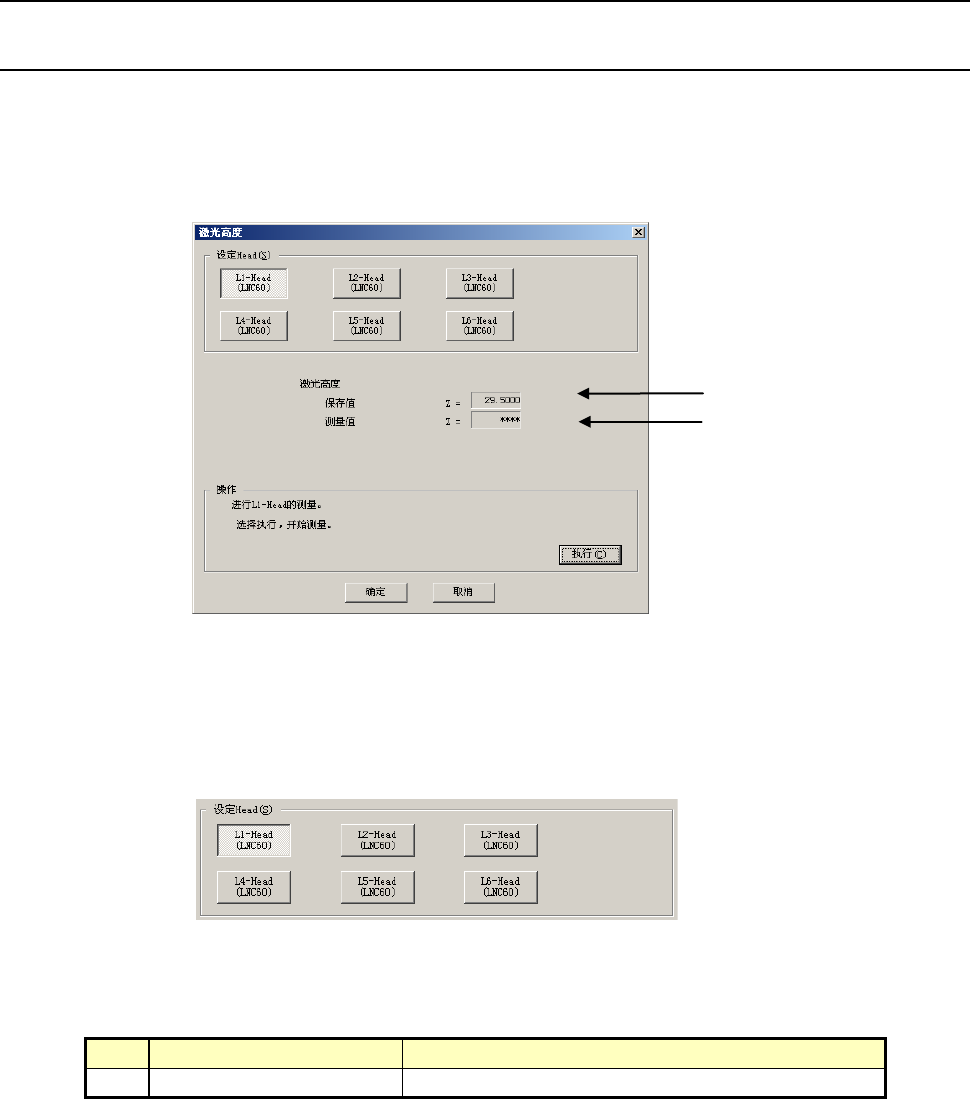

图 9-2-1-1 激光高度
设定Head
用复选框按钮选择设定Head对象（只能选择一个）。
在机器设置的“使用单元”设置中没有选中(不使用)的单元，不能选择。
图9-2-1-2 设置贴片头
(1) 设置项目
No. 项目 设置的内容
1 激光高度 从基板上面所看到的激光高度
(选择左１贴片头时)
(设置的高度)
(测量到的高度)
9-4
第 2 部 功能详细篇 第 9 章 自动校准
（2） 设置方法
对“设定Head”中用单选按钮选中的贴片头，请按操作内的指示进行设置。
1) 选择“确定”时，则设置值生效。(此时不保存。)
2) 选择“取消”，则设置值无效。
操作方法
按照指示进行操作,可自动获得设置值。

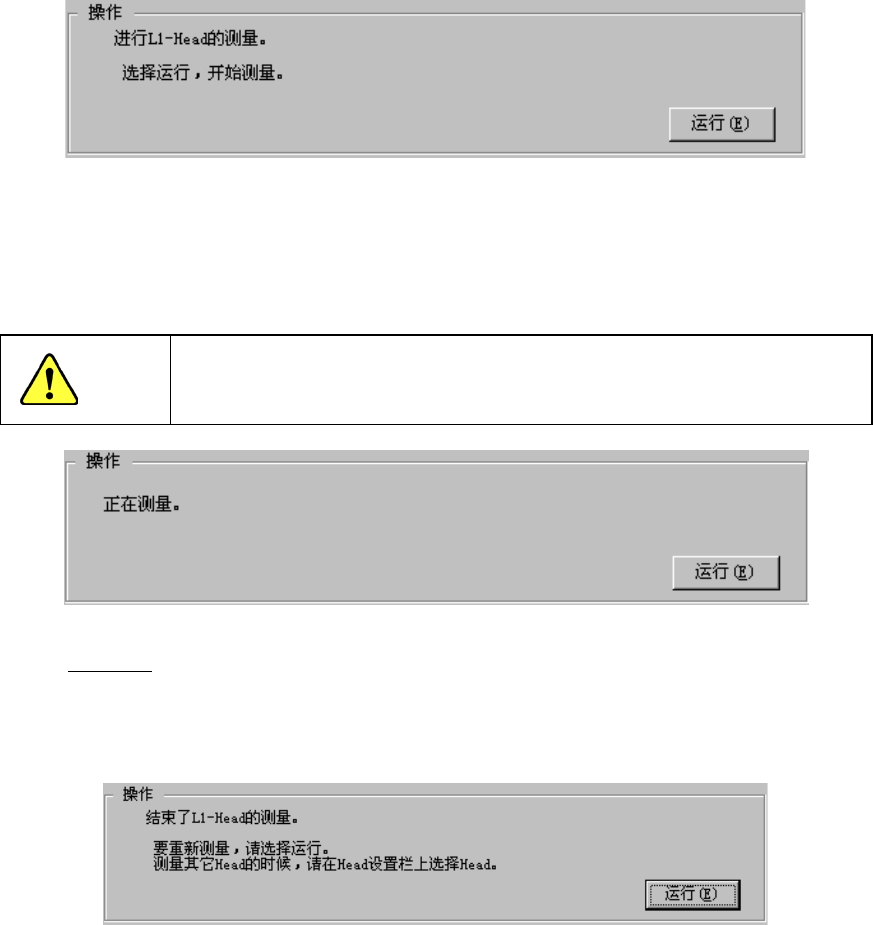

图 9-2-1-2
选择“设定Head”的贴片头，选择“运行”。
选择“运行”后，会安装500或502吸嘴，自动测量激光高度。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
图 9-2-1-3
测量内容
① 将500或502吸嘴安装在设定Head上。
未在ATC上配置吸嘴时将会出错。出错时，请用机器设置的“ATC吸嘴配置”来配置吸嘴。
② 通过激光校准来测量激光高度。
图 9-2-1-4
测量结束。
· 要重复测量时，请选择“运行”。
· 要测量别的贴片头时，请在设定Head上选择。
变更“设定Head”时，会显示初始画面。
要结束时，请选择“确定”。
