第 1 部 基本编 第 1 章 设备概要 1-3-2-3 鼠标器 主机的标准装备 带有鼠标器。 图 1-3-2-3 鼠标概况图 1-3-2-4 触摸屏 可进行触摸屏操 作。 图 1-3-2-4 触摸屏 概况图 左按钮 右按钮 画面滚动轮 1- 41
第 1 部 基本编 第 1 章 设备概要
键名 功 能
F1
·选择其他移动位置，或指定示教点数等。
F2
F3
F4
No
·选择轴时，上下按钮，选择所需要的轴号。
选择液晶屏上显示的轴号。
DEV．NAME
·选择设备时, 上下按钮，选择所需要的设备编号。
指定显示于液晶屏上的设备编号。
-X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
+Z+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X+Y
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于按箭头方向移动光标。
-θ-X
<选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
FAST 用于高速移动轴时。(如选中,LED 将被点亮。)
+θ+X <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择θ轴时> 用于向任意角度移动θ轴。
-X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
-Z-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
<选择 Z 轴时> 用于向箭头方向移动 Z 轴。
+X-Y <选择 XY 时> 用于向箭头方向移动 XY 轴。
<选择 CAMERA 时> 用于向箭头方向移动光标。
WINDOW ·用于将显示于视屏监视器上的光标从十字状态切换到视窗状态。
PREVIOUS ·用于移动至前一个数据。
PAUSE ·用于暂停贴片追踪。
CANCEL ·用于取消示教时输入的数据。
NEXT ·用于移动至后一个数据。
ENTER ·用于确定示教时输入的数据。
注意
将 HOD 单元与主机连接时,请关闭主机电源。
注意
HOD 单元背面贴有磁铁,如果使软盘等靠近,有可能使数据丢失。
1-40
第 1 部 基本编 第 1 章 设备概要

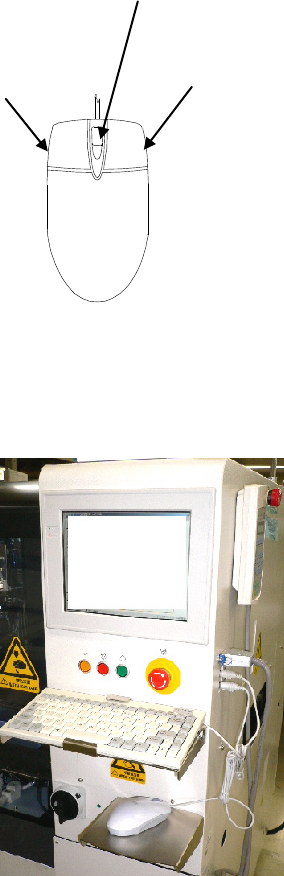

1-3-2-3 鼠标器
主机的标准装备带有鼠标器。
图 1-3-2-3 鼠标概况图
1-3-2-4 触摸屏
可进行触摸屏操作。
图 1-3-2-4 触摸屏概况图
左按钮
右按钮
画面滚动轮
1-41
第 1 部 基本编 第 1 章 设备概要
1-3-2-5 操作面板
可通过主机的操作面板来控制机器的动作。
<前面的操作面板>（标准） <前面的操作面板>（EN 机）
<后面的操作面板>(标准和 EN 机
)
图 1-3-2-5 操作面板外观图
表 1-3-2-3 开关功能概要
No 开关名称 功 能
1
ORIGIN
回原点
·进行全轴原点复归。
2
（START）
开始
·进行生产或模拟生产运行时使用。
3
（PAUSE，STOP）
暂停，停止
·终止生产、模拟生产时使用。按一次暂停,再按一次停止。
4
Emergency
紧急停止
·用于紧急停止。当装置出现异常动作或可能危及人体时，按下此开
关暂停机器。按下该开关后,马达及其他驱动部分停止工作,红色信
号灯点亮。
按箭头方向旋转该开关即可恢复。
5
(※)
Maintenance Key
・
此开关可切换生产模式（钥匙处于横向）、维护模式（钥匙处于竖向）。
・维护模式时，在安全盖打开的状态下可慢速运行。
・生产模式时，打开安全盖时，即紧急停止。
※ No5 的 Maintenance Keｙ对象仅限 EN 机。
