第 2 部 功能详细篇 第 9 章 自动校准
⑧ 通过OCC识别校正块的位置，计算出中心位置与倾角。
⑨ 将治具放在校正块的中心，打开校正块的真空，吸取治具。
此时，对④所计算出的治具的倾角、⑦所计算出的激光校准装配角度与贴片头装配位置、
⑧所计算出的校正块的倾角进行修正并贴片。
⑩ 通过OCC来识别治具的位置。
此时，若相对于校正块的位置，偏差为绝对值1mm以上时即出错。出错时，有可能必须重
新设置MS参数。
11 重复④到⑩的操作，使吸取治具前的设定Head 从0°开始以45°为单位一边转动
θ
轴进行
测量计算, 反复8次，取其平均值。

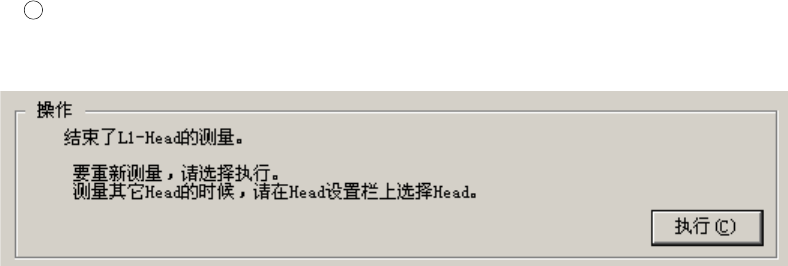

图 9-2-3-5
测量结束。
· 要重复测量时，请选择“执行”。
· 要测量别的贴片头时，通过“设定Head”来选择贴片头。
“设定Head” 变更后,则将显示初始画面。
要结束时，请选择“确定”。
9-10
第 2 部 功能详细篇 第 9 章 自动校准
9-2-4 真空校准
执行真空校准，可对影响贴片的真空、吹气等空气设备进行故障分析，进而获得吸取元件、贴片
的最佳时机值。
当真空值比当初安装机器时有显著的变化，进行日常检修后还不能恢复时，请实施真空校准。

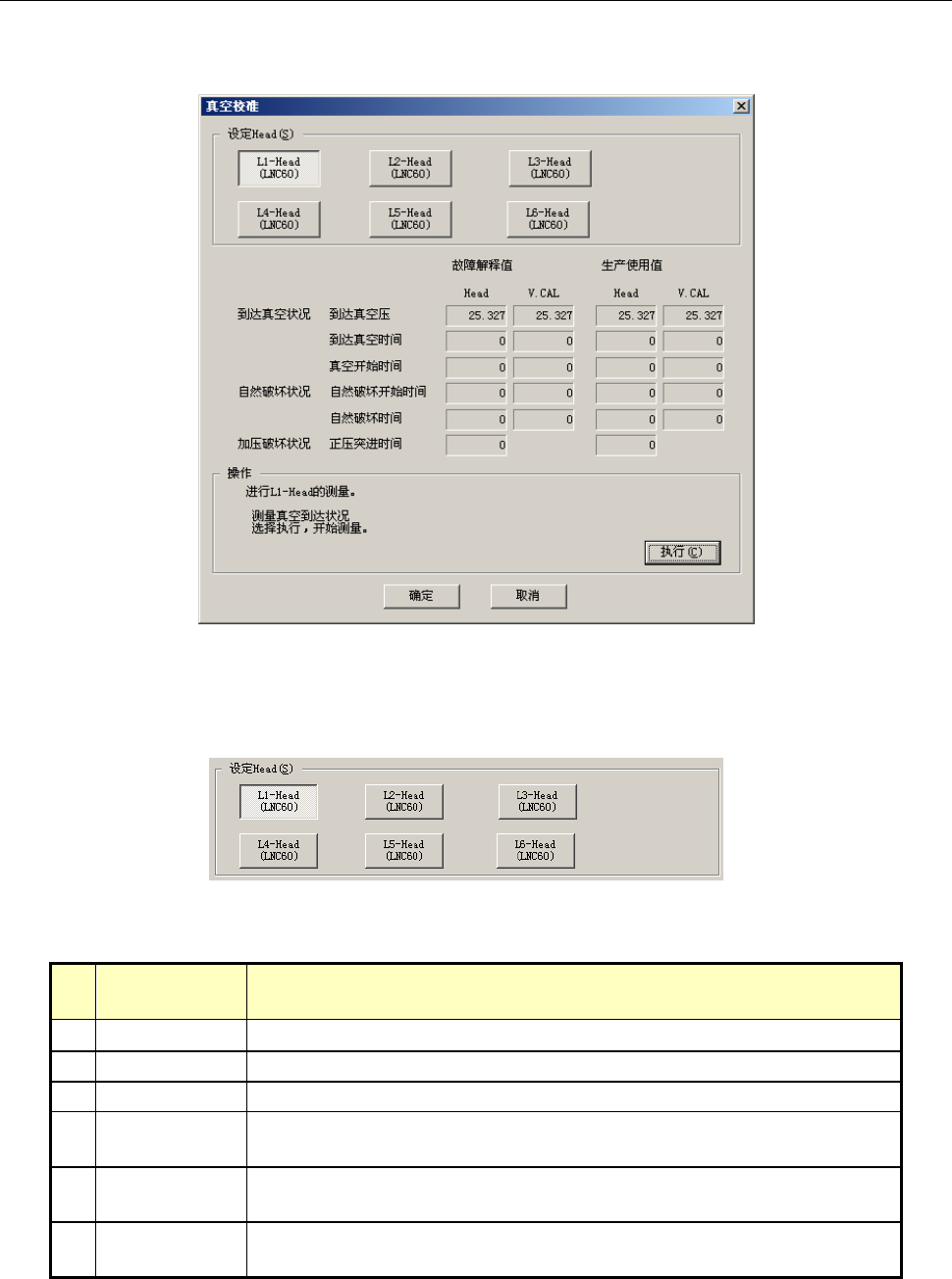

图 9-2-4-1 真空校准
设定Head
用单选框按钮选择需要设置的贴片头。
在机器设置时没有选中的“使用单元”(不使用的单元)，不能选择。
图 9-2-4-2 设定 Head
(1) 设置项目
No
.
项目 设置内容
1 到达真空压
通过贴片头侧、真空校准侧的各压力传感器测到的真空压最高值
2 到达真空时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空到达时间
3 真空开始时间
通过贴片头侧、真空校准侧的各压力传感器测到的真空开始时间
4
自然破坏开始
时间
通过贴片头侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压下限值的时间。
5 自然破坏时间
通过贴片头侧、真空校准侧的各压力传感器测到的从真空电磁阀关闭，
到真空值达到吸取真空压限值的时间。
6 正压突进时间
通过贴片头的压力传感器测得的从喷吹电磁阀打开，到真空值突破大气
压转为正压的时间。
(选择左 1 贴片头时)
9-11
第 2 部 功能详细篇 第 9 章 自动校准
(2) 设置方法
· 按照操作内的指示，对用单选按钮选中的“设定Head”进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的贴片头进行设置。

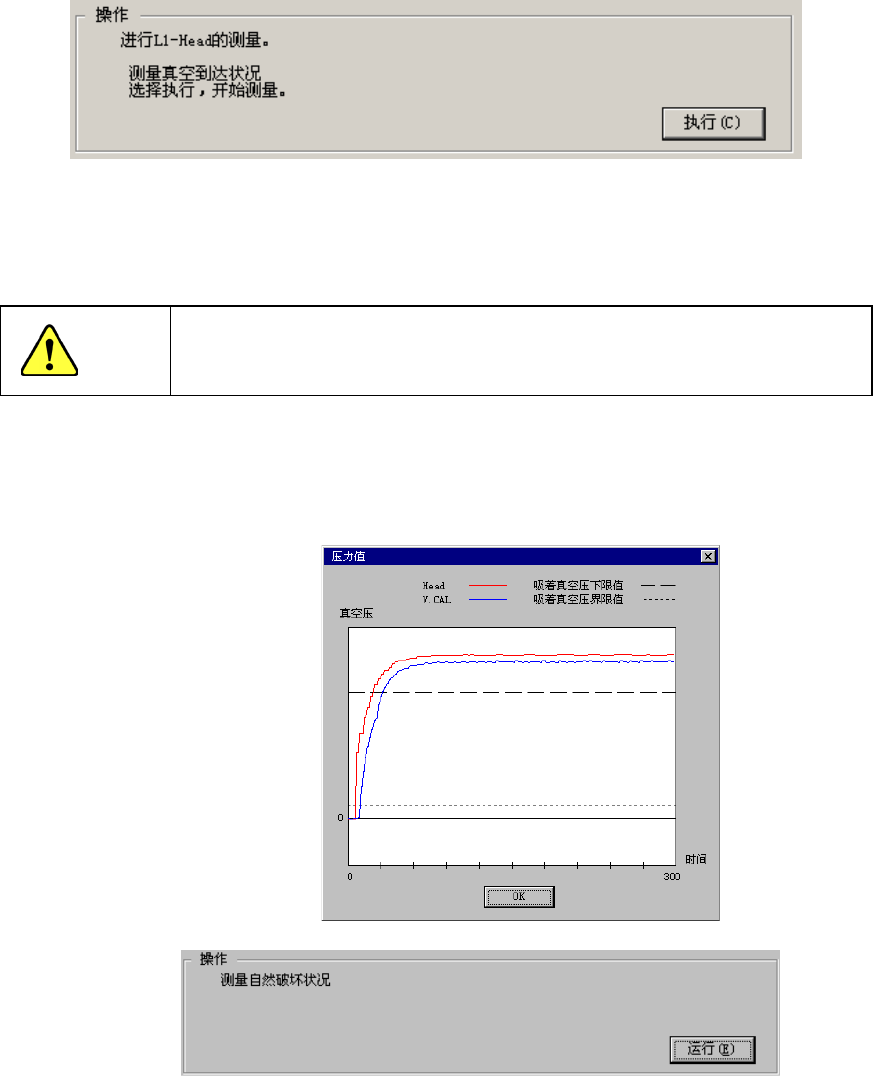

请选择“运行”。
选择“运行”，则自动测量真空到达状况。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
