第 2 部 功能详细篇 第 9 章 自动校准 ② 设定 Head 将移动到真空校准 上，测 量 3 次自然破坏状况 。 · 显示第 2 次与第 3 次的平 均值。 · 测量后所显示的压力 值图表为第 3 次的数据。 请选择“运行”。 选择“运行”， 则自动测量加压破坏 状况。 ③ 设定 Head 将移动到 真空校准 上，测量 3 次加 压破坏状况。 · 显示第 2 次与第 3 次的平 均值。 · 测量后所显示的压力 值图表为…
第 2 部 功能详细篇 第 9 章 自动校准
(2) 设置方法
· 按照操作内的指示，对用单选按钮选中的“设定Head”进行设置。
选择“确定”时，设置值生效。(此时不保存设置值。)
选择“取消”时，设置值无效。
操作方法
按照指示操作,即可自动获得数值。
对“设定Head”选中的贴片头进行设置。
请选择“运行”。
选择“运行”，则自动测量真空到达状况。
警告
单击“运行”后，轴会移动。单击“运行”前,请务必确认装置内部无人作
业。此外，为了避免工伤事故，在运行过程中，切勿将手放入装置内部，
也不要将脸和头靠近装置。
测量内容
① 设定Head将移动到真空校准上，测量3次真空到达状况。
· 显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量自然破坏状况。
9-12
第 2 部 功能详细篇 第 9 章 自动校准
② 设定Head将移动到真空校准上，测量3次自然破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，则自动测量加压破坏状况。

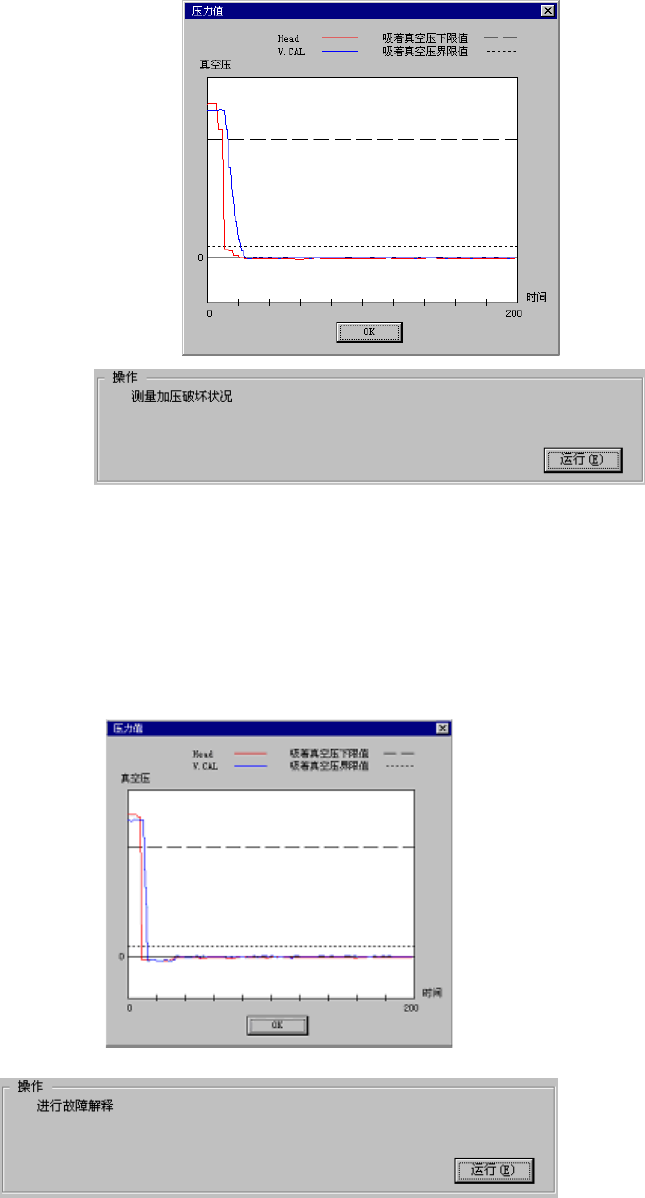

③ 设定Head将移动到真空校准上，测量3次加压破坏状况。
·显示第2次与第3次的平均值。
· 测量后所显示的压力值图表为第3次的数据。
请选择“运行”。
选择“运行”，进行故障分析。
9-13
第 2 部 功能详细篇 第 9 章 自动校准
测量结束。
· 重复测量时，请选择“运行”。
· 测量别的贴片头时，通过“设定Head”选择贴片头。
“设定Head”变更后,则将显示初始画面。
结束时，请选择“确定”。
9-14
