第 2 部功能详细篇第 9 章自动校准

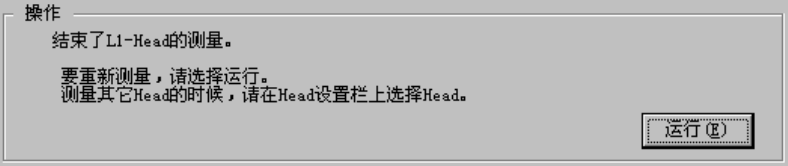

 测量结束。

· 重复测量时，请选择“运行”。

· 测量别的贴片头时，通过“设定Head”选择贴片头。

“设定Head”变更后,则将显示初始画面。

 结束时，请选择“确定”。

9-14

第 2 部功能详细篇第 10 章选购项配件

第 10 章选购项配件的使用

10-1 送料器类的更换

关于送料器的使用方法，请参见各送料器的《使用说明书》。

本章将介绍在主机安装送料器的方法。

10-1-1 带状送料器的更换（8mm～72mm）

注意

在 XY 轴或贴片头正在动作时更换送料器，带状送料器可能会接触到动作中

的元件，伤及人身或损坏装置。

XY 轴和贴片头正在动作时，请绝对不要更换带状送料器。

请务必打开安全护罩后再更换。有的供料器安装时安全罩和供料器之间会出

现开口部。为防止人身事故，请勿将手伸进开口部。

(1) 安装步骤

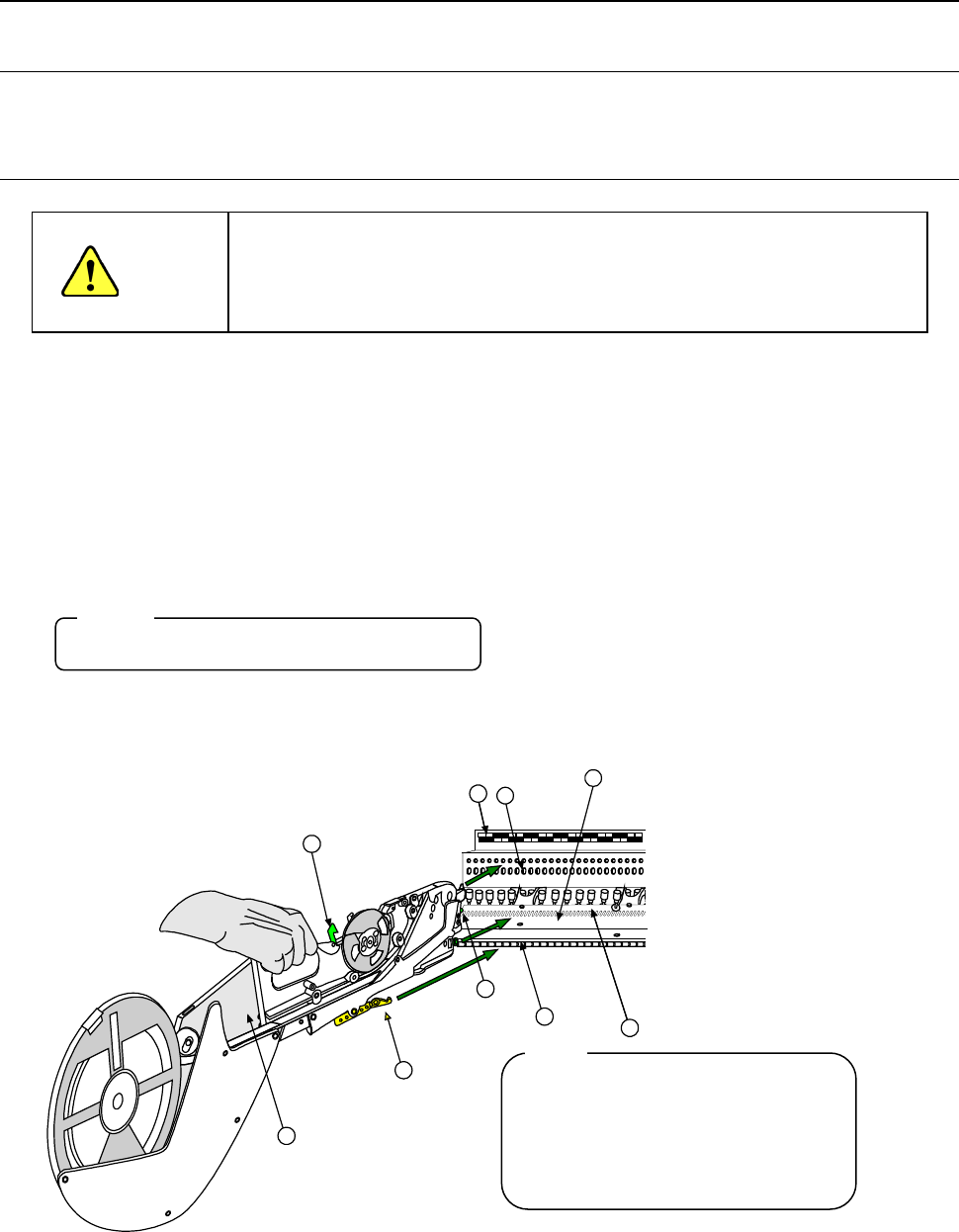

1) 将“带状送料器①”的底面放置在“送料台②”上。

2) 滑动“带状送料器①”，以“安装板B⑦”作为导板，对准“带状送料器底面的导板销”，将

“带状送料器前面的定位销⑥”插入“安装板③”的定位孔。

此时，为了将“锁定支架⑨”对准“锁定轴⑧”的 V 型槽，轻轻地拉动“解锁杆⑩”，将送料

器的前面顶在“安装板”上，然后放开“解锁杆”，用锁紧支架夹紧锁紧轴，并固定带状送料

器。

◆ 此时，带状送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示带状送料

器的安装位置。

请确认带状送料器是否悬浮或倾斜。

(2) 拆卸步骤

一边拉动“解锁杆⑩”，一边径直向后拉“带状送料器①”，将其卸下。

图 10-1-1-1

注意:

如果纸带的残留部分(元件供给后从

带状送料器排出的带子)向上翘，挂

在带状送料器的支撑部时，有可能造

成带状送料器送给不良。因此请确认

残带的排出情况。

注意:

10-1

第 2 部功能详细篇第 10 章选购项配件

10-1-2 散装送料器的更换

注意

如在 XY 轴或贴片头正在动作时进行更换，散装送料器可能会接触到动作元

件，伤及人身或损坏装置。

XY 轴和贴片头正在动作时，请绝对不要更换散装送料器。

请务必打开安全护罩后再进行更换。有的供料器安装时安全罩和供料器之间

会出现开口部。为防止人身事故，请勿将手伸进开口部。

(1) 安装步骤

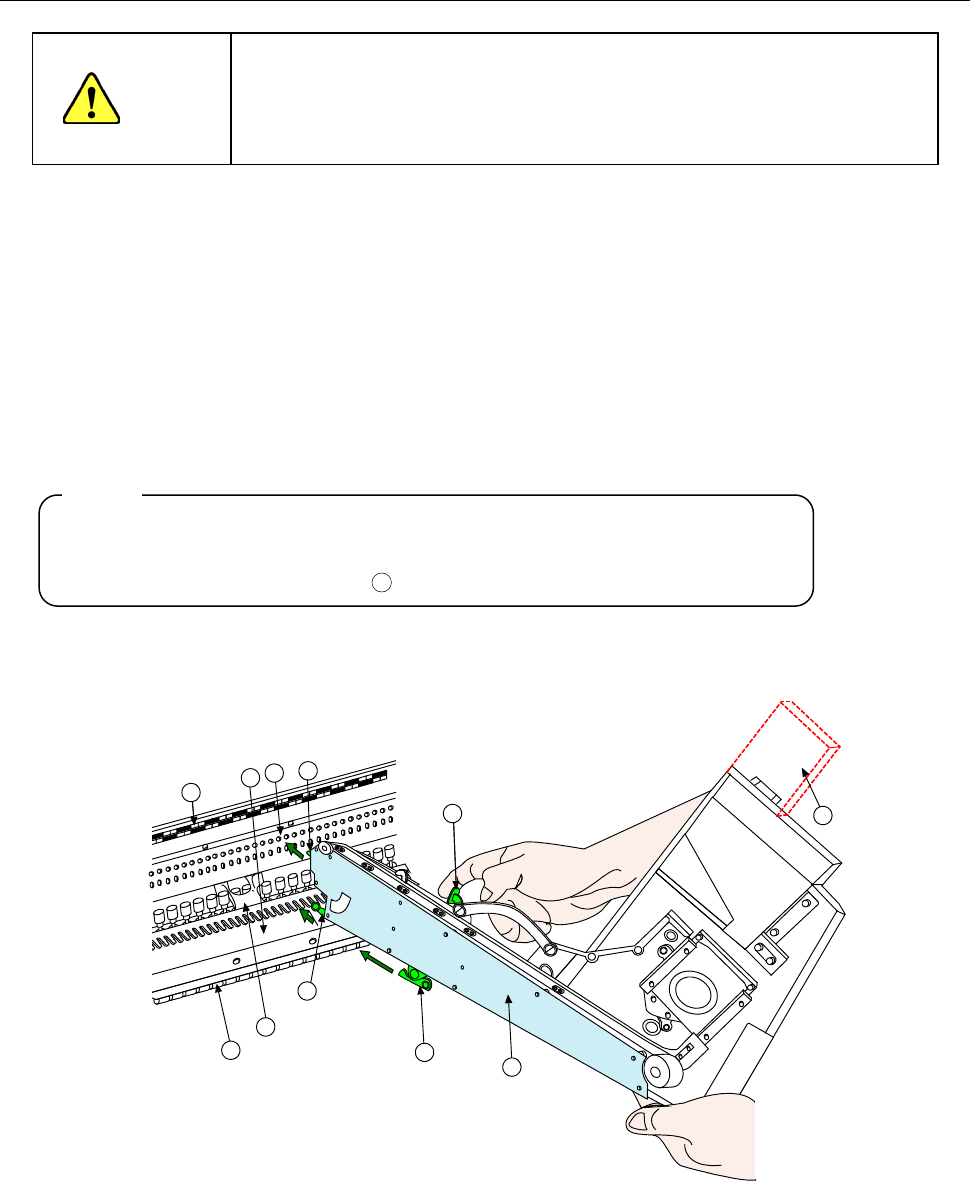

1) 将“散装送料器①”的底面放置在“送料台②”上。

2) 滑动“散装送料器①”，以“安装板B⑦”作为导板，对准“带状送料器”底面的“导板销”，

将“散装送料器前面的定位销”插入“安装板③”的定位孔。此时，为了将“锁定支架⑨”对

准“锁定轴⑧”的V型槽，在用“解锁杆⑩”解除肘节夹紧的状态下，将散装送料器的前面顶

在固定板上，用解锁杆将锁紧支架和锁紧轴以肘节夹紧的方式夹紧，固定散装送料器。

◆ 此时，散装送料器前面的“定位销”插入孔上方的“位置标签④”的号码，即表示散装送

料器的安装位置。

1) 请确认散装送料器是否悬浮或倾斜。

2) 务必将外壳支架固定在后侧后再使用。

3) 不能在已安装了“EIAJ 外壳

11 ”的状态下在后侧的送料器台上进行安装。

(2) 拆卸步骤

用“解锁杆⑩”解除肘节夹紧，向后拉“散装送料器①”，将其卸下。

图 10-1-2-1

注意:

10-2
